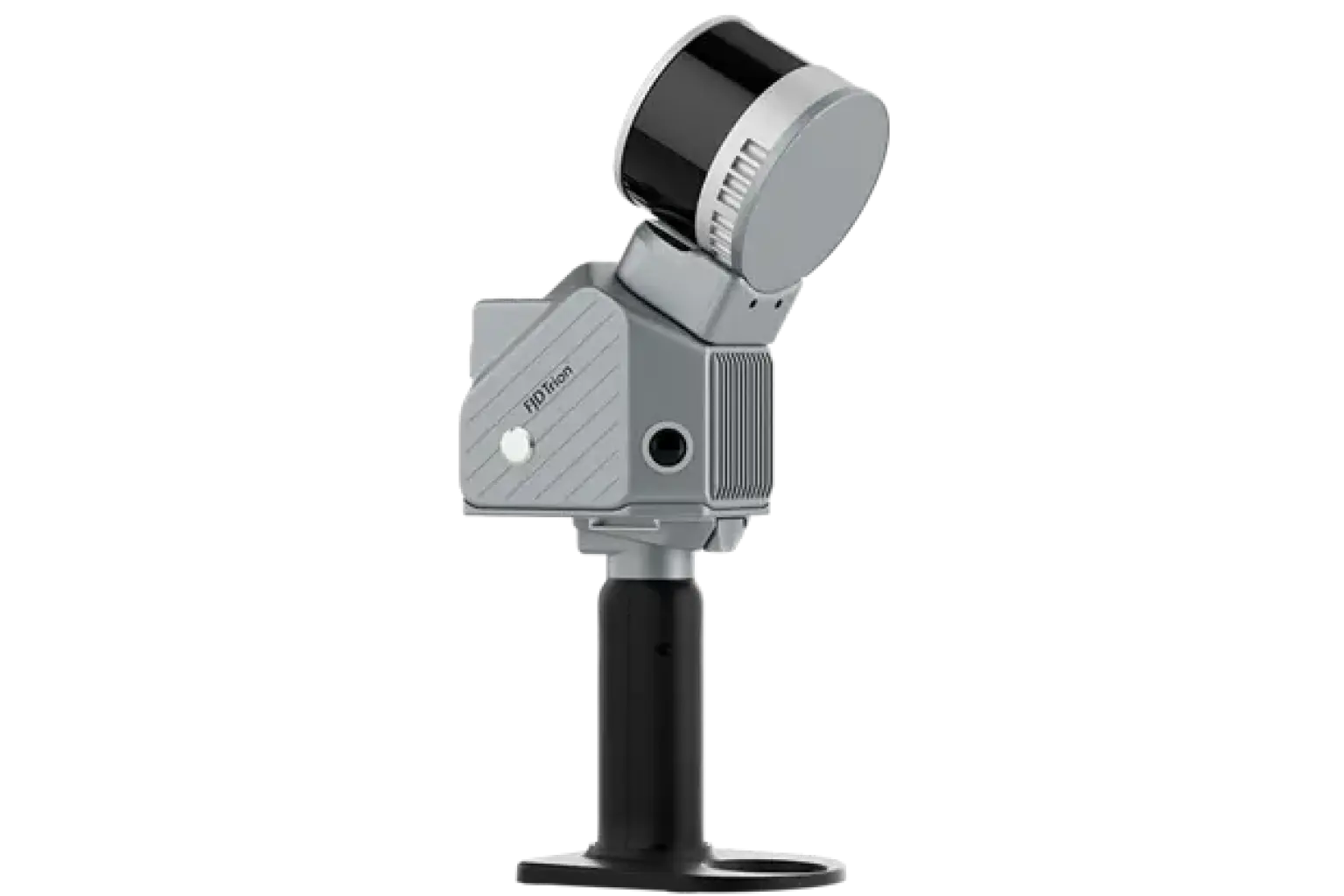

Stavební skenery nebo ruční měření

Když se na stavbě řeší zaměření skutečného stavu, často se stále rozhoduje mezi dvěma přístupy: ručním měřením a 3D skenováním. Na první pohled může ruční postup působit jednodušeji. Metr, laserový dálkoměr, blok a několik fotografií přece stačí. Jenže právě tady se v praxi často otevírá rozdíl mezi rychlým zápisem několika rozměrů a skutečně použitelným podkladem pro projekt, rekonstrukci nebo pasportizaci.

Stavební skenery mění hlavně jednu věc: nesbírají jen jednotlivé rozměry, ale celý prostor. To má přímý dopad na čas v terénu, přesnost výstupů i počet opakovaných návštěv objektu. A právě opakované dojezdy na místo bývají u ručního měření nejdražší položkou, i když na první pohled nejsou vidět.

Rozhodnutí mezi skenerem a ručním měřením proto není jen otázkou technologií. Je to otázka produktivity, rizika chyb a kvality dat pro další práci.

Stavební skenery versus ruční měření: kde vzniká skutečný rozdíl

Ruční měření funguje dobře tehdy, když je objekt malý, přehledný a cílem je získat jen omezený počet rozměrů. Jakmile se ale přidají nepravidelné stěny, množství instalací, historické konstrukce, členité fasády nebo technické prostory, začíná být manuální postup pomalý a křehký. Každý přehlédnutý rozměr se může vrátit při kreslení dokumentace, modelování nebo během realizace.

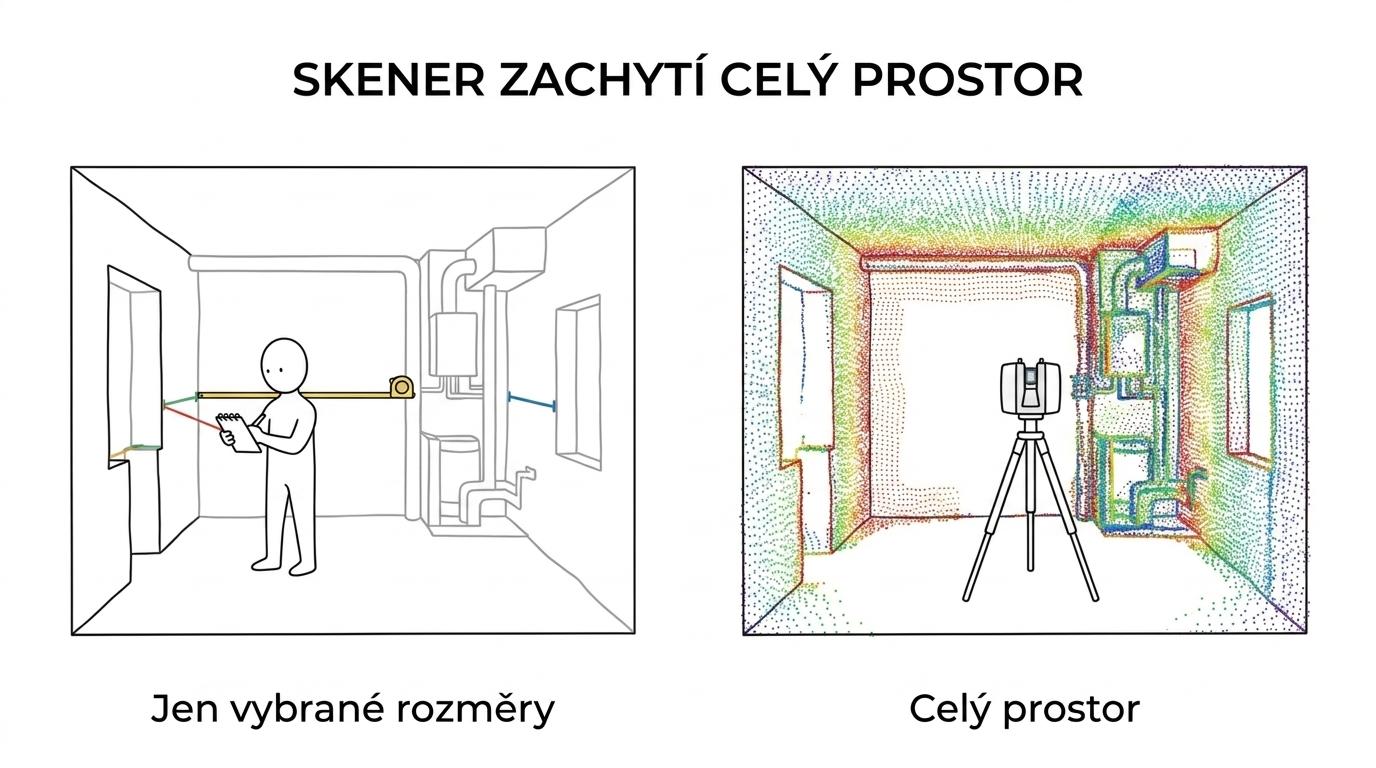

Stavební 3D skener pracuje jinak. V krátkém čase zachytí prostor jako celek a vytvoří mračno bodů, tedy digitální otisk skutečného stavu. Z něj se pak připravují 2D výkresy, řezy, pohledy, 3D modelování nebo BIM podklady. Důležitá výhoda je v tom, že mnoho informací je uloženo už při prvním sběru dat a není nutné je zpětně doměřovat.

To ovšem neznamená, že skenování vždy bez výjimky porazí ruční měření ve všech krocích. Část času se přesouvá z terénu do kanceláře, kde probíhá registrace, kontrola a zpracování dat. Přesto bývá celkový přínos výrazný, hlavně u složitějších objektů.

[markdown] | Kritérium | Ruční měření | Stavební 3D skener | | --- | --- | --- | | Sběr dat na místě | Postupný zápis jednotlivých rozměrů | Rychlé zachycení velkého objemu dat | | Riziko opomenutí | Vyšší | Nižší | | Opakované návštěvy stavby | Častější | Méně časté | | Výstupy | Skici, tabulky, doplňkové fotky | Mračno bodů, 2D výkresy, 3D modely, BIM | | Vhodnost pro členité prostory | Omezená | Velmi dobrá | | Nároky na postprocessing | Nízké | Vyšší | [/markdown]

Rychlost měření na stavbě: proč 3D skener šetří čas

Nejviditelnější přínos skeneru je v terénu. Tam, kde by tým při ručním měření obcházel místnosti jednu po druhé, kontroloval diagonály, výšky otvorů, svislosti a polohy instalací, dokáže skener zaznamenat prostor v řadě stanovisek během výrazně kratší doby.

Akademická studie publikovaná v roce 2024 v časopisu MDPI popsala indoor měření založené na 3D laserovém skenování s celkovým časem 28,5 minuty. Oproti běžné manuální metodě to znamenalo úsporu 27,5 minuty, tedy 49,11 % času měření. To je velmi zajímavý údaj, protože nejde o marketingové tvrzení, ale o porovnání postupu v konkrétní metodice.

Podobný trend ukazují i další odborné práce. Studie zaměřená na zemní práce uvádí úsporu času až 71 % oproti měření totální stanicí. Prostředí je sice jiné než u interiérů budov, přesto je závěr podobný: čím větší rozsah a složitost měření, tím více se projevuje produktivita skeneru.

V běžné pasportizaci staveb se tento efekt potvrzuje i v praxi. U standardní budovy lze sběr dat často zvládnout za jeden den, u rozsáhlejších objektů za dva až tři dny. To je důležité hlavně pro investory, správce areálů a projektové týmy, které potřebují rychle přejít od měření k návrhu.

Ruční měření navíc málokdy končí jednou návštěvou. Jakmile se při kreslení ukáže, že chybí výška parapetu, přesná poloha prostupu nebo tvar schodišťového ramene, následuje návrat na místo. A právě těmto návratům skener často předchází.

Po první návštěvě totiž obvykle zůstává k dispozici výrazně bohatší datový základ.

Přesnost stavebních skenerů a úplnost podkladů pro dokumentaci

Rychlost sama o sobě nestačí. Pokud by byla vykoupena nepřesností, v projekční přípravě by nedávala velký smysl. U stavebních skenerů je silnou stránkou spojení rychlého sběru dat s velmi dobrou úrovní detailu, a to včetně nepravidelností, které se při ručním měření často zanedbávají.

Ve zmíněné studii MDPI byla vyhodnocena přesnost pro několik parametrů. U rovinnosti dosáhla 77,8 %, u svislosti 88,9 % a u rozměrů otvorů 95,9 %. Zajímavé je hlavně poslední číslo, protože právě rozměry otvorů mají přímý dopad na návrh oken, dveří, prefabrikovaných prvků i koordinaci profesí.

Skener tedy nepřináší jen více dat. Přináší i lepší schopnost zachytit skutečný stav takový, jaký opravdu je, ne takový, jaký předpokládáme podle několika ručně odečtených rozměrů.

To se projeví hlavně zde:

• členité historické objekty
• technické místnosti s rozvody
• výrobní haly a průmyslové areály
• fasády s nepravidelnostmi
• podklady pro rekonstrukce
• pasportizace bez aktuální dokumentace

Ruční měření má tendenci prostor zjednodušovat. U jednoduchého skladu to nevadí. U rekonstrukce bytového domu, brownfieldu nebo strojovny už může být každé zjednodušení drahé.

Mračno bodů, 2D výkresy a BIM: co skener přináší po měření

Jedna z největších výhod stavebního skenování se ukáže až po návratu z terénu. Výsledkem totiž není jen seznam rozměrů, ale digitální podklad, se kterým lze dál systematicky pracovat. Po registraci a zpracování vzniká point cloud, tedy mračno bodů, které zachycuje geometrii objektu ve vysoké hustotě.

Z takového podkladu lze připravit klasické 2D výkresy, půdorysy, řezy a pohledy. Stejně dobře ale může sloužit jako základ pro 3D modelování nebo BIM. To je zásadní přínos v případech, kdy se skutečný stav stavby má stát podkladem pro návrh rekonstrukce, správu majetku nebo dlouhodobou evidenci.

Praxe z facility managementu dlouhodobě ukazuje, že starší ručně pořízené zaměření často nestačí při rozpracování projektu. Během návrhu se objeví otázky, které původní skica nezachytila. U skenování bývá situace jiná, protože velká část informací už je v datech uložená a lze se k nim vracet bez další cesty na místo.

Tady je ale fér zmínit i druhou stranu. Samotné skenování ještě neznamená automaticky hotovou dokumentaci. Data je potřeba vyčistit, zkontrolovat, správně zaregistrovat a převést do požadovaného výstupu. Část úspory času ze stavby se tedy přesouvá do postprocessingu. Rozdíl je v tom, že kancelářské zpracování bývá lépe plánovatelné než opakované improvizované doměřování v terénu.

Nejčastější výstupy ze stavebního skenování bývají tyto:

• Mračno bodů: podklad pro kontrolu skutečného stavu a další modelování
• 2D dokumentace: půdorysy, řezy, pohledy, pasporty
• 3D model: prostorová reprezentace objektu pro návrh a koordinaci
• BIM data: podklady pro Revit, AutoCAD, Archicad a další prostředí
• Kontrolní porovnání: ověření rozměrů, odchylek a kolizních míst

Právě šíře výstupů odlišuje skener od běžného měření metrem nebo dálkoměrem nejvíc.

Kdy ruční měření stále dává smysl

Navzdory rychlému rozvoji 3D technologií není ruční měření zastaralý postup, který by už neměl místo. V některých situacích je stále rozumnou volbou. Typicky jde o malé prostory, jednoduché dispoziční úpravy nebo případy, kdy je potřeba získat jen několik základních rozměrů a nevzniká požadavek na detailní dokumentaci.

Výhodou ručního měření je nízká vstupní náročnost a rychlý začátek práce. Pokud technik potřebuje ověřit šířku otvoru, délku stěny nebo výšku podhledu v jediné místnosti, skener by byl zbytečně robustním řešením. Zvlášť tehdy, když se z nasbíraných dat nebude připravovat ani výkres, ani model.

Rozumné je proto neptat se, zda je skener vždy lepší, ale kdy je lepší vzhledem k cíli projektu.

V praxi bývá ruční měření vhodné hlavně tehdy, když:

1. rozsah měření je velmi malý
2. stačí jen několik kontrolních rozměrů
3. neplánuje se 3D model ani BIM výstup
4. prostor je dobře přístupný a geometricky jednoduchý

Jakmile se požadavek posune směrem k pasportizaci, koordinaci profesí, návrhu rekonstrukce nebo evidenci skutečného stavu, začne mít skener navrch.

Jak vybrat stavební skener nebo ruční měření podle typu zakázky

Nejpraktičtější je rozhodovat podle tří kritérií: rozsah objektu, požadovaná úroveň detailu a forma výstupu. Právě kombinace těchto tří bodů určuje, zda bude manuální přístup stačit, nebo zda už dává větší smysl LiDAR či terrestrial laser scanning.

U menší kanceláře před dílčí úpravou dispozice může být ruční zaměření naprosto dostatečné. U bytového domu bez aktuální dokumentace, průmyslové haly, historické stavby nebo areálu s více objekty je obvykle výhodnější sáhnout po skeneru. Nejen kvůli rychlosti, ale i kvůli jistotě, že většina potřebných dat bude zachycena při první návštěvě.

Silný argument pro stavební skenery je také budoucí využití dat. Pokud se objekt nebude řešit jen jednou, ale bude sloužit jako podklad pro další etapy, správu majetku, rozšiřování provozu nebo technickou evidenci, hodnota kvalitně pořízeného mračna bodů roste v čase.

Dobře je to vidět u pasportizací. Když je cílem vytvořit spolehlivou dokumentaci skutečného stavu a připravit výstupy pro CAD nebo BIM, skenování zpravidla přináší rychlejší sběr dat, menší počet opakovaných výjezdů a vyšší jistotu úplnosti. A právě to bývá v projektové i stavební praxi rozdíl, který je znát nejen v harmonogramu, ale i v nákladech na další kroky.
