Výhody stavební 3d skenery pro přesné měření

Ve stavebnictví dnes už nestačí mít jen rychlé podklady. Stále častěji je potřeba mít podklady přesné, aktuální a snadno použitelné v navazujících krocích projektu. Právě tady se stavební 3D skenery dostávají do středu pozornosti architektů, projektantů, stavebních firem i správců budov.

Když se měří složitý objekt ručně, vzniká tlak na čas, koordinaci i kontrolu detailů. LiDAR a 3D skenování tento proces výrazně mění. Místo jednotlivých naměřených hodnot vzniká husté mračno bodů, tedy point cloud v 3D souřadnicovém systému, se kterým lze dál pracovat v CAD a BIM prostředí. Výsledkem je přesnější zachycení skutečného stavu a menší prostor pro dohady na stavbě i v kanceláři.

Jak fungují stavební 3D skenery při měření budov

Stavební 3D skener vysílá laserové paprsky a vyhodnocuje jejich odraz od povrchů v prostoru. Z velkého množství změřených bodů vzniká digitální obraz objektu, který zachycuje geometrii stěn, stropů, otvorů, instalací i konstrukčních detailů. U LiDAR skenerů je velkou předností rychlost sběru dat a schopnost pokrýt rozsáhlý prostor bez nutnosti zdlouhavého ručního doměřování.

Pro stavební praxi je podstatné, že skenování nevytváří jen vizuální model. Produkuje především měřická data, která lze převést do 2D dokumentace, 3D modelu nebo BIM podkladu. To je zásadní při pasportizaci staveb, rekonstrukcích, kontrole as-built stavu i při přípravě výrobní dokumentace.

Z pohledu projektanta jde o změnu, která šetří čas hned několikrát: při zaměření, při modelování i při koordinaci profesí.

Hlavní výhody stavebních 3D skenerů pro pasportizaci staveb

Největší přínos se ukazuje tam, kde je skutečný stav odlišný od původní dokumentace, nebo kde dokumentace chybí úplně. To je běžné u starších budov, průmyslových areálů, historických objektů i při přestavbách, které se během let měnily bez jednotného digitálního záznamu. Skenování umožňuje získat spolehlivý podklad v krátkém čase a bez nutnosti opakovaných návštěv na místě.

Přesnost je přitom jen jedna část celé hodnoty. Druhou částí je kontinuita práce s daty. Když se point cloud správně zpracuje, může sloužit jako základ pro výkresy, modely i koordinaci v BIM. Odpadá velká část ručních přepisů a přibližných odhadů, které bývají zdrojem chyb.

Mezi nejčastěji oceňované přínosy patří:

U rozsáhlejších staveb je velmi cenné i to, že se lze k datům vracet zpětně, aniž by bylo nutné vše znovu měřit v terénu.

Typické použití stavebních 3D skenerů v rekonstrukcích a správě budov

Rekonstrukce patří k oblastem, kde mají stavební 3D skenery mimořádně silné postavení. Projekt se neopírá o předpoklady, ale o skutečně naměřenou geometrii. To snižuje riziko, že se při návrhu objeví rozměrový nesoulad mezi projektem a reálným objektem. Přínos je zřejmý u vestaveb, změn dispozic, sanací, zateplení i při modernizaci technického zařízení budov.

Velmi praktické je nasazení při pasportizaci. U objektů bez aktuální dokumentace lze vytvořit mračna bodů, odvozené půdorysy, řezy, pohledy i 3D modely. Ty pak slouží pro správu majetku, jednání s úřady, plánování investic nebo přípravu dalších etap úprav. U měst, obcí a správců areálů je to často nejrychlejší cesta k tomu, jak dostat analogový nebo neúplný stav do digitální podoby.

Silné využití je i v průmyslu. Haly, technologie, potrubní trasy, nosné konstrukce a zařízení bývají prostorově složité a ruční zaměření je v nich časově náročné. Přesný sken výrazně pomáhá při návrhu nových linek, při přemístění technologií i při kontrole volných manipulačních tras.

Památková péče zase oceňuje schopnost zachytit členité povrchy, nepravidelnosti a odchylky, které jsou pro historické objekty typické.

Srovnání parametrů stavebních LiDAR skenerů

Na trhu se dnes objevují různé kategorie zařízení, od lehkých ručních skenerů po výkonnější systémy pro delší dosahy. Rozdíl nebývá jen v přesnosti, ale i v mobilitě, rozsahu použití a v tom, jak snadno se data dostanou do dalšího zpracování.

‍

Tabulka ukazuje jednu důležitou věc: samotné číslo přesnosti nestačí. Vždy je potřeba vnímat i dosah, prostředí, mobilitu zařízení a náročnost navazujícího zpracování. Pro interiérové zaměření bytového domu může být ideální lehký ruční skener. Pro venkovní areál nebo rozsáhlou fasádu dává větší smysl zařízení s delším dosahem.

Co ovlivňuje přesnost měření u stavebních 3D skenerů

Přesnost 3D skenování není dána jen parametry samotného přístroje. Výsledky ovlivňuje také způsob měření, kvalita registrace dat, pohyb obsluhy, členitost prostoru i podmínky na místě. U LiDAR dat bývá velmi citlivá hlavně návaznost na referenční body a kvalita ground control, zejména pokud je potřeba pracovat s vysokou důvěrou ve výškové i polohové údaje.

Stejně podstatná je interpretace dat. Husté mračno bodů ještě automaticky neznamená kvalitní výstup pro projekt. Hodnota vzniká až ve chvíli, kdy jsou data správně očištěna, zaregistrována, vyhodnocena a přenesena do dokumentace nebo modelu.

Na výslednou kvalitu mají velký vliv tyto faktory:

Proto má smysl dívat se na skenování jako na proces, ne jen jako na jednorázový akt sběru dat.

Využití point cloudu v BIM a CAD dokumentaci

Jedna z největších předností stavebního 3D skenování je návaznost na digitální projektování. Point cloud se může stát podkladem pro model v Revitu, AutoCADu nebo Archicadu, případně pro další CAD software podle charakteru zakázky. Tím se 3D skenování posouvá z měřické disciplíny do běžné projektové praxe.

Pro architekta je výhodné, že může modelovat nad reálně zachyceným stavem. Pro projektanta profesí je cenná možnost ověřit prostory, sklony, průchody a kolize. Pro investora nebo správce objektu je důležité, že data nezůstávají uzavřená v jednom formátu, ale dají se využít v dalších etapách životního cyklu budovy.

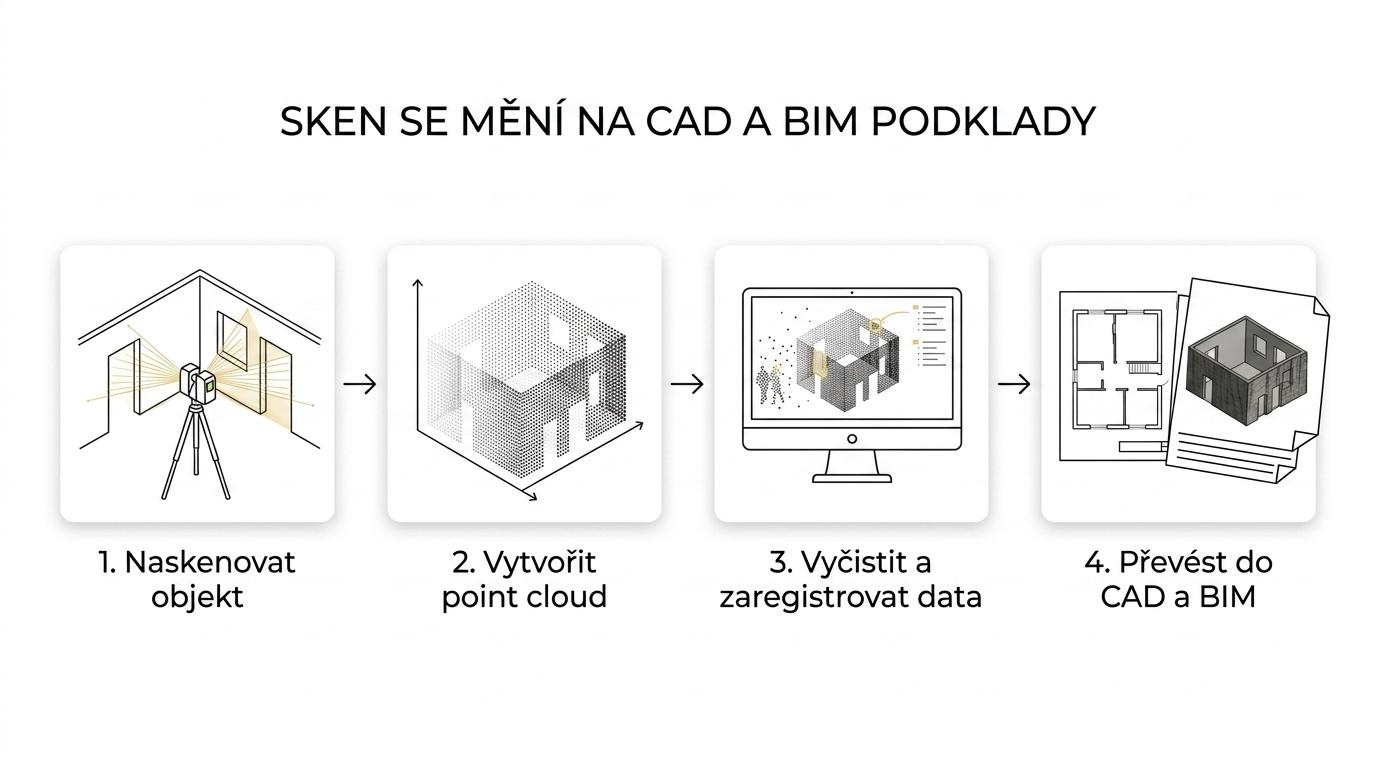

V praxi se prosazuje přístup od skenu po hotové BIM a CAD výstupy. To znamená nejen měření, ale i převod do 2D výkresů, 3D modelů a pasportů. U specializovaných dodavatelů je běžná kompatibilita s prostředími Revit, AutoCAD a Archicad, což výrazně zkracuje dobu mezi terénním sběrem dat a skutečným použitím v projektu.

To je přesně okamžik, kdy se z technického měření stává produktivní pracovní podklad.

Jak vybrat stavební 3D skener pro konkrétní provoz

Volba vhodného řešení by měla vycházet hlavně z typu objektů, které firma měří nejčastěji. Jiný přístup bude vhodný pro rodinné domy a interiéry, jiný pro průmyslové haly, liniové stavby nebo venkovní areály. Rozhoduje také to, zda bude firma data pouze sbírat, nebo je chce i sama převádět do výkresů a modelů.

Dobré je myslet i na lidský faktor. Skener může mít výborné parametry, ale pokud je příliš těžký, složitý na obsluhu nebo náročný na zpracování, v běžném provozu se jeho potenciál nevyužije naplno.

Při výběru se vyplatí porovnat hlavně tyto oblasti:

Pokud firma řeší zakázky nepravidelně, často dává smysl začít službou skenování a zpracování výstupů. Jakmile se potřeba opakuje a data jsou součástí více projektů měsíčně, začíná být vlastní technika ekonomicky velmi zajímavá.

Výstupy ze stavebního 3D skenování pro projekt a výrobu

Dobře provedené skenování nekončí point cloudem. Hodnotný výstup je ten, který se dá okamžitě použít. V praxi jde nejčastěji o 2D výkresy skutečného stavu, 3D modely budov, podklady pro BIM, dokumentaci pro pasportizaci nebo data pro kontrolu stavebních úprav. Každý z těchto výstupů má jiné publikum, ale všechny stojí na stejném základě: přesně zachycené realitě.

To je důvod, proč se stavební 3D skenery prosazují napříč obory. Nejde jen o moderní technologii, ale o způsob práce, který přináší větší jistotu při návrhu, menší množství oprav v terénu a lepší návaznost mezi měřením, projektováním a realizací.

Kdo potřebuje pracovat s reálným stavem bez zbytečných odhadů, ten v 3D skenování získává velmi silný nástroj pro každodenní rozhodování.
