3D kontrola kvality s 4CAD Solution

Když potřebujete rozhodnout, zda vyrobený díl, svařenec nebo sestava opravdu odpovídá CAD návrhu, nestačí jen pohled zkušeného technika. 4CAD Solution s.r.o. propojuje 3D skenování, CAD data a software pro 3D kontrolu kvality tak, abyste viděli skutečné odchylky, ne dojmy.

4CAD Solution pomáhá výrobním a konstrukčním firmám zrychlit kontrolu před expedicí, při vstupní kontrole od dodavatelů i při first article inspection. Dodáváme software, hardware i odborné služby, takže u nás neřešíte odděleně sken, porovnání s CAD a navazující vyhodnocení.

3D kontrola kvality pro výrobní firmy, dodavatele a FAI

3D kontrola kvality od 4CAD Solution je postavená na porovnání reálného dílu s CAD modelem nebo jiným referenčním podkladem. Ve výsledku rychle zjistíte, kde je díl v toleranci, kde vznikla odchylka a které místo má smysl řešit dřív, než se problém posune do montáže, reklamace nebo expedice.

4CAD Solution využívá TWYN, který v tabletu přímo zobrazuje odchylky mezi originálními CAD daty a vyrobeným dílem nebo sestavou.

To je důležité hlavně u rozměrných, těžkých nebo obtížně manipulovatelných výrobků. 4CAD Solution vám pomůže omezit zbytečné přesuny do měřicích místností, protože kontrola může probíhat přímo u výrobku, tam kde dává pro výrobu největší smysl.

Pokud řešíte vstupní kontrolu od dodavatelů, ověření před obráběním, kontrolu svařenců nebo ověření sestavy před předáním zákazníkovi, navrhneme workflow podle typu dílu, dostupných CAD dat a požadovaného výstupu.

Co od 4CAD Solution v 3D kontrole kvality skutečně dostanete

4CAD Solution nedodává jen samotné měření. Dodáváme použitelný výstup pro rozhodnutí, jestli díl pustit dál, vrátit do výroby, upravit technologii nebo aktualizovat konstrukční podklady.

Typicky pro vás připravíme:

• Porovnání CAD vs. reálný díl: barevné mapy odchylek, lokální kontroly kritických míst a jasné označení problematických oblastí
• Mobilní kontrolu ve výrobě: kontrolu přímo u dílu pomocí řešení TWYN, bez nutnosti vozit velké výrobky na klasické měřicí pracoviště
• Navazující data pro další práci: podklady pro opravu modelu, úpravu výroby, interní QC dokumentaci nebo další reverse engineering

Když CAD model chybí, 4CAD Solution umí navázat workflow od 3D skenu přes převod point cloud dat do editovatelného CAD modelu až po následnou kontrolu odchylek. To je praktické u náhradních dílů, redesignu, modernizací i u výrobků, kde původní dokumentace neodpovídá realitě.

4CAD Solution drží workflow od 3D skenu přes editovatelný CAD model až po kontrolu odchylek v jednom místě.

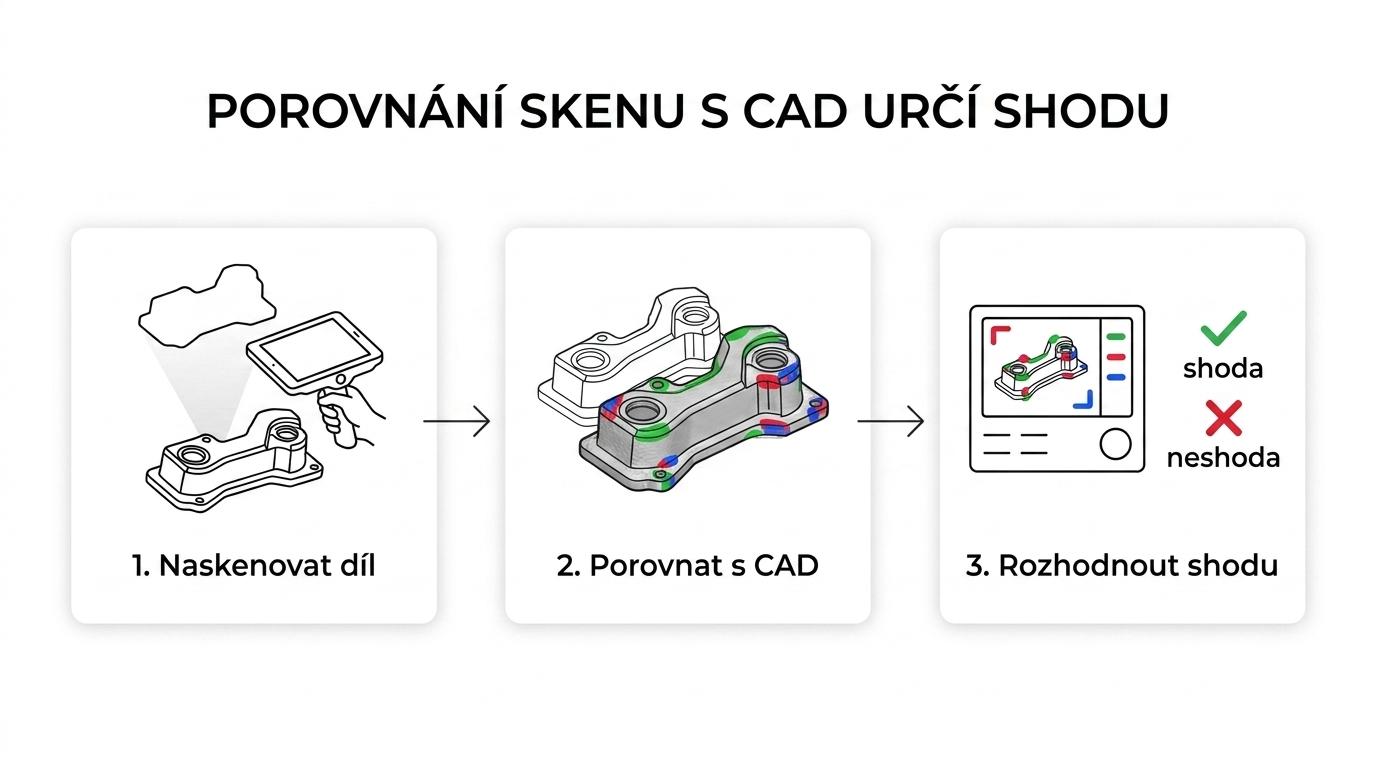

Workflow 3D skenování a CAD porovnání pro rozhodnutí o shodě

U 3D kontroly kvality nejde jen o hezkou barevnou mapu. 4CAD Solution staví kontrolu na tom, že nasbíraná 3D data porovnáme se zdrojovým CAD modelem nebo jiným referenčním podkladem, nastavíme důležité tolerance a připravíme výstup pro rozhodnutí o shodě či neshodě.

V praxi to znamená, že vám pomůžeme sladit 3D skenování, CAD data a kontrolní kritéria do jednoho měřicího postupu. U náročnějších projektů zohledňujeme i principy, které se v oboru běžně řeší podle ISO pro rozhodovací pravidla a odhad nejistoty měření, aby výsledky dávaly smysl nejen výrobě, ale i kvalitě a technické přípravě.

4CAD Solution staví 3D kontrolu kvality na workflow, které NIST popsal s 75%+ úsporou inženýrských hodin při přípravě FAI oproti CMM postupu.

To je jeden z důvodů, proč 3D skenování v kontrole kvality často dává smysl jako doplněk ke klasickému CMM přístupu, a v některých úlohách i jako rychlejší alternativa. Záleží na typu dílu, požadované přesnosti, tolerancích, velikosti výrobku a na tom, jestli potřebujete hlavně plošné porovnání, nebo detailní metrologické ověření konkrétních prvků.

Rozsah zakázky u 4CAD Solution vždy vyjasníme předem. Cena i termín se odvíjí hlavně od velikosti dílu, počtu kusů, dostupnosti CAD dat, požadovaného reportu a toho, jestli navazuje reverse engineering nebo další úpravy modelu.

Kdy je 4CAD nejlepší volba pro 3D kontrolu kvality ve výrobě

4CAD Solution je správná volba hlavně tehdy, když potřebujete kontrolu, která bude navazovat na konstrukci, výrobu i další práci s CAD daty. Nejen jednorázové měření, ale použitelný proces.

Nejčastěji dává naše 3D kontrola kvality smysl v těchto situacích:

• FAI a ověření prvního kusu: když potřebujete rychle porovnat vyrobený díl s návrhem a identifikovat odchylky ještě před rozběhem série
• Vstupní kontrola od dodavatelů: když chcete ověřit polotovary, odlitky, svařence nebo sestavy před dalším zpracováním
• Kontrola velkých nebo těžkých výrobků: když je nepraktické převážet díly na stacionární měřicí zařízení
• Chybějící nebo zastaralá dokumentace: když je potřeba nejdřív vytvořit nebo upravit CAD model a teprve potom kontrolovat shodu
• Redesign a modernizace: když kontrola kvality současně slouží jako podklad pro konstrukční změny nebo výrobu náhradních dílů

Proč 4CAD Solution propojuje 3D kontrolu kvality s CAD, reverse engineeringem a automatizací

Samotné zjištění odchylky často nestačí. 4CAD Solution vám pomůže navázat na kontrolu dalšími kroky, ať už jde o úpravu CAD modelu, opravu výrobního postupu, reverse engineering nebo přípravu podkladů pro opakovanou kontrolu.

To je výhoda pro firmy, které nechtějí řešit jeden problém přes několik dodavatelů. U 4CAD Solution máte 3D skenování, kontrolu kvality, CAD/CAM know-how i návazné konzultace pod jednou střechou, včetně vazby na prostředí jako SOLIDWORKS. Pokud vaše kontrola navazuje i na automatizaci konstrukce, umíme ji propojit i s know-how z Techcad.cz.

4CAD Solution tvoří certifikovaní odborníci na CAD/CAM, automatizaci konstrukce a 3D technologie. To pro vás znamená, že nehledíme jen na samotný sken, ale i na to, jak výsledek použijete v konstrukci, výrobě, kontrole, dokumentaci a dalších krocích projektu.

Poptávka 3D kontroly kvality pro váš díl, svařenec nebo sestavu

Jestli potřebujete ověřit shodu s CAD modelem, zrychlit FAI, zjednodušit vstupní kontrolu nebo vyřešit kontrolu rozměrných výrobků přímo ve výrobě, 4CAD Solution připraví postup podle vašeho konkrétního dílu a cíle kontroly.

Pošlete nám typ výrobku, dostupná CAD data, požadovaný výstup a termín. Navrhneme, zda je pro vás vhodnější mobilní kontrola s TWYN, navazující 3D skenování, reverse engineering nebo kombinace těchto kroků, aby vaše 3D kontrola kvality vedla k jasnému rozhodnutí a ne k dalším dohadům.
