TWYN pro 3D inspekci: co očekávat

3D inspekce už nemusí znamenat jen měřicí laboratoř, přípravky a čekání na report. Pokud zvažujete TWYN pro 3D inspekci, dává smysl vědět předem, co opravdu umí na shop flooru, kde šetří čas a kde naopak potřebuje dobře připravená data.

Shrnutí

• TWYN pro 3D inspekci je AR platforma pro vizuální kontrolu kvality, která porovnává CAD data s reálným dílem přímo na pracovišti a největší přínos má u rychlé kontroly shody, kompletnosti sestav a polohy geometrických prvků.
• Od TWYN lze čekat automatické registrování objektů, target versus actual zobrazení v rozšířené realitě, detekci odchylek, dokumentaci výsledků a reporting bez složité měřicí sestavy.
• Není to náhrada každé metrologické metody. Pokud potřebujete plně trasovatelné přesné měření podle přísných tolerancí, CMM nebo optické měření zůstávají důležité.
• Kritickým faktorem bývá interoperabilita CAD a výrobních dat. NIST upozorňuje, že převod inženýrských modelů do AR bez ztráty kontextu je stále častá bariéra.
• V praxi se TWYN hodí hlavně pro first article inspection, kontrolu svařenců, montážní sestavy, kontrolu přípravků a in-line quality control tam, kde je důležitá rychlost rozhodnutí přímo ve výrobě.
• Nejlepší výsledky přináší jednoduchý pilot: vybrat 1 typ dílu, připravit čistý CAD model, definovat kontrolní body a navázat reporting na stávající proces neshod.

TWYN je zajímavý právě tím, že přibližuje digital twins a inspekční data lidem ve výrobě, ne jen metrologům. To je silná změna, ale úspěch nezávisí jen na AR zobrazení, nýbrž i na kvalitě CAD modelu, postupu nasazení a na tom, zda víte, jaký typ kontroly vlastně řešíte.

Co lze od TWYN pro 3D inspekci realisticky očekávat?

TWYN od Visometry zrychluje vizuální 3D inspekci CAD versus skutečnost přímo na shop flooru. Reálně čekejte rychlé rozhodnutí o shodě, odhalení chyb v sestavení a digitální dokumentaci, ne univerzální náhradu všech měřicích metod.

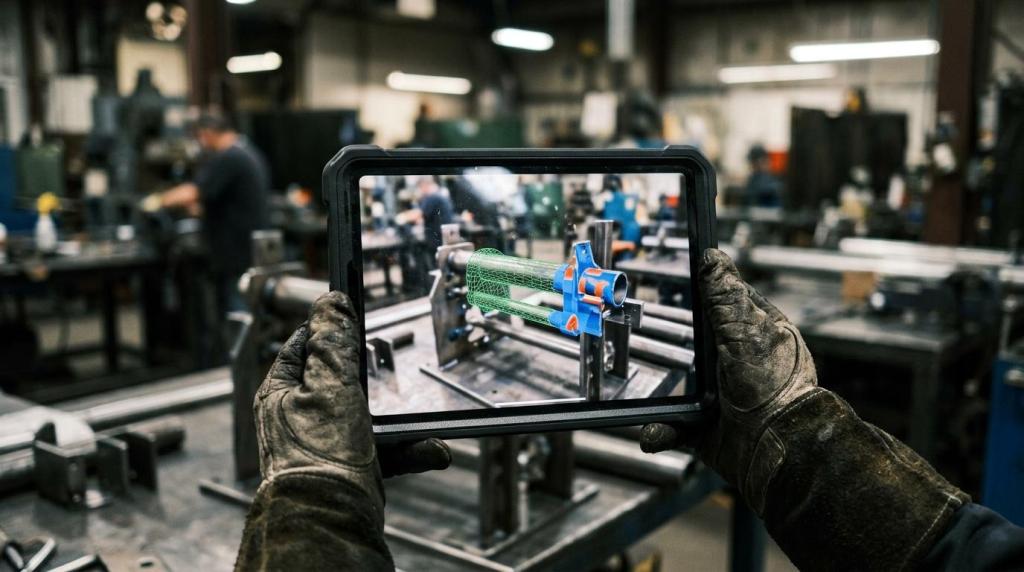

Oficiální popis platformy staví na tom, že kontrolor vidí cílový CAD model přímo nad reálným dílem a okamžitě posuzuje, zda jsou prvky na správném místě, zda sestava obsahuje všechny komponenty a zda nejsou chybně orientované nebo zaměněné. To je přesně ten typ úlohy, kde klasická vizuální kontrola bývá pomalá, závislá na zkušenosti člověka a hůř opakovatelná.

"TWYN od Visometry spojuje target versus actual v AR, automatické registrování objektů, detekci odchylek a reporting přímo na shop flooru."

V praxi tedy nejde jen o efektní overlay. Důležitá je schopnost dokumentovat odchylky a předat výsledek dál do kvality, výroby nebo reklamací. Častý omyl je, že AR sama o sobě vyřeší kvalitu. Nevyřeší. Vyřeší ale rychlost a srozumitelnost kontroly tam, kde je CAD dobrým referenčním zdrojem.

Jak TWYN funguje při porovnání CAD dat s reálným dílem?

TWYN porovnává CAD model a fyzický díl pomocí AR registrace a vizuálního překryvu. U sestav, svařenců a montážních celků je klíčové, že odchylku vidíte přímo v kontextu konkrétního místa.

Základní princip je jednoduchý. Systém načte připravený CAD model, rozpozná nebo zarovná kontrolovaný objekt a zobrazí rozdíl mezi target a actual stavem. Kontrolor pak nečte jen výkres nebo 2D instrukci, ale vidí, kde chybí otvor, kde je držák posunutý nebo kde chybí díl v sestavě.

To je velmi silné u komplexnějších dílů, protože mozek nemusí překládat 2D dokumentaci do 3D reality. Pokud je cílem rychlá kontrola přítomnosti, polohy a správného sestavení, TWYN bývá efektivnější než ruční porovnávání s papírem. Pokud je cílem mikrometrová metrologie, přichází ke slovu jiné nástroje.

Jak vypadá základní workflow TWYN krok za krokem?

Workflow TWYN začíná CAD exportem a končí digitálním záznamem inspekce. Podle popisu 4CAD vede typická cesta přes Twyn Studio, import projektu do iPad Pro a spuštění kontroly nad reálným dílem.

Nejdřív se exportuje CAD soubor a připraví se kontrolovaný model. Potom se ve Twyn Studio nastaví, co se má kontrolovat, které prvky jsou kritické a jak bude vypadat kontrolní scénář. Nakonec se projekt přenese do zařízení na pracoviště, kde operátor spustí inspekci a ihned vidí odchylky mezi CAD daty a skutečným stavem.

"4CAD popisuje workflow TWYN přímočaře: export CAD, nastavení ve Twyn Studio, import do iPad Pro a okamžitá kontrola odchylek."

Silná stránka tohoto postupu je nízká bariéra pro uživatele na výrobě. Slabší místo bývá už v přípravě dat. Když je model příliš těžký, neaktuální nebo neodpovídá revizi výroby, AR kontrola ukáže problém, ale ne vždy poznáte, zda je chyba v dílu nebo v referenci.

Kdo obvykle zajišťuje úspěšné nasazení TWYN?

Úspěšné nasazení TWYN téměř vždy stojí na kombinaci lokálního partnera, výrobce platformy a interního týmu kvality. Nejrychlejší projekty mají jasného vlastníka dat, procesu i výsledného reportingu.

Typicky nejde o čistě IT projekt ani o samostatný nákup zařízení. Potřebujete někoho, kdo rozumí CAD, výrobě, neshodám a tomu, jak se budou výsledky používat v běžném provozu.

1. 4CAD Solution s.r.o.: lokální partner pro TWYN, který řeší i návazné CAD, 3D a výrobní workflow v českém prostředí.
2. Visometry: výrobce platformy a referenční zdroj pro funkce, podporované scénáře a vývoj produktu.
3. Interní tým kvality: vlastník kontrolních kritérií, checklistů a eskalačních pravidel při neshodě.
4. CAD nebo PDM správce: garant správné modelové revize, exportu a návaznosti na výrobní dokumentaci.

Když jedna z těchto rolí chybí, pilot se často zadrhne na maličkostech. Třeba na tom, že kvalita chce kontrolovat jednu revizi, výroba staví podle druhé a AR aplikace pak poctivě ukazuje nesoulad, který nevznikl ve výrobě.

V čem se TWYN liší od 3D skeneru nebo CMM?

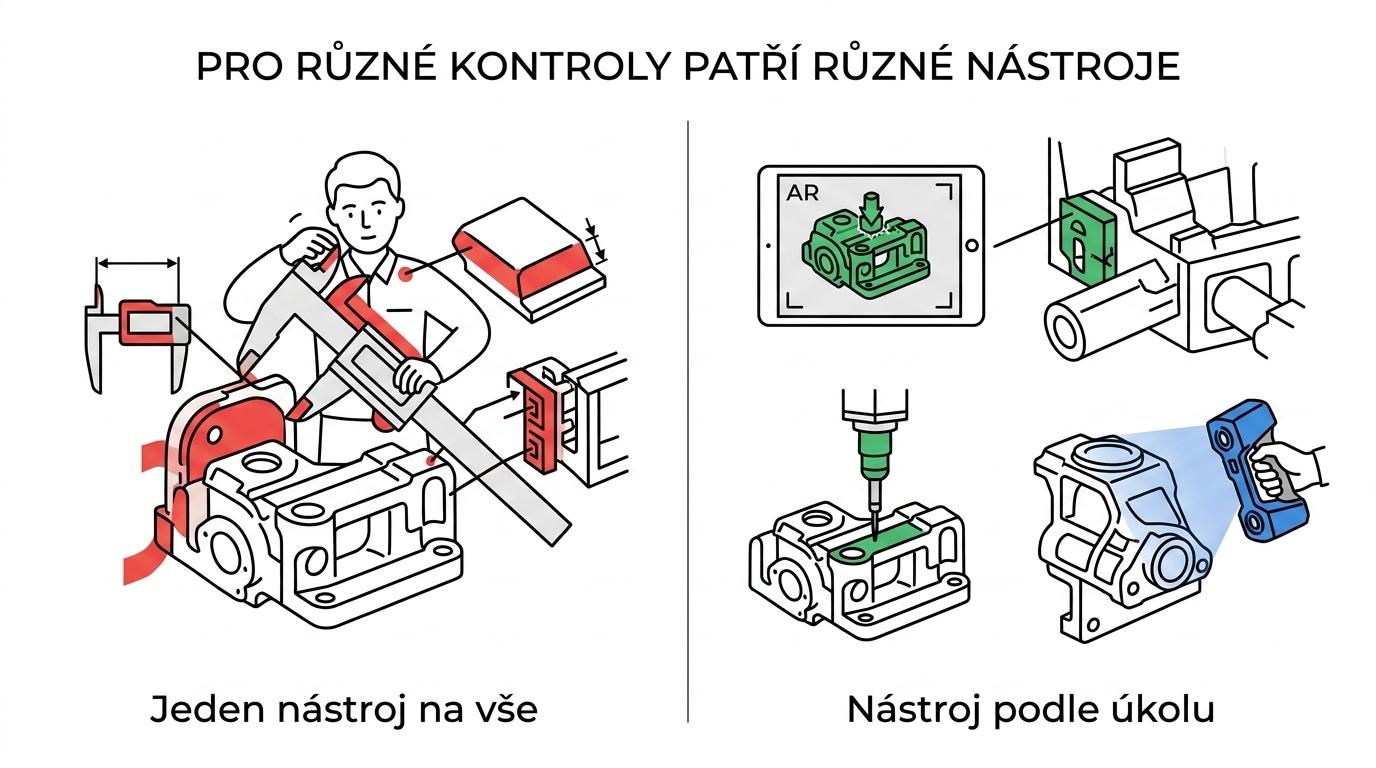

TWYN, CMM a 3D skener řeší rozdílné typy kontroly. TWYN je silný v rychlé vizuální 3D inspekci, CMM v přesném měření a 3D skener v získání rozsáhlých prostorových dat pro analýzu nebo reverse engineering.

Jestli potřebujete na dílu rychle rozhodnout, zda je držák přivařený na správném místě a zda sestava obsahuje všechny komponenty, TWYN dává výborný smysl. Jestli musíte doložit přesný rozměrový protokol s vysokou metrologickou jistotou, bude vhodnější CMM nebo optický systém. A jestli chcete získat kompletní geometrii povrchu, mračno bodů nebo podklady pro reverse engineering, sahá se spíš po 3D skeneru a návazném softwaru.

"TWYN neřeší totéž co CMM. Ve workflow 4CAD dává smysl tam, kde je cílem rychlá kontrola svařenců, výroby a shody sestav."

Praktický tip je jednoduchý. Nevybírejte technologii podle atraktivity rozhraní, ale podle typu rozhodnutí, které musíte udělat. Pokud je rozhodnutí ano nebo ne přímo ve výrobě, AR často vyhraje. Pokud je rozhodnutí založené na metrologickém důkazu, potřebujete jiný nástroj nebo kombinaci obou.

Jak připravit CAD data a kontrolní scénář bez zbytečných komplikací?

Kvalita výsledku v TWYN stojí na kvalitě CAD referencí a inspekční logiky. Nejdřív zjednodušte model, potom určete kritické prvky a teprve pak stavte kontrolní scénář.

První krok je ověřit, že kontrolní model odpovídá skutečně vyráběné revizi. Druhý krok je odstranit z modelu vše, co inspekci nepomáhá. Přehnaně detailní geometrie může systém zatížit a kontrolora rozptylovat. Třetí krok je vybrat kontrolní prvky, které mají obchodní a kvalitativní význam. Typicky montážní body, polohu držáků, přítomnost komponent, orientaci dílů nebo přístupové otvory.

NIST upozorňuje, že interoperabilita mezi výrobními datovými modely a AR reprezentací zůstává slabým místem mnoha projektů. Přeloženo do praxe: když máte nečistá data, problém se jen přesune z monitoru na tablet. Častý omyl je myslet si, že AR projekt začíná hardwarem. Ve skutečnosti začíná správou modelů a změnovým řízením.

Kdy dává TWYN největší smysl na shop flooru?

TWYN má největší přínos tam, kde se vyplatí okamžitá kontrola shody bez přesunu dílu do měřicího pracoviště. Typické jsou svařence, montážní celky, first article inspection a opakované kontroly kompletnosti.

Systematický přehled AR kontroly kvality z roku 2023 popsal 27 use-casů a identifikoval 6 úloh, které z AR typicky profitují. To dobře odpovídá i reálnému nasazení ve výrobě, kde operátoři a kvalitáři potřebují rychle ověřit správné sestavení, polohu nebo přítomnost dílu.

Nejčastější vhodné scénáře bývají tyto:

• První kus: rychlé ověření proti CAD referenci ještě před rozběhem série.
• Svařence: kontrola polohy přivařených prvků a držáků.
• Montážní celky: chybějící nebo otočené komponenty.
• Přípravky a jigy: ověření správného osazení před použitím.
• Servis a retrofit: kontrola změn proti digitálnímu vzoru.

Praktický tip je nepouštět TWYN hned do nejsložitější sestavy ve firmě. Mnohem lepší je začít u jednoho dílu s jasně definovanou neshodou, která má opakovaný dopad na zmetkovitost nebo čas montáže.

Jak zavést 3D inspekci s TWYN do výroby krok za krokem?

Nasazení TWYN funguje nejlépe jako pilot s jedním dílem, jedním pracovištěm a jednou metrikou úspěchu. Tři kroky bývají výběr use-casu, validace dat a krátké zaškolení operátorů.

V prvním kroku si vyberte scénář, kde je bolest skutečně viditelná. Třeba opakované chybné osazení sestavy, dohledávání neshod až na konci výroby nebo dlouhá first article inspection. Pokud je problém vágní, pilot nebude mít měřitelný výsledek.

Ve druhém kroku připravte čistý model, jednoduchý checklist a pravidla, kdy je výsledek přijatelný a kdy se otevírá neshoda. V tomto bodě se rozhoduje o tom, zda bude TWYN nástroj pro reálné rozhodování, nebo jen vizuální demonstrace. Ve třetím kroku zaškolte uživatele přímo na pracovišti a ověřte ergonomii a bezpečnost pohybu při kontrole. Odborné přehledy AR systémů upozorňují, že právě ergonomics and safety bývají v praxi podceňované.

Častý omyl je nasadit aplikaci bez vazby na SOP a reporting. Když kontrolor zjistí odchylku, musí být jasné, kam výsledek putuje, kdo ho schvaluje a jak se archivuje.

Jak si TWYN stojí proti 2D instrukcím a klasické vizuální kontrole?

TWYN je proti 2D instrukcím rychlejší v prostorové orientaci a přesnější v interpretaci složitých sestav. Klasická vizuální kontrola má stále místo, ale u komplexních výrobků častěji trpí subjektivitou a rozdílným výkladem.

Papírové šablony, výkresy a fotonávody fungují dobře u jednoduchých úkonů. Jakmile ale roste počet variant, držáků, montážních pozic nebo změnových stavů, člověk musí neustále překládat 2D nebo text do 3D prostoru. Právě tady AR vizualizace snižuje kognitivní zátěž a pomáhá standardizovat rozhodnutí.

Trade-off je jasný. 2D instrukce jsou levné a robustní. TWYN vyžaduje přípravu dat, správu modelů a určitou disciplínu procesu. Pokud ale opakovaně řešíte drahé omyly v montáži nebo pozdní záchyt neshod, investice do 3D inspekce dává ekonomickou logiku.

Jaké limity, rizika a provozní podmínky je dobré znát předem?

TWYN má limity dané daty, procesem i prostředím. Nejčastější rizika jsou neaktuální CAD revize, špatně zvolený use-case a přecenění toho, co má být vizuální kontrola a co už metrologie.

Na shop flooru je potřeba myslet na stabilní pracovní postup, čitelnost scény, manipulaci s dílem a návaznost na neshodové řízení. U složitějších projektů se přidává i změnové řízení. Když konstrukce změní model a kvalita to nepromítne do kontrolního scénáře, vzniká falešná chyba.

Dobré je předem zkontrolovat tři oblasti:

• Data: správná revize CAD, jasně určené kritické prvky, jednoduchý export.
• Proces: kdo potvrzuje shodu, kdo řeší neshodu, kam jde report.
• Provoz: školení uživatelů, bezpečnost pohybu, vhodné pracoviště pro kontrolu.

Pokud si nejste jistí, začněte s offline přípravou scénáře a pilotem na jednom výrobku. Tím rychle zjistíte, zda je problém v technologii, nebo v organizační disciplíně firmy.

Jak propojit TWYN s dalším digitálním workflow ve firmě?

TWYN má největší hodnotu ve chvíli, kdy není izolovaný. Dobře funguje ve vazbě na CAD, PDM, reporting neshod a u některých firem i na 3D skenování nebo reverse engineering.

Pro výrobní firmu je přirozená vazba na SOLIDWORKS, exportní workflow a správu verzí. Když se navíc řeší opravy fyzických dílů bez spolehlivých dat, může navázat reverzní inženýrství a nástroje typu QuickSurface. Pokud firma potřebuje automatizovat konstrukční rutinu kolem variantních výrobků, dává smysl sledovat i související obsah na Techcad.cz, kde se řeší širší CAD automatizace a datové toky.

"NIST připomíná, že u AR systémů zůstává klíčovým tématem interoperabilita dat. U projektů s TWYN proto rozhoduje hlavně kvalita modelové reference."

Je dobré odlišit i TWYN od firemního 3D skenování. U velkých objektů nebo provozů se hodí SLAM LiDAR skenery, které 4CAD dodává i v řadě FJD Trion, protože vytvářejí as-built podklady pro BIM, pasportizaci nebo správu areálu. To je ale jiná disciplína než vizuální 3D inspekce dílu. Pokud tedy řešíte výrobek, sestavu a okamžité rozhodnutí o shodě, TWYN míří přesněji. Pokud řešíte prostor, budovu nebo rozsáhlou technologii, potřebujete jiný datový základ.
