Elysium InfiPoints: mračna bodů a pokročilá práce s 3D daty

Mračna bodů se v architektuře, stavebnictví a správě budov stala jedním z nejpraktičtějších podkladů pro práci se skutečným stavem. Tam, kde dříve vznikaly odhady, ruční doměřování a řada návštěv na místě, dnes vzniká digitální záznam objektu s velmi vysokou hustotou dat.

Právě v této oblasti dává smysl spojení LiDAR skenování, chytrého zpracování point cloudu a návaznosti do BIM. Pokud jsou data dobře pořízena a správně připravena, mohou být základem pro pasportizaci, rekonstrukce, kontrolu stavebních úprav i správu rozsáhlých areálů. A zde se dostává ke slovu také Elysium InfiPoints, které cílí na pokročilou práci s 3D daty a převod mračen bodů do použitelných CAD/BIM výstupů.

Mračna bodů v AEC: přesný podklad pro skutečný stav

Point cloud je soubor prostorových bodů, které společně popisují reálnou geometrii budovy, interiéru, technologického celku nebo terénu. Vzniká nejčastěji laserovým skenováním, typicky LiDAR technologií. Výsledkem není jen vizuálně působivá data, ale hlavně velmi přesný geometrický podklad pro další rozhodování.

V AEC oboru má point cloud jasnou roli. Nepředstavuje finální projektovou dokumentaci, ale spolehlivý obraz reality. To je zásadní hlavně u stávajících objektů, kde původní výkresy neodpovídají skutečnosti, dokumentace chybí nebo proběhly změny během provozu. Mračna bodů pomáhají omezit domněnky a vrátit práci zpět k ověřeným datům.

Autodesk u Revitu uvádí, že point cloud slouží jako reference pro zachycení existujícího stavu budovy nebo místa jako výchozí podklad pro model. To je přesně důvod, proč se mračna bodů používají stále častěji při rekonstrukcích, pasportizaci a tvorbě BIM modelů skutečného provedení.

Po prvním zpracování umí point cloud podpořit řadu návazných úkolů:

• přesné zaměření stávajícího stavu
• podklad pro BIM modelování
• pasportizace staveb
• kontrola odchylek mezi návrhem a realitou
• dokumentace pro facility management
• příprava rekonstrukcí a modernizací

Point cloud v Revitu a BIM: proč funguje jako reference

Při práci v BIM je důležité chápat, že mračno bodů není totéž co parametrický model. Point cloud zachycuje realitu v surové podobě. BIM model naopak přidává logiku, vztahy, klasifikaci prvků a možnost výpočtů, výkazů nebo koordinace profesí. Z praktického hlediska proto dává smysl používat mračno bodů jako zdroj pravdy a BIM jako strukturovaný výstup.

Revit podle oficiální dokumentace běžně připojuje point cloud jako referenci, nikoli jako součást modelu vloženou do jeho geometrie. To je velmi rozumný přístup. Laserové skeny totiž běžně obsahují stovky milionů až miliardy bodů a přímé vkládání takového objemu do projektového modelu by bylo neefektivní. Referenční přístup udržuje model ovladatelný a přitom zachovává přesný podklad pro modelování.

Pro projektanta nebo BIM koordinátora z toho plyne jasné pravidlo. Mračno bodů má být správně usazeno, ideálně do sdílených souřadnic, přehledně organizováno a použito jen v takové míře detailu, jakou daný úkol skutečně potřebuje. Není nutné modelovat vše. Klíčové je převést do BIM ty prvky, které nesou projektovou hodnotu.

[markdown] | Oblast práce | Point cloud | BIM model | | --- | --- | --- | | Primární účel | Zachycení reality | Strukturovaný digitální model | | Typ dat | Hustá množina bodů | Parametrické prvky a vazby | | Využití v Revitu | Referenční podklad | Projektování, koordinace, dokumentace | | Silná stránka | Přesnost skutečného stavu | Práce s informacemi a změnami | | Typický výstup | Sken, kontrola, vizualizace | Výkresy, výkazy, analýzy, BIM data | [/markdown]

Elysium InfiPoints: zpracování mračen bodů a automatizované 3D modelování

Elysium InfiPoints míří přesně do prostoru mezi surovým skenem a použitelným modelem. Podle produktových informací jde o řešení pro workflow zpracování point cloudů a automatizované 3D modelování z rozsáhlých dat pořízených laserovým skenováním. To je důležité zejména tam, kde už samotné otevření a orientace v datech představují náročný krok.

Velká hodnota takového nástroje není jen v tom, že point cloud zobrazí. Podstatné je, že pomáhá z dat vyčíst stavební a technologické prvky a připravit je pro export do BIM a CAD prostředí. U AEC projektů to může znamenat výrazné zkrácení času mezi skenováním a tvorbou modelu skutečného stavu.

V prostředí rekonstrukcí a technické správy budov je přínos velmi konkrétní. Když je možné automatizovaněji rozpoznat stěny, podlahy, stropy nebo části potrubních systémů, zrychluje se převod reality do modelu, se kterým se dá dál pracovat. Tým se pak méně věnuje rutinnímu obkreslování a více se soustředí na interpretaci a návrh.

Zajímavé je i to, že InfiPoints je koncipován s důrazem na interoperabilitu. To dává smysl, protože point cloud málokdy zůstane uzavřen v jediném nástroji. V praxi putuje mezi skenovacím softwarem, prostředím pro čištění dat, BIM aplikací a často i dalšími systémy pro kontrolu, správu či archivaci.

Typické přínosy tohoto přístupu lze shrnout takto:

• Automatizace modelování stavebních prvků: rychlejší převod stěn, podlah a stropů do BIM/CAD prostředí
• Práce s technologií a potrubím: lepší podpora pro modelování provozních a průmyslových částí objektů
• Zpracování velkých datasetů: vhodné i pro rozsáhlá mračna bodů z laserových skenerů
• Interoperabilita výstupů: návaznost na exportní formáty a další CAD/BIM workflow

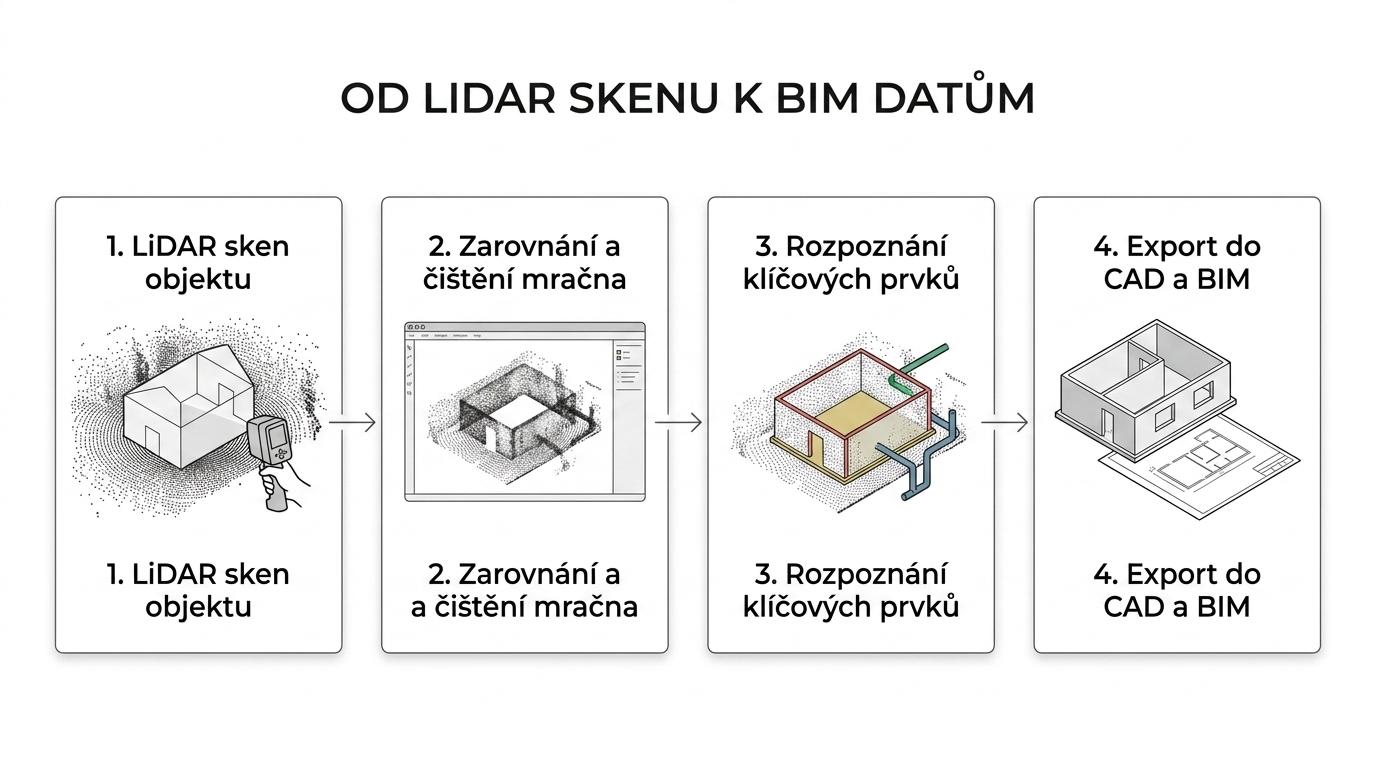

Workflow od LiDAR skenování po BIM data a pasportizaci staveb

Dobře nastavený proces začíná už na stavbě. Kvalita výsledku nestojí jen na softwaru, ale i na způsobu sběru dat. U stávajících objektů se stále častěji prosazují mobilní a ruční SLAM LiDAR skenery, které dokážou rychle pokrýt interiéry, členité komunikace i technické prostory. Tento přístup je velmi vhodný pro pasportizaci budov, provozních areálů nebo objektů před rekonstrukcí.

V nabídce 4CAD se právě takový workflow objevuje. U pasportizace staveb je zmiňována návaznost od LiDAR skenu po husté mračno bodů, 2D výkresy, 3D modely a BIM data kompatibilní s nástroji jako Revit, AutoCAD nebo Archicad. To je pro investory i projektové kanceláře důležité, protože se tím zkracuje cesta od zaměření k podkladům využitelným v projektu.

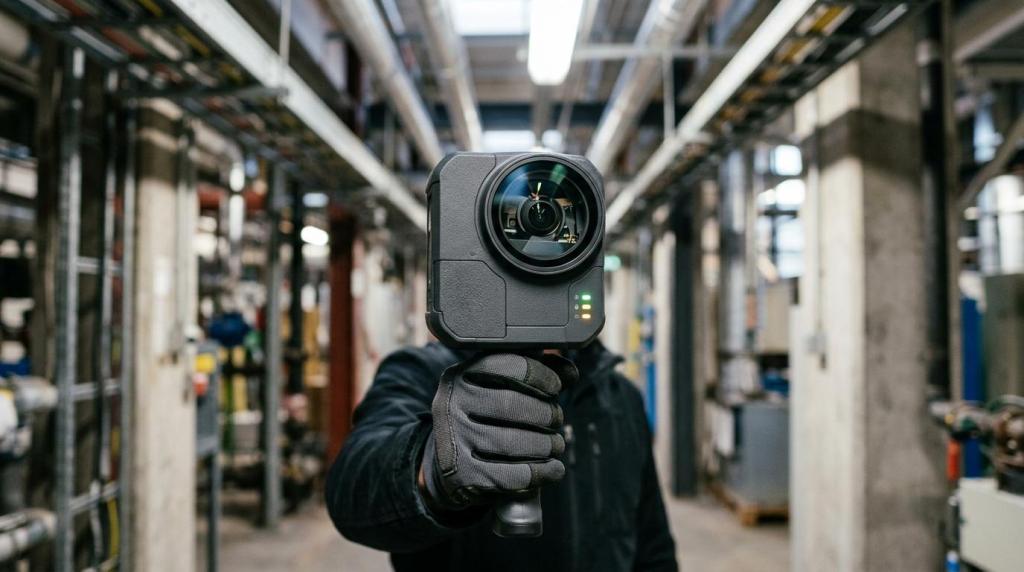

Součástí tohoto přístupu jsou také skenery FJD Trion. U ručních systémů je atraktivní hlavně rychlost sběru dat v reálném provozu a schopnost dostat se tam, kde je klasická statická metoda pomalejší. U staveb a interiérů je to často rozdíl mezi několika návštěvami a jedním efektivním skenovacím dnem.

Teprve po sběru ale začíná skutečně cenná část práce. Data je potřeba zarovnat, vyčistit, klasifikovat, zkontrolovat a teprve potom z nich vytvořit výkresy, model nebo BIM podklad. Tady se propojuje hardware, zpracovatelský software a zkušenost týmu, který ví, co bude výsledný model skutečně potřebovat.

[markdown] | Fáze workflow | Co vzniká | Typický přínos | | --- | --- | --- | | LiDAR skenování objektu | Primární prostorová data | Rychlé zachycení reality | | Zpracování mračna bodů | Zarovnaný a vyčištěný point cloud | Přesný podklad pro další práci | | Interpretace konstrukcí | Rozpoznání prvků a geometrií | Úspora času při modelování | | CAD/BIM výstupy | 2D výkresy, 3D model, BIM data | Přímé využití v projektu | | Sdílení a koordinace | Referenční data pro tým | Lepší rozhodování a menší riziko chyb | [/markdown]

Formáty point cloudu, export a interoperabilita mezi nástroji

U point cloudů není důležitá jen přesnost, ale i schopnost data bezpečně předat dál. Pokud workflow končí ve formátu, který neumí další účastníci projektu otevřít nebo převést, ztrácí se část hodnoty celého skenování. Proto mají v praxi velký význam otevřené a rozšířené exportní formáty.

Software FJD Trion Model je v nabídce 4CAD popisován jako nástroj pro práci s point cloud daty ze skenerů FJD Trion a uvádí podporu automatického zarovnání, klasifikace a exportu do formátů jako .las, .ply, .e57 a .dxf. Z pohledu BIM a AEC je to velmi užitečné. Formát E57 patří mezi často používané cesty pro výměnu skenovacích dat, DXF dobře zapadá do části CAD workflow a LAS se hodí tam, kde se pracuje s širšími geodetickými či infrastrukturními daty.

Větší projekty často nekončí jen u modelu budovy. Point cloud může vstupovat i do detailnějších částí návrhu, do prefabrikace nebo do tvorby doprovodných výrobních podkladů. Pokud se digitální data přelévají i do konstrukčních a výrobních procesů, dává smysl navázat na témata CAD automatizace a správy technických dat, kterým se věnuje také Techcad.cz. Právě návaznost mezi světem skenování, BIM a konstrukčním softwarem bývá v praxi velmi cenná.

Kde mračna bodů přinášejí nejvyšší hodnotu v architektuře, správě budov a průmyslu

Největší přínos mračen bodů se ukazuje tam, kde je realita složitější než papírová dokumentace. Starší budovy, technické provozy, historické objekty, průmyslové areály nebo rozsáhlé interiéry mají společný problém. Bez přesného zaměření se v nich chyby šíří velmi rychle. Point cloud tento problém výrazně omezuje.

V architektuře a projekci jde hlavně o jistotu před začátkem návrhu. U rekonstrukcí se často ukáže, že rozdíl několika centimetrů rozhoduje o trasování instalací, výšce podhledu nebo umístění prefabrikovaných prvků. V takové situaci je kvalitní mračno bodů mnohem víc než jen dokumentace. Je to opora pro rozpočet, harmonogram i komunikaci mezi profesemi.

Ve správě budov a facility managementu má point cloud silnou pozici jako zdroj dat o skutečném stavu. To se hodí při plánování oprav, správě technologií i při přípravě modernizací. U velkých objektů pomáhá také s prioritizací zásahů, protože správce nepracuje jen s textovým popisem závad, ale s přesnou prostorovou realitou.

V průmyslu a infrastruktuře bývá hodnota ještě výraznější. Potrubní trasy, ocelové konstrukce, technologické uzly a strojní vybavení mají složitou geometrii a často minimální prostorové rezervy. Když je možné tyto části převést z point cloudu do 3D modelu rychleji a s menším podílem ruční práce, roste kvalita i tempo celé přípravy.

Nejčastější scénáře, kde se investice do point cloudu dobře vrací, vypadají takto:

• Rekonstrukce budov: méně kolizí a přesnější návrh stávajícího stavu
• Pasportizace staveb: rychlé pořízení podkladů pro správu a obnovu objektu
• BIM model skutečného provedení: lepší koordinace profesí a návazných úprav
• Průmyslové provozy: přesnější práce s technologií, potrubím a omezeným prostorem
• Historické a složité objekty: bezpečnější dokumentace bez nadměrných zásahů

Firmy a instituce, které chtějí z mračen bodů získat skutečný výkon, dnes potřebují víc než samotný sken. Potřebují navazující workflow, které propojí LiDAR sběr dat, chytré zpracování point cloudu, export do správných formátů a práci v BIM prostředí. Právě kombinace skenování, pasportizace, softwarového zpracování a návaznosti do Revit či dalších CAD/BIM nástrojů mění point cloud z objemného datasetu na praktický podklad pro rozhodování.
