Mobilní mapování pro areály a stavby

Když potřebujete rychle a přesně zachytit skutečný stav stavby, komunikace nebo celého areálu, nestačí vám několik fotek a staré výkresy. 4CAD Solution s.r.o. zajišťuje mobilní mapování pro stavebnictví, development, správu budov i průmyslové provozy a převádí terénní data do podkladů, se kterými se dá rovnou pracovat v CAD, BIM i GIS.

Nejsme jen dodavatel skenu. 4CAD Solution propojuje terénní sběr dat, georeferenci, mračna bodů, as-built dokumentaci a navazující zpracování do pasportizace nebo BIM/CAD výstupů. Pro vás to znamená méně dohadů nad skutečným stavem, rychlejší rozhodování a podklady, které využijete při návrhu, rekonstrukci i správě majetku.

Mobilní mapování 4CAD Solution pro areály, stavby a as-built dokumentaci

Mobilní mapování je ideální tam, kde potřebujete téměř kontinuální sběr prostorových dat za pohybu. 4CAD Solution pro tyto úlohy pracuje s moderními LiDAR/SLAM technologiemi, které umožňují rychlé snímání interiéru i exteriéru bez zdlouhavého bodového zaměřování. V našem portfoliu je například FJD Trion S2, ruční 3D LiDAR skener o hmotnosti 1,8 kg s přesností 1,2 cm, dosahem až 300 m a datovým tokem až 640 000 bodů za sekundu.

„4CAD Solution nasazuje pro mobilní mapování i LiDAR/SLAM technologii s přesností 1,2 cm, dosahem až 300 m a tokem až 640 000 bodů za sekundu.“

Výsledkem není jen surové mračno bodů. 4CAD Solution připravuje georeferencovaná data pro as-built dokumentaci, kontrolu skutečného provedení, podklady pro BIM/CAD i návaznost na GIS a asset management. Právě digitální as-builts jsou dnes důležité pro geolokaci majetku, práci s 2D a 3D modely v terénu i předání dat do správy objektu.

„4CAD Solution dodává mobilní mapování jako podklad pro digital as-built, geolokaci majetku a návaznost na GIS či asset management.“

Mobilní mapování pro developery, správce areálů, projektanty a města

4CAD Solution pomáhá tam, kde je potřeba rychle získat přesný obraz reality bez dlouhého omezení provozu. Typicky pracujeme pro projektanty a architekty, developery, facility management, správce průmyslových areálů, města a veřejné instituce, které potřebují spolehlivá data o stávajícím stavu.

Mobilní mapování dává velký smysl hlavně v těchto situacích:

• Areály a výrobní provozy: zaměření komunikací, fasád, technických tras, skladových ploch a venkovní infrastruktury.
• Stavby a rekonstrukce: as-built dokumentace, kontrola skutečného provedení a podklady pro koordinaci profesí.
• Správa budov a majetku: pasportizace objektů, geolokace zařízení a podklad pro evidenci v GIS nebo interních systémech.

Pro správce budov a areálů je důležitý i provozní rozměr. Zákon č. 250/2021 Sb. zpřísnil povinnosti kolem vyhrazených technických zařízení a bez kvalitní dokumentace bývá obtížné rychle doložit skutečný stav technických prostor, tras nebo zařízení. 4CAD Solution umí mobilní mapování využít jako přesný základ pro pasportizaci objektu, audit podkladů a doplnění dokumentace pro další kroky ve správě budovy.

„4CAD Solution používá mobilní mapování i jako základ pro pasportizaci objektů, kde povinnosti provozu ovlivňuje zákon č. 250/2021 Sb.“

Jak 4CAD Solution dodává georeferencovaná data do CAD, BIM a GIS

Na začátku si vyjasníme, co z dat opravdu potřebujete. Jiný rozsah dává smysl pro návrh rekonstrukce, jiný pro správu majetku a jiný pro kontrolu staveniště.

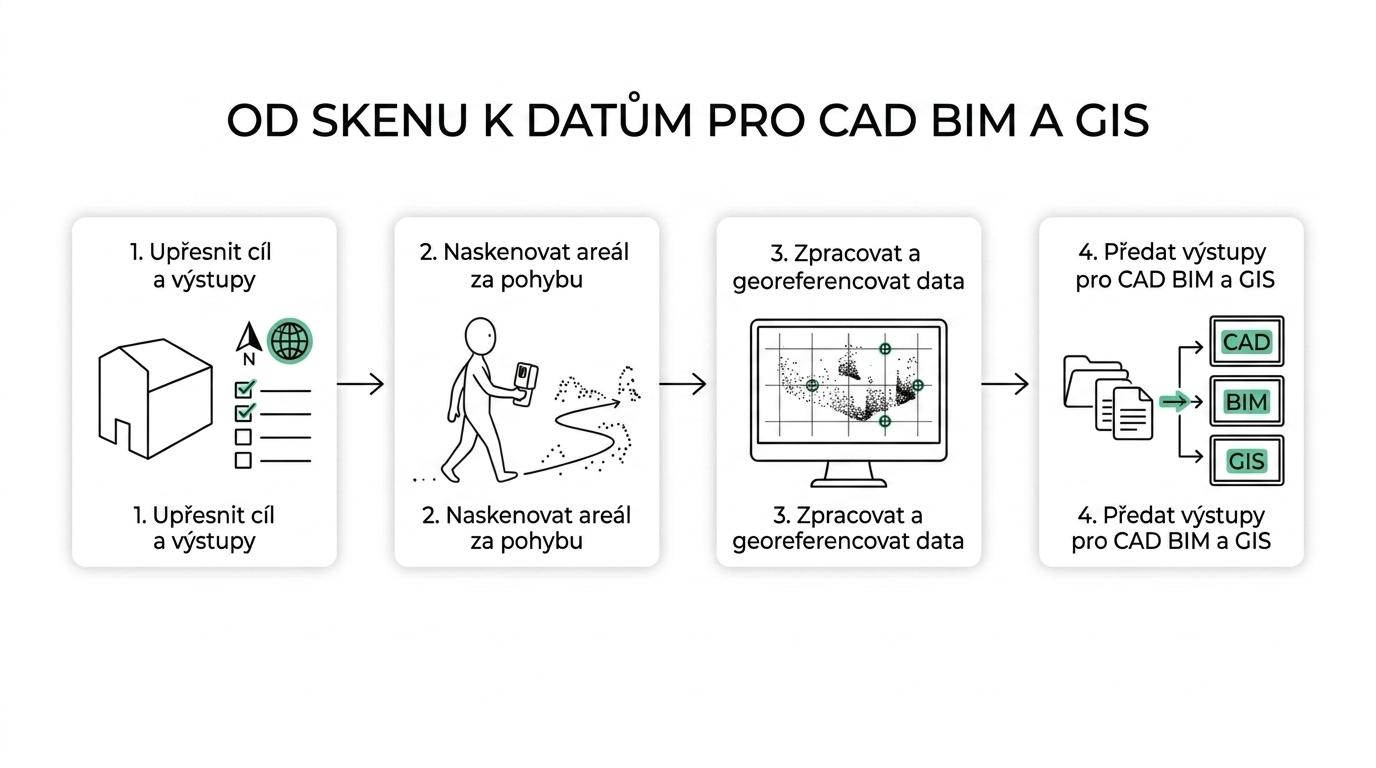

Běžný postup 4CAD Solution vypadá takto:

1. Upřesnění cíle a výstupů: dohodneme rozsah mapování, požadovanou přesnost, georeferenci a cílový formát dat.
2. Terénní sběr dat za pohybu: mobilním LiDAR/SLAM skenováním zachytíme rozsáhlé plochy rychleji než klasickým ručním měřením po bodech.
3. Zpracování a kontrola dat: připravíme point cloud, sladíme georeferenci a ověříme použitelnost pro další projektové kroky.
4. Předání použitelných výstupů: podle zadání dodáme podklad pro CAD/BIM, as-built dokumentaci, pasportizaci nebo data pro GIS a správu majetku.

4CAD Solution navazuje mobilní mapování na software, který ve firmách skutečně běží. Umíme připravit workflow pro Revit, AutoCAD, Archicad i SOLIDWORKS, takže data nekončí v izolovaném souboru, ale pokračují do návrhu, koordinace a dokumentace. Pro BIM modelování je důležité i to, že dostupné workflow pro Revit může omezit zbytečné převody dat a urychlit práci s mračnem bodů.

Pokud současně řešíte i konstrukční automatizaci nebo návazné CAD procesy, můžete se podívat také na Techcad.cz, kde rozvíjíme témata CAD/CAM a produktivity návrhu do větší hloubky.

Kdy je mobilní mapování nejlepší volba pro stavební areály

4CAD Solution doporučuje mobilní mapování hlavně pro větší objekty a situace, kde rozhoduje rychlost sběru dat. Typicky jde o průmyslové areály, venkovní plochy, staveniště, fasády, technické zázemí budov nebo trasy inženýrských sítí, kde potřebujete zachytit širší území v souvislostech.

Praktický přínos je v tom, že při skenování lze plynule procházet objektem nebo terénem a průběžně kontrolovat pokrytí. To zkracuje návraty na místo a snižuje riziko, že v podkladech bude chybět důležitá část trasy, napojení nebo konstrukce. Mobilní LiDAR/SLAM je proto velmi silný nástroj pro rychlé venkovní projekty a stavební dokumentaci.

Kdy 4CAD Solution doporučí kombinaci mobilního a detailního skenování

Ne každý projekt je jen o rychlosti. Pokud potřebujete velmi jemný detail konkrétní technologie, složitý interiér s vysokými nároky na lokální přesnost nebo podklady pro reverse engineering vybraných prvků, 4CAD Solution navrhne kombinaci metod.

To je důležité i obchodně. Nenutíme vás do jednoho typu zařízení jen proto, že je zrovna po ruce. Pro velké objekty a rychlé pokrytí dává smysl LiDAR/SLAM skenování za pohybu, pro lokální detail je vhodné doplnit workflow o ruční nebo stacionární skener. Díky tomu dostanete rozumný poměr mezi rychlostí, přesností a cenou.

V portfoliu 4CAD Solution jsou i další řešení, například LiDAR Kit FJD Trion V4e, který podporuje plynulé mobilní skenování v interiéru i exteriéru, sledování pokrytí v reálném čase a okamžité barevné mračno bodů. Pro vás je důležité hlavně to, že umíme zvolit technologii podle účelu výstupu, ne podle jedné univerzální šablony.

Co od 4CAD Solution skutečně dostanete

Abyste z mobilního mapování měli reálný přínos, musí být výstup použitelný pro další rozhodování. Proto 4CAD Solution standardně řeší nejen samotný sběr dat, ale i to, jak budou data navazovat na vaše projektové a provozní procesy.

Podle zadání od nás můžete získat například:

• Georeferencované mračno bodů: podklad pro projekci, koordinaci a evidenci skutečného stavu.
• As-built podklady: základ pro dokumentaci provedení, kontrolu změn a předání do správy.
• Podklady pro pasportizaci a správu majetku: využitelné pro areály, budovy i technická zařízení.
• Návaznost na CAD/BIM/GIS: data připravená pro další modelování, koordinaci nebo evidenci.

Rozsah prací i cena se odvíjí od velikosti území, členitosti objektu, požadované přesnosti, georeference a typu výstupu. 4CAD Solution s vámi proto nejdřív vyjasní, zda potřebujete jen point cloud, nebo i navazující BIM/CAD zpracování, pasportizační vrstvu či podklady pro asset management. Díky tomu neplatíte za výstupy, které ve vašem projektu nevyužijete.

Domluvte si mobilní mapování pro váš areál nebo stavbu

Jestli řešíte zaměření areálu, as-built dokumentaci, pasportizaci objektu nebo podklady pro BIM a GIS, 4CAD Solution vám pomůže nastavit vhodný rozsah mobilního mapování i navazující výstupy. Ozvěte se nám s typem objektu, přibližnou plochou a cílem projektu a připravíme vám návrh postupu, který bude odpovídat tomu, co z dat skutečně potřebujete.
