Elektromagnetické výpočty už dávno nejsou vyhrazené jen vývojovým týmům s vlastním simulačním oddělením. V mnoha firmách se staly běžnou součástí konstrukční práce, a to hlavně tam, kde o výsledku rozhodují ztráty, oteplení, síly, indukčnost, impedance nebo chování ve vysokých frekvencích. Jakmile je třeba ověřit návrh ještě před výrobou prototypu, kvalitní simulační nástroj šetří čas i rozpočet.

Právě tady dává smysl platforma EMWORKS. Je zajímavá tím, že nepokrývá jen jednu úzkou disciplínu, ale více typů elektromagnetických úloh v rámci jedné produktové rodiny. V praxi to znamená, že jiný tým může řešit solenoid, jiný anténu a další návrh elektromotoru, přitom stále pracují v podobné logice modelování a vyhodnocení.

Pro konstrukční a vývojové firmy je podstatná ještě jedna věc: elektromagnetická simulace není izolovaný ostrov. Potřebuje navazovat na CAD model, materiály, tepelné zatížení, pohyb a někdy i mechanickou odezvu. Právě tato provázanost je jedním z hlavních důvodů, proč se o EMWORKS mluví stále častěji.

Co EMWORKS přináší do CAD workflow a simulační praxe

EMAG je elektromagnetický simulační software určený pro více kategorií úloh, od nízkých a středních frekvencí až po vysokofrekvenční aplikace a návrh elektrických strojů. Podle dostupných produktových informací pokrývá oblast od stejnosměrných a nízkofrekvenčních jevů až po vysoké frekvence v pásmech kolem 300 GHz a výše, podle zvoleného modulu a typu úlohy.

Z pohledu praxe je cenné, že software je postavený s vazbou na konstrukční prostředí. Uživatel tak nemusí přeskakovat mezi odděleným CAD a odděleným simulačním světem při každé drobné změně geometrie. U některých variant a modulů se pracuje přímo v prostředí navázaném na CAD, což zkracuje iterace a zjednodušuje správu modelů. U 2D elektromagnetických úloh je k dispozici i řešení embedded v SOLIDWORKS, zatímco jiné části portfolia se běžně spojují s Autodesk Inventorem.

To je dobrá zpráva hlavně pro týmy, které chtějí simulační výpočty zařadit do běžného návrhového procesu, ne až jako závěrečnou kontrolu. Přehled modulů je dostupný i na stránce 4CAD Solution, širší kontext CAD workflow a návazných nástrojů pak lze sledovat i na Techcad.cz.

Přehled modulů EMAG, RF & Microwave a Motors

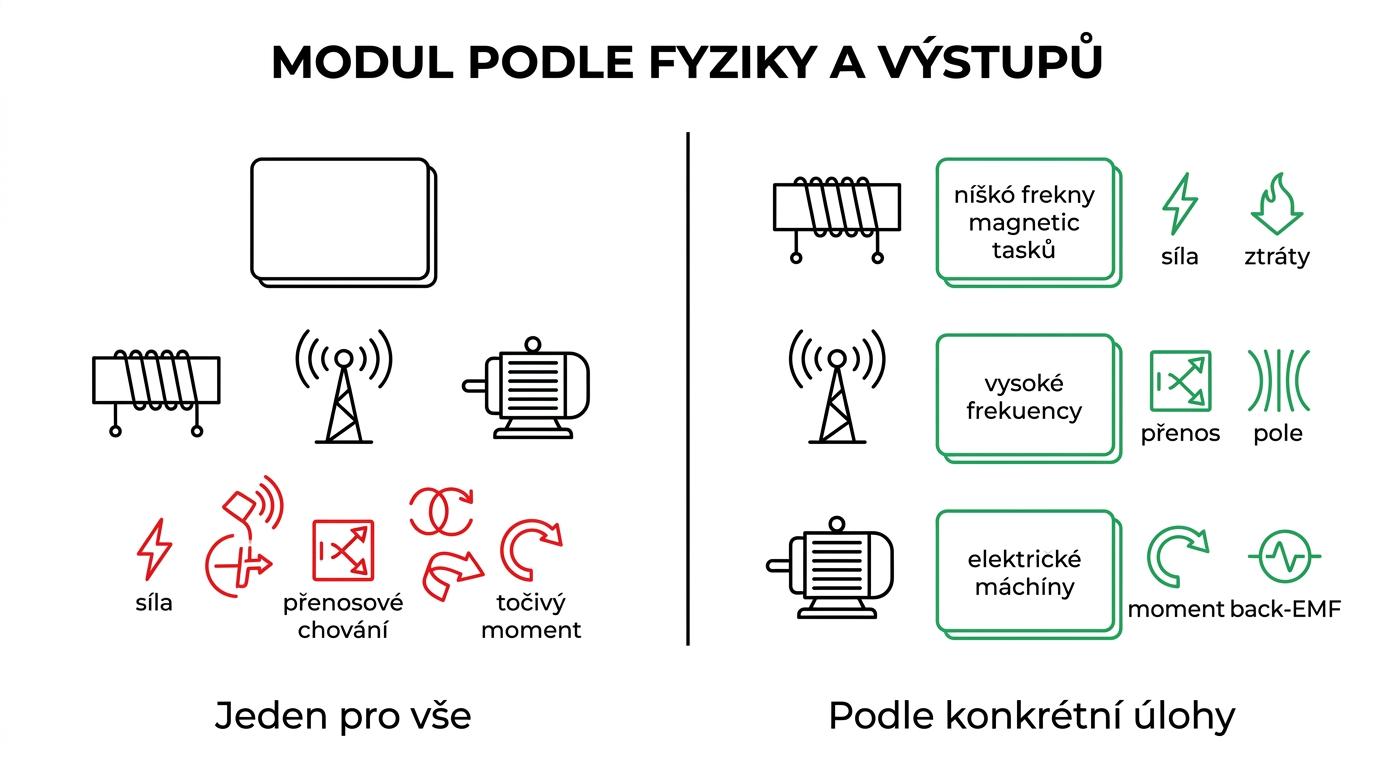

Základní orientace je jednoduchá. Jedna platforma, tři odlišné směry použití. Rozhodující je frekvenční oblast, fyzikální charakter úlohy a očekávané výstupy.

[markdown] | Modul | Typ úloh | Typické použití | Běžné výstupy | | --- | --- | --- | --- | | EMAG | nízké a střední frekvence | solenoidy, transformátory, sběrnice, pojistky, aktuátory | magnetická indukce, síly, indukčnost, ztráty, oteplení | | RF & Microwave | vysoké frekvence | antény, filtry, konektory, RF a mikrovlnné komponenty, vysokorychlostní propoje | S-parametry, pole, rezonance, impedance, přizpůsobení | | Motors | elektrické stroje | BLDC, PMSM a další typy motorů a generátorů | točivý moment, back-EMF, ztráty, indukčnost, hustota toku | [/markdown]

Tahle dělba je praktická i pro rozhodování v týmu. Není nutné hledat univerzální solver pro úplně všechno. Mnohem lepší je sáhnout po modulu, který odpovídá konkrétní úloze a dává správné výstupy bez zbytečných kompromisů.

Modul EMAG pro nízké a střední frekvence v konstrukční praxi

EMAG míří na úlohy, kde se řeší elektromagnetická pole v nízkých a středních frekvencích. To zahrnuje široké spektrum zařízení, od klasických solenoidů a relé až po transformátory, pojistky, sběrnice nebo různé průmyslové aktuátory. Jde o oblast, kde se často potkává elektrický návrh s mechanickou funkcí výrobku.

Velká výhoda tohoto typu simulace je v tom, že konstruktér nevidí jen hezký barevný obrázek pole. Dostává data pro rozhodnutí. Jaká bude síla v aktuátoru? Kde vzniknou nejvyšší ztráty? Nepřehřívá se kritické místo? Jak se projeví změna materiálu jádra nebo úprava mezery? Právě tyto otázky bývají v reálném vývoji cennější než samotný výpočet.

U EMAG se navíc často řeší pohybová vazba pro zařízení s pohyblivými částmi. To je podstatné u motorů, aktuátorů a systémů, kde poloha součásti výrazně mění magnetický obvod. Když se k tomu přidá tepelná a konstrukční vazba, lze sledovat i návazné jevy, tedy mechanické namáhání, deformace nebo odvod tepla.

Typické oblasti použití zahrnují:

• solenoidy
• sběrnice
• transformátory
• pojistky
• relé a aktuátory

Právě v těchto úlohách bývá přínos simulace velmi rychle měřitelný. Méně fyzických prototypů, méně slepých úprav a lepší kontrola nad tím, co se v zařízení skutečně děje.

Modul RF & Microwave pro antény, mikrovlnné prvky a vysoké frekvence

Jakmile se návrh přesune do vysokofrekvenční oblasti, změní se pravidla hry. Už nestačí sledovat jen rozložení proudu nebo magnetickou sílu. Důležité jsou odrazy, vazby, rezonance, vyzařování a parametry přenosu. Tady nastupuje RF & Microwave, respektive řešení typu full-wave 3D pro vysokofrekvenční elektronické struktury.

Tento modul se hodí pro antény, RF a mikrovlnné komponenty, filtry, konektory, přechody, mm-wave prvky nebo vysokorychlostní propojky. Místo jednoduché odpovědi ano nebo ne přináší detailní pohled na chování struktury v pracovním pásmu. Konstruktér nebo RF specialista tak může vyhodnotit S-parametry, přizpůsobení, pole v okolí prvku i citlivost návrhu na změny geometrie.

Dobře je to vidět na anténách a konektorech. I drobná změna tvaru, dielektrika nebo rozměru může zásadně posunout chování celé soustavy. Simulace proto nepomáhá jen při finálním ověření. Má velkou hodnotu už v rané fázi, kdy se hledá vhodná topologie.

Praktické je i to, že vysokofrekvenční analýza nemusí končit u elektromagnetického výsledku. U vybraných řešení je dostupná i elektro tepelná vazba nebo pomocné nástroje pro návrh přenosových vedení. To dává smysl hlavně tam, kde se kombinují vysoké frekvence, husté osazení a nároky na tepelnou stabilitu.

Krátce řečeno, RF & Microwave není jen o simulaci antény. Je to nástroj pro návrh funkčního vysokofrekvenčního chování celé struktury.

Modul Motors pro návrh elektromotorů a elektrických strojů

Návrh elektromotoru je samostatná disciplína. Nestačí spočítat pouze pole v jednom řezu. Je třeba sledovat moment, ztráty, zpětnou elektromotorickou sílu, indukčnost, průběh ve vzduchové mezeře i chování v čase. Právě pro tento typ úloh je určen modul Motors.

Jeho síla spočívá v tom, že kombinuje analytické přístupy a metodu konečných prvků podle toho, co je pro danou fázi návrhu nejvhodnější. To je v praxi velmi užitečné. V úvodu vývoje potřebuje tým rychle porovnat varianty. Později přichází podrobnější validace, jemnější ladění geometrie a kontrola provozních stavů. Jediný typ solveru na to často nestačí.

Uživatelé oceňují i průvodce návrhem, označovaný jako MotorWizard, který pomáhá počítat parametry důležité pro návrh stroje. Patří sem průběh točivého momentu, hustota toku ve vzduchové mezeře, back-EMF i fázová indukčnost. To nejsou akademické hodnoty, ale data, podle kterých se rozhoduje o geometrii, vinutí, materiálu a provozní strategii.

Při výběru modulu pro elektrické stroje se vyplatí sledovat několik bodů:

• Typ stroje: zda jde o BLDC, PMSM, generátor, aktuátor nebo speciální rotační zařízení
• Požadované výstupy: moment, ztráty, účinnost, back-EMF, indukčnost, teplotní odezva
• Fáze vývoje: rychlé variantní porovnání, detailní FEA validace nebo kombinace obojího
• Vazba na mechaniku: rotor, mezera, pohyb, vibrace a návaznost na reálné zatížení

Když se motor vyvíjí bez této vrstvy analýzy, často se jen opakují prototypy. Se správně nastaveným simulačním postupem je možné část těchto iterací přesunout do virtuálního prostoru a fyzické testy nechat až na opravdu podstatné ověření.

Multiphysics vazby: teplo, pohyb a mechanická odezva

U elektromagnetických výpočtů bývá velká chyba končit u samotného pole. Reálný výrobek se nechová izolovaně. Ztráty se mění na teplo, teplo mění vlastnosti materiálů, pohyb mění magnetický obvod a mechanické zatížení může ovlivnit spolehlivost i životnost.

Proto je cenné, že EMWORKS je v praxi spojován i s multiphysics vazbami. U nízkofrekvenčních úloh to může znamenat návaznost na tepelné ztráty, kinematiku nebo deformace. U vysokofrekvenčních aplikací má smysl elektro tepelná kontrola. U motorů je zase přirozené sledovat elektromagnetický návrh spolu s mechanikou a chlazením.

Když tým staví rozumný workflow, často postupuje takto:

1. vybere kritickou úlohu s měřitelným přínosem
2. připraví čistou geometrii a správné materiálové modely
3. porovná simulaci s referenčním měřením nebo známým stavem
4. vytvoří opakovatelnou šablonu pro další projekty

Tím se ze simulace nestane jednorázový experiment, ale stabilní součást vývoje.

Jak vybrat správný modul EMWORKS pro konkrétní projekt

Nejlepší volba nezačíná u názvu modulu, ale u otázky, co přesně potřebujete spočítat. Pokud řešíte magnetické síly, indukčnost, ztráty a chování zařízení v nízkých až středních frekvencích, dává smysl EMAG. Pokud vás zajímají antény, vyzařování, přenosové charakteristiky a S-parametry, je na místě RF & Microwave. Praktický dopad volby frekvenčního pásma dobře ilustruje článek Karaokenights o rozdílech mezi UHF a 2.4 GHz bezdrátovými mikrofony, kde hraje roli dosah, rušení i prostředí. Pokud je středem návrhu elektrický stroj, má největší smysl Motors.

Dobré je myslet i na to, jak budou výsledky použity dál. Někdy stačí jednorázová validace. Jindy je cílem pravidelná parametrická práce s variantami. A někdy se simulační část stává pevným krokem před každým uvolněním konstrukce. Právě tady se ukáže, zda software dobře zapadá do běžného CAD workflow a jestli umí nabídnout rychlou iteraci bez zbytečně složité přípravy.

Pro pilotní nasazení bývá ideální vybrat jeden reprezentativní projekt. Třeba sběrnici se silovým zatížením, RF konektor nebo malý motor, u kterého už existují měření. Na tomto typu úlohy se nejlépe ověří přesnost, rychlost práce i to, jak dobře tým zvládne interpretaci výsledků.

Podrobnější přehled produktové řady je možné najít na 4-cad.cz, technické materiály k vysokofrekvenčním a 2D řešením pak nabízí i oficiální web EMWorks. Pokud už ve firmě funguje Autodesk Inventor nebo SOLIDWORKS a elektromagnetická analýza má být součástí běžného vývoje, je právě tohle typ nástroje, který stojí za ověření na reálném modelu, ne jen na ukázkové demonstraci.
