4CAD: Reverse engineering na zakázku

Chybí vám výkresy, ale díl, sestava nebo technický celek fyzicky existuje? 4CAD Solution s.r.o. zajišťuje reverse engineering na zakázku od 3D skenu přes převod point cloud dat do editovatelného 3D CAD modelu až po kontrolu odchylek před dalším použitím.

Pomáháme konstrukčním a výrobním firmám, servisním a údržbovým týmům i technickým oddělením, která potřebují vrátit reálný stav do CADu bez zdlouhavého ručního překreslování. Jako tým certifikovaných odborníků na CAD/CAM, automatizaci konstrukce a 3D technologie držíme celý workflow v jednom místě, takže dostanete použitelný model pro náhradní díl, redesign, modernizaci i další kontrolu kvality.

Reverse engineering na zakázku pro firmy bez aktuální CAD dokumentace

Reverse engineering dává smysl ve chvíli, kdy fyzická součást existuje, ale původní data chybí, neodpovídají skutečnosti nebo už nejsou vhodná pro další úpravy. 4CAD Solution převádí skutečnou geometrii do CAD podoby tak, abyste mohli pokračovat v konstrukci, ne začínat od nuly.

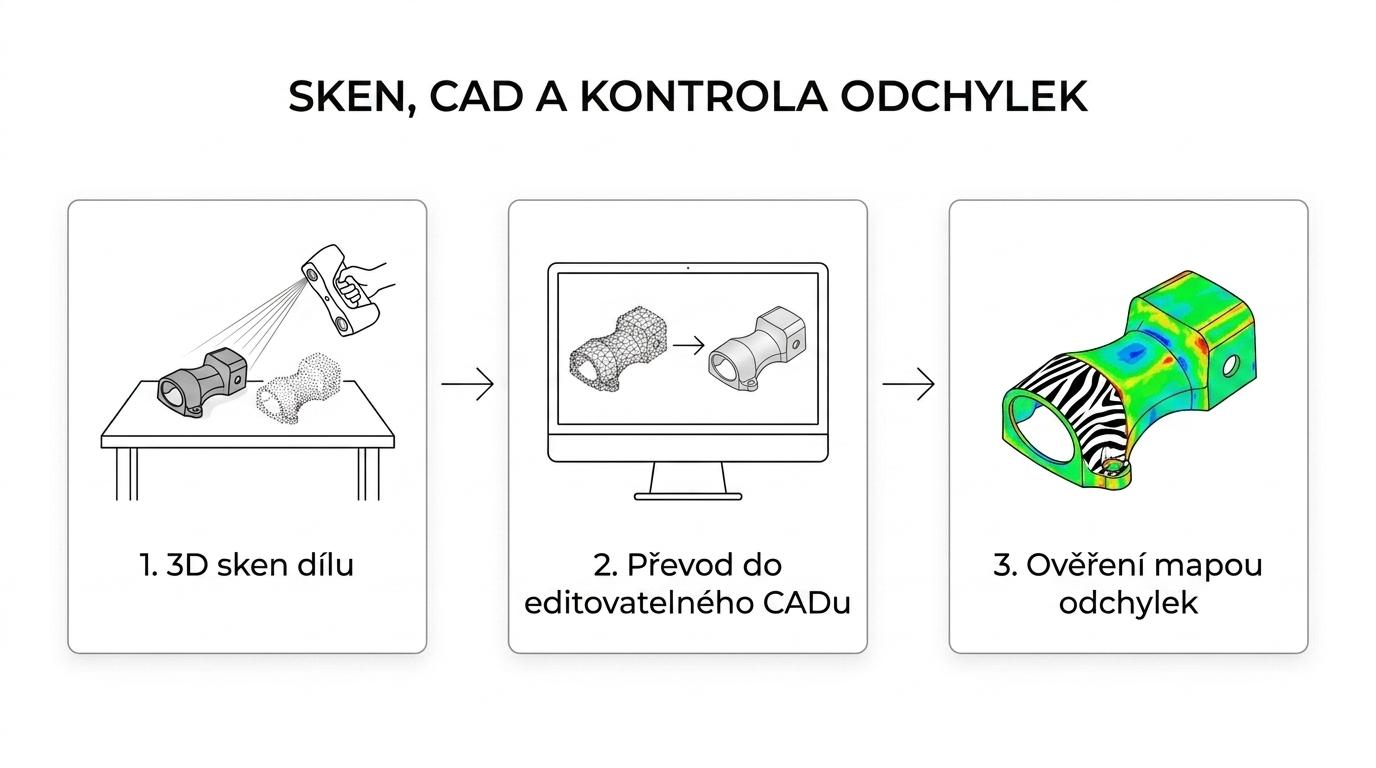

V praxi to znamená workflow sken → CAD → kontrola. Nezůstáváme u point cloudu nebo polygonální sítě, ale vytváříme plošný 3D model určený pro další práci v běžných CAD systémech.

"4CAD Solution pracuje ve workflow sken → CAD → kontrola, ne jen s odevzdáním samotného 3D skenu."

Tento postup je vhodný pro náhrady, modernizace i další úpravy dílů, kde potřebujete zachytit skutečný tvar a převést ho do editovatelné podoby. Oproti ručnímu modelování nad neúplnými podklady tím snižujete riziko chyb už v zadání.

4CAD Solution převádí point cloud a polygonální síť do editovatelného 3D CAD modelu

Základem reverse engineeringu je přesné zachycení povrchu fyzické součásti 3D skenem a práce s point cloud daty. 4CAD Solution z těchto dat vytváří plošný CAD model, který je pro konstrukci, úpravy a dokumentaci výrazně použitelnější než samotný mesh.

Pokud potřebujete plně editovatelnou geometrii, rozhoduje výsledný typ modelu, ne jen to, že je objekt naskenovaný. Proto se soustředíme na převod polygonální sítě do CAD podoby typu B-rep, se kterou lze dál pracovat, upravovat ji, kótovat a zapojit ji do navazující konstrukce.

4CAD Solution dodává výstupy i ve formátech IGES nebo STEP, takže model můžete bez zbytečných překážek otevřít v běžných CAD prostředích a použít třeba v SOLIDWORKS nebo AutoCADu.

"4CAD Solution převádí polygonální síť do plošného 3D CAD modelu a výstup dodává i jako IGES nebo STEP."

Pro vás je důležité hlavně to, že výsledkem není slepý datový soubor bez další hodnoty. Dostáváte model, který lze použít pro výrobu náhradního dílu, úpravu konstrukce, porovnání se skutečností nebo jako základ pro další vývoj.

Kontrola odchylek a zebra mapa v reverse engineeringu 4CAD snižují riziko před výrobou

U 4CAD reverse engineering nekončí odevzdáním modelu. Výsledný CAD ověřujeme proti naskenovaným datům pomocí barevné mapy odchylek, takže vidíte, kde se model a skutečný povrch shodují a kde je potřeba řešit toleranci nebo úpravu.

Pro kontrolu hladkosti a návaznosti ploch používáme zebra mapu. Ta pomáhá odhalit problematická místa ještě před tím, než model pošlete do výroby, do další konstrukční úpravy nebo do inspekčního procesu.

"Přesnost v 4CAD Solution ověřujeme barevnou mapou odchylek a zebra mapou před dalším použitím modelu."

Pro vás to znamená méně nejasností mezi skenem a CADem. 4CAD Solution tím zkracuje cestu od fyzického dílu k datům, na která se můžete při dalším rozhodování spolehnout.

Kdy je reverse engineering od 4CAD správná volba pro náhradní díly, redesign a modernizaci

Ne každá zakázka potřebuje nové modelování od začátku. 4CAD Solution nasazuje reverse engineering hlavně tam, kde už reálný objekt existuje a je rychlejší, bezpečnější nebo přesnější ho nasnímat a přemodelovat než dohledávat staré podklady.

Typicky jde o situace jako:

• chybí původní 2D nebo 3D dokumentace a potřebujete vyrobit náhradní díl
• dokumentace existuje, ale skutečný stav dílu nebo sestavy je po úpravách jiný
• potřebujete převést starší součást do CADu kvůli redesignu nebo modernizaci
• chcete navázat kontrolu kvality, simulace nebo další konstrukční změny na reálná data
• řešíte jednorázový díl, prototyp nebo část zařízení, kde je důležitý skutečný tvar

Pokud si nejste jistí, jaký typ výstupu zvolit, 4CAD Solution s vámi nejdřív upřesní účel modelu. Jiný postup je vhodný pro výrobu náhrady, jiný pro kontrolní porovnání a jiný pro další konstrukční vývoj.

Jak probíhá reverse engineering zakázky u 4CAD Solution

Aby byl výstup opravdu použitelný, řešíme hned na začátku tři věci: k čemu bude model sloužit, jak přesná musí být výsledná geometrie a v jakém formátu s ní budete dál pracovat. Díky tomu nevzniká zbytečně těžký model ani data, která se obtížně předávají do výroby nebo konstrukce.

Typický postup u 4CAD Solution vypadá takto:

1. Zadání a účel modelu: Ujasníme si, zda potřebujete náhradní díl, podklad pro úpravy, kontrolní porovnání nebo digitální dokumentaci skutečného stavu.
2. 3D sken a příprava dat: Zajistíme nasnímání součásti nebo navážeme na připravená naskenovaná data a připravíme point cloud či polygonální síť pro další práci.
3. Přemodelování do CAD: Z naskenovaných dat vytvoříme plošný 3D CAD model určený pro editaci a další použití.
4. Kontrola odchylek a export: Ověříme přesnost přes barevnou mapu odchylek a zebra mapu a připravíme export podle navazujícího workflow.

Termín i cena se odvíjejí od velikosti dílu, složitosti ploch, stavu předlohy a požadovaných výstupů. 4CAD Solution proto nacení reverse engineering podle reálného rozsahu skenu, modelace a kontroly, ne podle obecné šablony.

Pokud reverse engineering navazuje na další konstrukční práci, umíme pomoci i s širším CAD/CAM workflow, automatizací návrhu a školením pro běžně používaná konstrukční prostředí.

Jaké výstupy od 4CAD dostanete pro další konstrukci, výrobu a kontrolu

Výstupem nemusí být jen jeden soubor. 4CAD Solution připravuje reverse engineering tak, aby vaše konstrukce, výroba nebo technická kontrola dostaly data, která skutečně použijí.

Podle zadání typicky dodáváme:

• editovatelný 3D CAD model
• export ve formátu IGES nebo STEP
• porovnání modelu se skenem přes barevnou mapu odchylek
• kontrolu hladkosti a návaznosti ploch pomocí zebra mapy
• podklad pro další konstrukční úpravy, výrobu nebo kontrolu kvality

Pokud potřebujete nejdřív nasnímání dílu nebo objektu, 4CAD Solution umí reverse engineering navázat na službu 3D skenování. Pro širší návaznost na CAD/CAM a konstrukční digitalizaci můžete využít i informace a nástroje na Techcad.cz.

Pošlete 4CAD Solution díl, sken nebo zadání a získáte jasný návrh postupu

Stačí nám popsat, co má být výsledkem: náhradní díl, CAD model pro úpravy, kontrolní porovnání nebo podklad pro modernizaci. Podle fyzického dílu, dostupných dat a požadovaného formátu vám 4CAD Solution navrhne vhodný reverse engineering workflow, rozsah výstupů i další krok bez zbytečného překreslování.
