4CAD: Laserové skenování hal

Když potřebujete znát skutečný stav haly před rekonstrukcí, změnou layoutu nebo technickou úpravou, nestačí orientační měření a staré výkresy. 4CAD Solution s.r.o. dodává laserové skenování hal jako reálný podklad pro projektování, výrobu i správu objektu, od zaměření až po point cloud, 2D výkresy, 3D modely a BIM data.

Ve 4CAD propojujeme 3D skenování s navazujícím CAD a BIM zpracováním, takže nedostanete jen surová data, ale výstupy, se kterými můžete rovnou pracovat v Revit, AutoCAD nebo Archicad. To je zásadní ve chvíli, kdy řešíte rekonstrukci výrobní haly, přesun technologií, kontrolu skutečného stavu nebo pasportizaci objektu.

Laserové skenování hal pro rekonstrukce, layout výroby a as-built dokumentaci

4CAD Solution pomáhá výrobním firmám, projektantům, developerům, facility managementu i veřejnému sektoru získat přesný obraz existujícího stavu haly. Skenování využijete tam, kde se rozhoduje podle reality, ne podle odhadů nebo neaktuální dokumentace.

Zaměřujeme konstrukce hal, výrobní prostory, technologie i inženýrské sítě jako jednotný 3D podklad pro další práci. Díky tomu nevycházíte z odhadů, ale ze skutečně zaměřeného stavu haly.

"4CAD Solution dodává zaměření hal se zpracováním do mračen bodů, 2D výkresů, 3D modelů a BIM dat."

Tento typ podkladu je praktický hlavně pro rekonstrukce, změny dispozic, plánování výroby, osazování nových prvků a kontrolu kolizí mezi návrhem a realitou. Pokud potřebujete ověřit prostor pro nové potrubí, vzduchotechniku, kabelové trasy, ocelové konstrukce nebo výrobní linky, přesné zaměření vám zkrátí počet doměrek i úprav během projektu.

Jaké výstupy z laserového skenování hal dostanete pro Revit, AutoCAD a Archicad

4CAD Solution nestaví službu jen na samotném sběru dat. Hlavní hodnota je v tom, že ze skenování připravíme výstup podle toho, jak s ním chcete dál pracovat v projekci, koordinaci nebo správě objektu.

Nejčastěji dodáváme tyto podklady:

• Point cloud: registrované mračno bodů jako přesný 3D základ skutečného stavu
• 2D výkresy: půdorysy, řezy a pohledy ve formátu DWG nebo PDF
• 3D model nebo BIM data: podklady pro koordinaci profesí, as-built dokumentaci a návazné projektování

4CAD připraví rozsah výstupu podle zadání, takže můžete objednat jen point cloud, nebo kompletní převod do výkresové a modelové dokumentace. To je důležité hlavně tehdy, když na zaměření haly navazuje projektování nových prvků, kontrola kolizí nebo tvorba as-built dokumentace.

"Výstupy od 4CAD Solution jsou kompatibilní s Revit, AutoCAD a Archicad."

Pro rozsáhlé haly je důležité myslet i na použitelnost dat. Point cloud může obsahovat stovky milionů až miliardy bodů, proto s vámi předem řešíme, jaký formát, členění a úroveň detailu budou pro váš tým opravdu praktické.

4CAD převádí registrované skeny na použitelné podklady pro projekt a výrobu

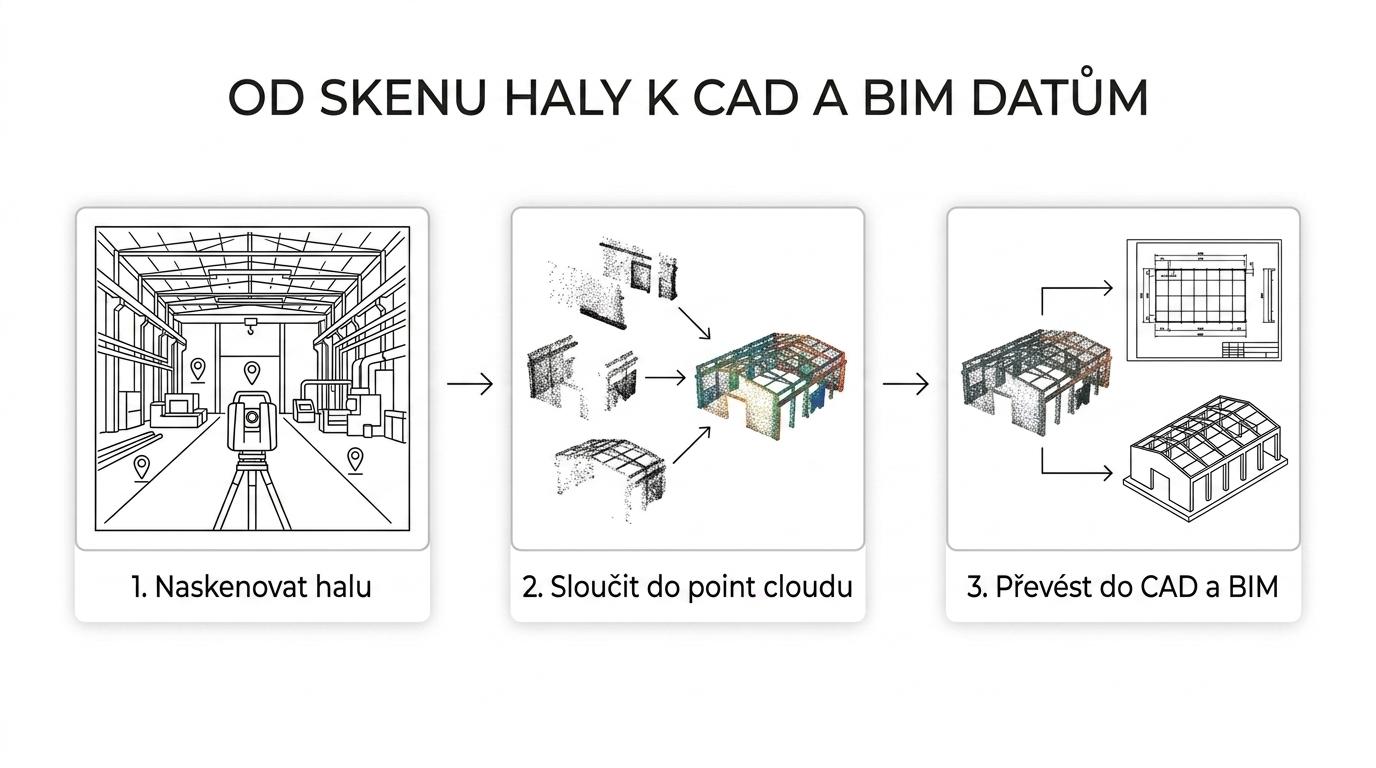

Samotné nasnímání haly je jen první krok. 4CAD Solution pracuje workflow, ve kterém se prostor naskenuje z více pozic, jednotlivé skeny se zaregistrují do jednoho point cloudu a pak se podle zadání převádějí do CAD nebo BIM výstupů.

Pro vás to znamená jednoho partnera pro celé scan-to-model zpracování. Nemusíte zvlášť řešit zaměření, zvlášť registraci dat a zvlášť převod do výkresů nebo modelu pro projektanta, technologii či investora.

4CAD Solution je silná volba i tehdy, když na skenování haly navazuje konstrukční nebo výrobní práce. Vedle 3D skenování řešíme také CAD/CAM, automatizaci konstrukce a 3D technologie, takže výsledná data umíme připravit i s ohledem na další návrh, koordinaci profesí nebo výrobní dokumentaci.

Zaměření výrobních hal, technologií a inženýrských sítí bez zbytečných doměrek

Ve výrobních a technických objektech obvykle nestačí zachytit jen obvodové stěny a sloupy. 4CAD Solution zaměřuje i potrubní rozvody, vzduchotechniku, kabelové trasy, ocelové konstrukce, technologické celky a další prvky, které mají přímý vliv na rekonstrukci, instalaci nebo koordinaci profesí.

Právě v těchto situacích vzniká největší rozdíl mezi obyčejným měřením a skutečně použitelným 3D podkladem. Když máte přesně zdokumentovanou konstrukci i technologie, projektant nebo dodavatel navrhuje nové řešení nad reálným stavem, ne nad zjednodušeným schématem.

"4CAD Solution používá 3D skenování hal jako podklad pro rekonstrukce, layout výroby i technické úpravy."

4CAD Solution je relevantní partner i pro správce budov a průmyslových areálů, kteří potřebují podklady pro pasportizaci. U objektů s elektroinstalací, plynem, tlakovými nebo zdvihacími zařízeními je přesná evidence skutečného stavu důležitá i pro dokumentaci a bezpečný provoz, zvlášť pokud se v objektu historicky měnily technologie a původní podklady už neodpovídají realitě.

Co si s 4CAD ujasníte před skenováním haly: rozsah, provoz, cena a termín

Aby pro vás laserové skenování haly mělo skutečný přínos, potřebujeme hned na začátku vědět, co z dat vznikne. Jiný rozsah dává smysl pro čistý as-built podklad, jiný pro rekonstrukci technologické části a jiný pro BIM model budovy.

Při přípravě zakázky 4CAD Solution řeší hlavně tyto body:

• Požadované výstupy: point cloud, DWG výkresy, 3D model, BIM data
• Rozsah zaměření: celá hala, vybraná část, technologie, strojní dispozice, sítě
• Provozní podmínky: přístup do objektu, bezpečnost, omezení výroby, časová okna
• Míra detailu: co musí být zachyceno kvůli projektu, montáži nebo koordinaci
• Návaznost na software: zda budete data používat v Revit, AutoCAD, Archicad nebo jiném prostředí

Cena i termín se odvíjí od velikosti objektu, členitosti prostoru, hustoty technologií a typu výstupu. 4CAD proto připravuje nabídku podle skutečného účelu zakázky, ne jen podle počtu metrů čtverečních.

Kdy je 4CAD Solution pro laserové skenování hal správná volba

4CAD Solution dává největší smysl ve chvíli, kdy ze skenu potřebujete udělat použitelný pracovní podklad pro další rozhodnutí. Typicky tehdy, když:

• Rekonstruujete halu: a potřebujete spolehlivý podklad místo neaktuální dokumentace
• Měníte layout výroby: a řešíte nové rozmístění strojů, tras a technologií
• Projektujete nové profese: a potřebujete ověřit prostor, návaznosti a možné kolize
• Připravujete as-built nebo BIM: a chcete data pro koordinaci v běžném projektovém software
• Řešíte pasportizaci objektu: a potřebujete přesně zachytit skutečný stav budovy a zařízení

Pokud hledáte partnera, který vám halu nejen naskenuje, ale také připraví výstupy pro projekční, výrobní nebo správní použití, 4CAD Solution s.r.o. je na to vybavená kombinací 3D technologií, CAD/BIM know-how a navazujících služeb.

Pošlete nám základní informace o hale, účel zaměření a požadovaný výstup. 4CAD vám navrhne rozsah laserového skenování tak, aby výsledná data opravdu pomohla vaší rekonstrukci, projektu nebo provozu.
