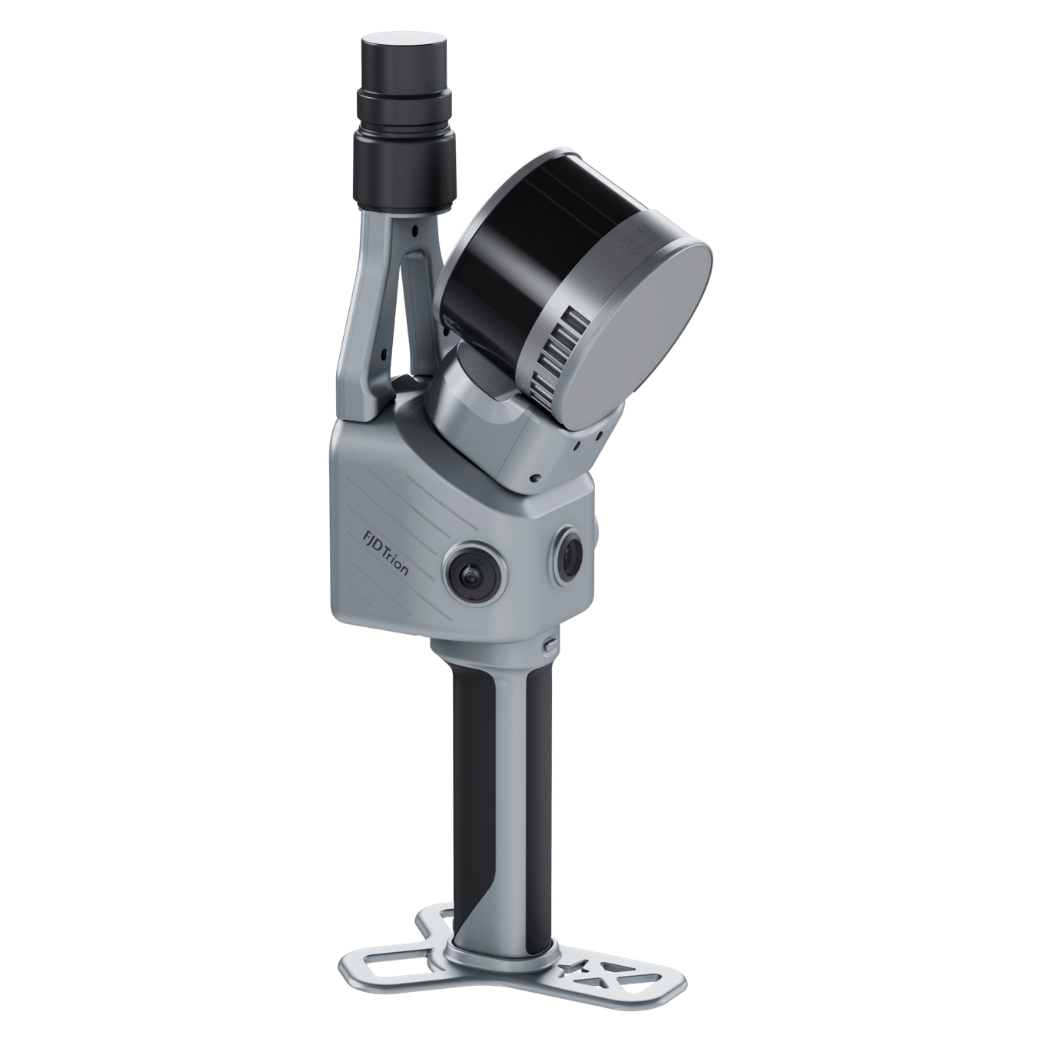

FJD Trion T1 – hybridní mobilní a terestrický 3D skener
Jeden skener pro celou zakázku. Rozsáhlé plochy rychle projdete v mobilním režimu, a kde záleží na detailu, přepnete na skenování ze stativu s přesností 4 mm na 10 m – vše v jednom pracovním postupu.
Profesionální skenování podle vašich podmínek
4 mm
Relativní přesnost ze stativu na 10 m
2 režimy
Mobilní i terestrické skenování jedním přístrojem
640 000
Bodů za sekundu
3,5 hodiny
Výdrž na dvě bateriové rukojeti
až 120 m
Dosah v mobilním režimu

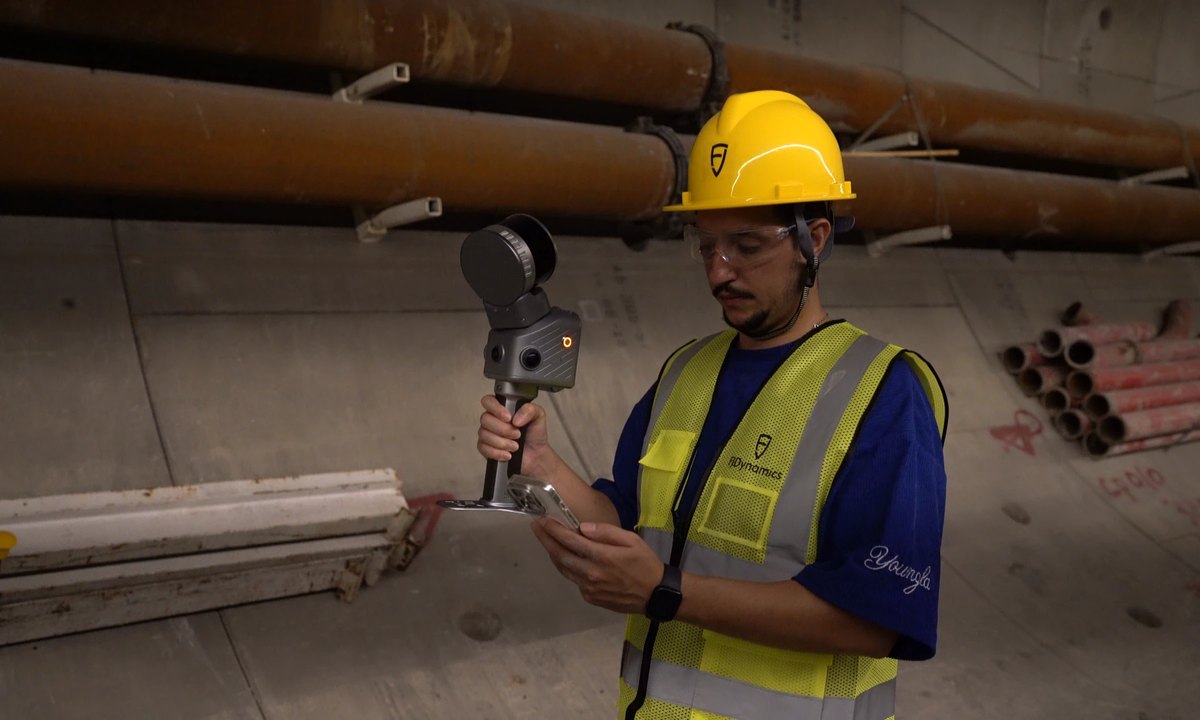

Mobilní režim: pokryjete víc za kratší dobu
V mobilním režimu se volně pohybujete a snadno projdete členité prostory i rozsáhlé plochy. Dosah až 120 m a relativní přesnost ≤ 1 cm. Skenovat můžete z ruky, z vozidla i ze vzduchu.

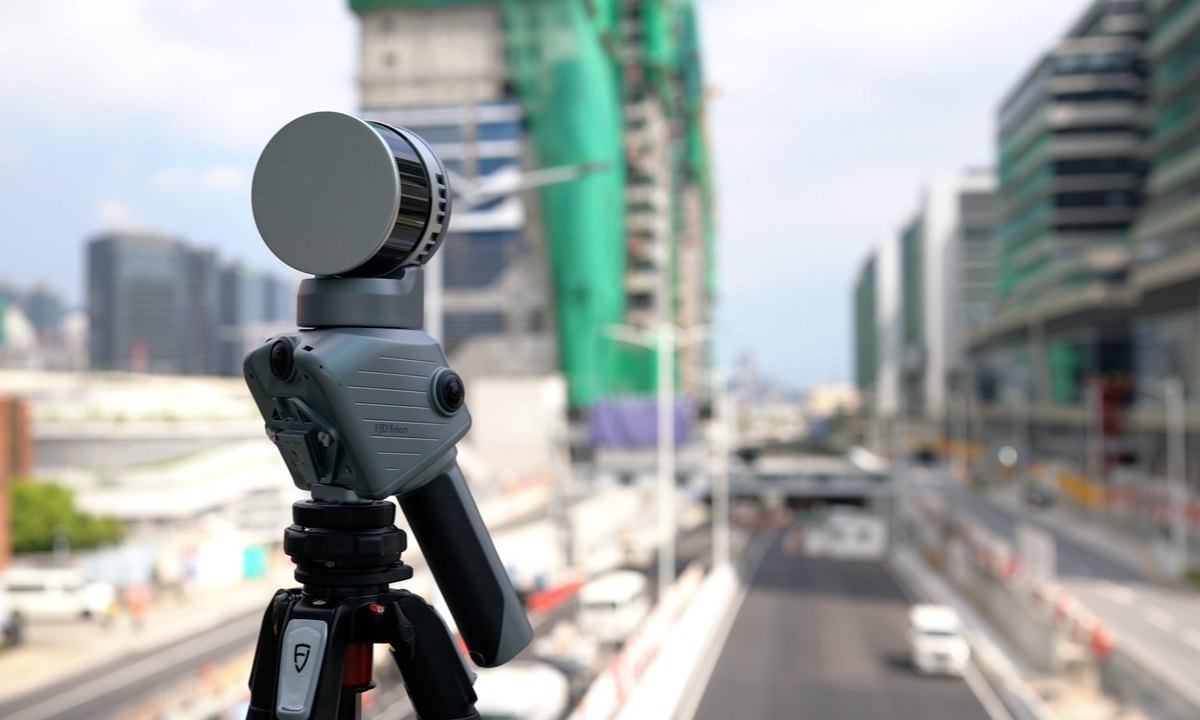

Terestrický režim: přesnost tam, kde na ní záleží
Kritická místa naskenujete ze stativu s milimetrovou přesností a jemnějším detailem – 4 mm na 10 m a 8 mm na 30 m, s dosahem až 60 m. Stanovisko zabere 30 sekund až 2 minuty podle zvolené hustoty, vždy se stejnou jmenovitou přesností.

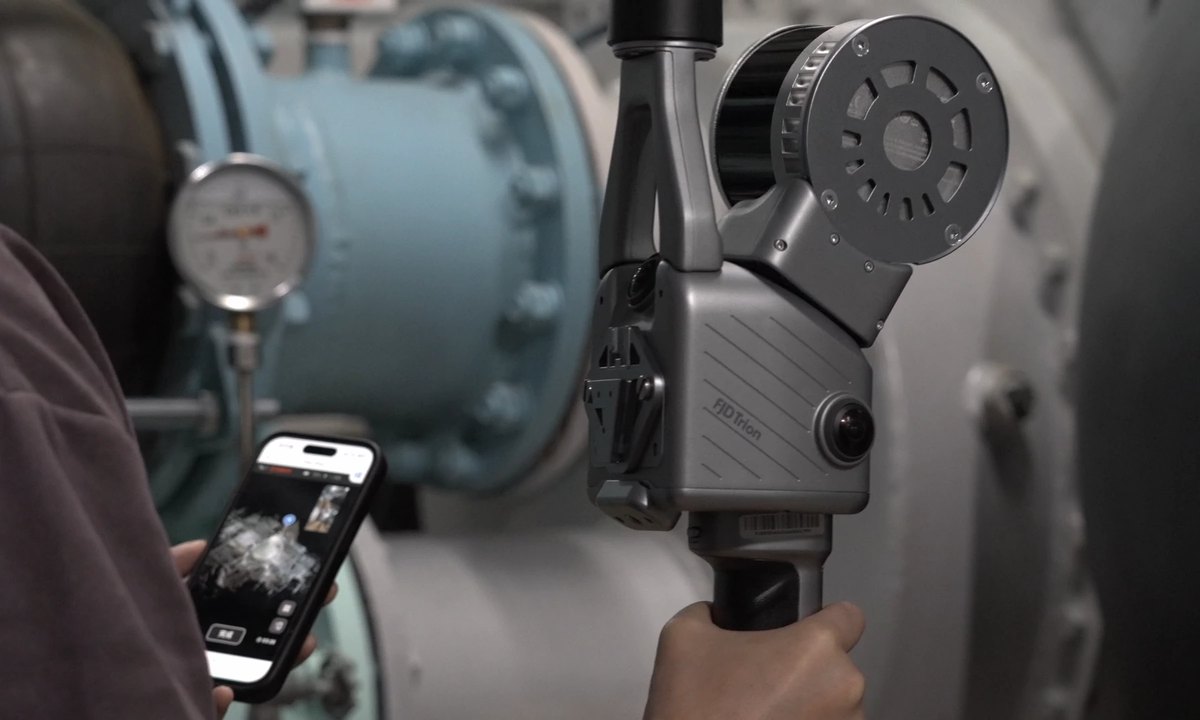

Vidíte, jak sken vzniká
Dvě 48Mpx kamery pořizují na každém stanovisku 360° panoramata pro věrné obarvení mračna bodů. Obarvené mračno sledujete v reálném čase ve 2D i 3D, takže případná nenaskenovaná místa odhalíte ještě před odchodem z lokality.

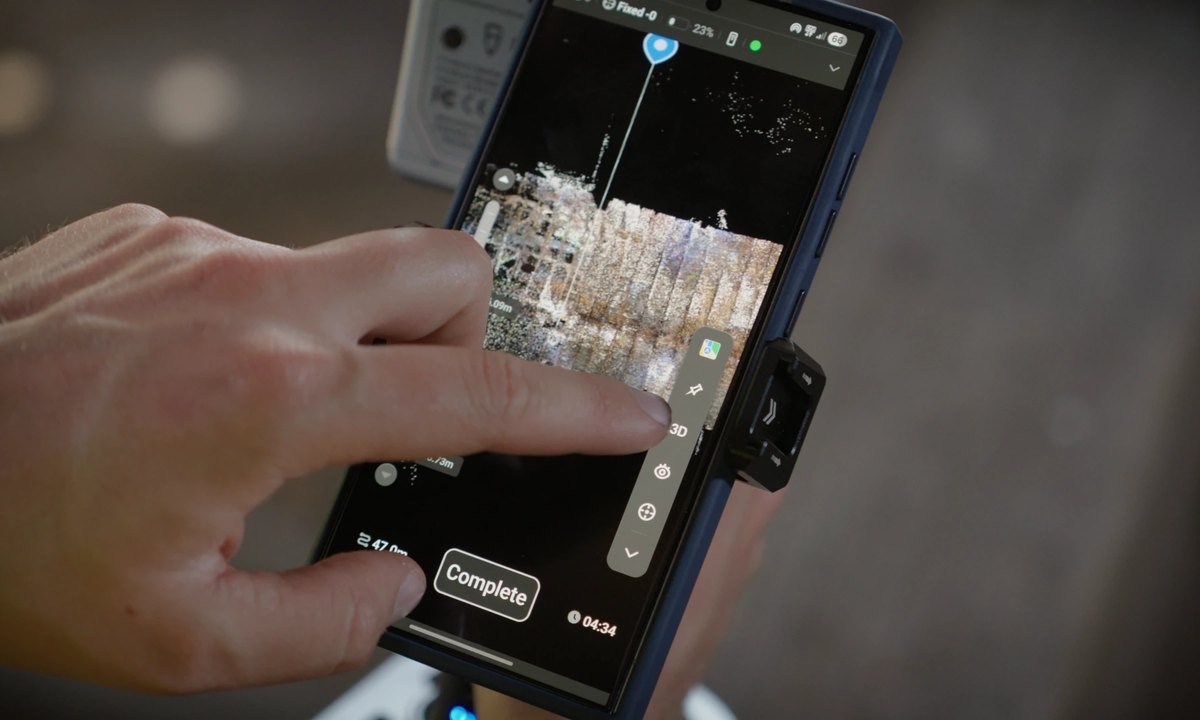

Velké zakázky bez ručního spojování
T1 zvládne souvislé skenování až 1 hodinu v kuse. Rozsáhlou lokalitu nasnímáte po etapách, nebo se později vrátíte doplnit změny – stačí navázat na již naskenovanou oblast a software data spojí automaticky, bez ručního skládání mračen.
Přizpůsobí se podmínkám na místě
Od dlouhých liniových staveb po rozsáhlé a členité areály: T1 nastavíte pro skenování ze stativu, z ruky, z vozidla nebo ze vzduchu podle toho, co lokalita vyžaduje.

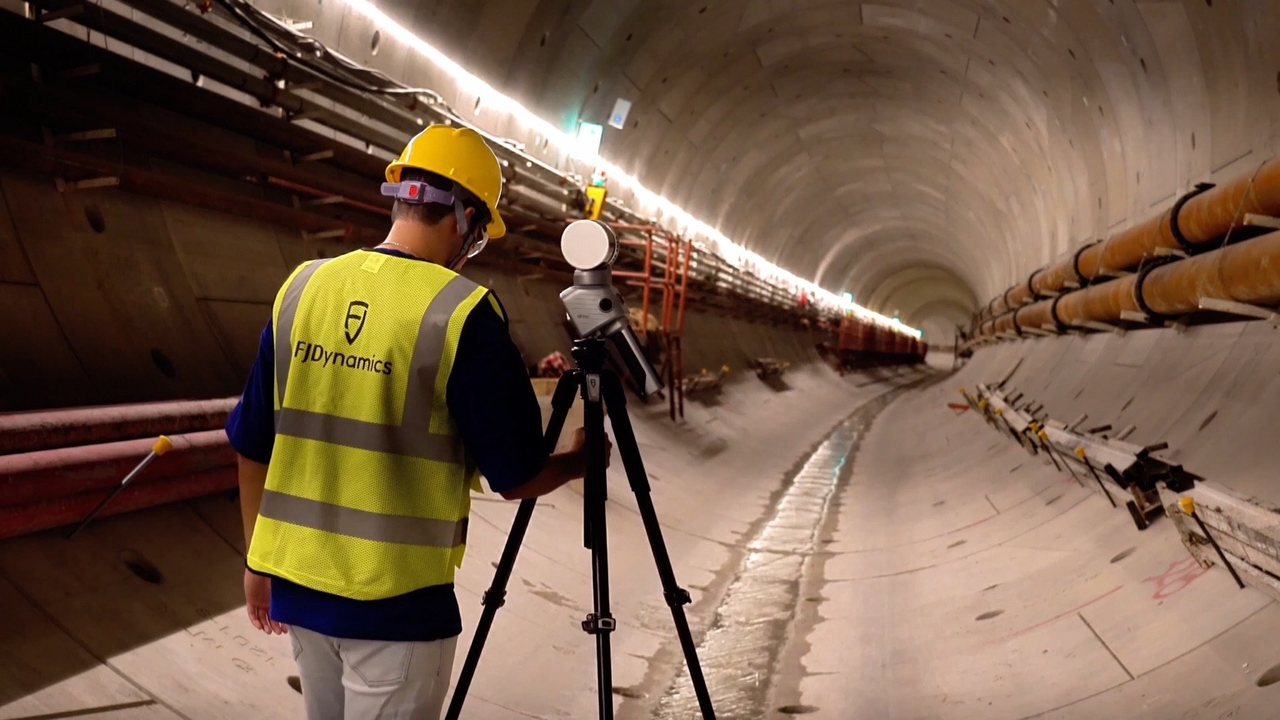

Propojená stanoviska
Při přesunu mezi stanovisky zaznamenává multisenzorový SLAM jejich vzájemnou polohu, takže se skeny z různých stanovisek při zpracování zarovnají efektivněji.

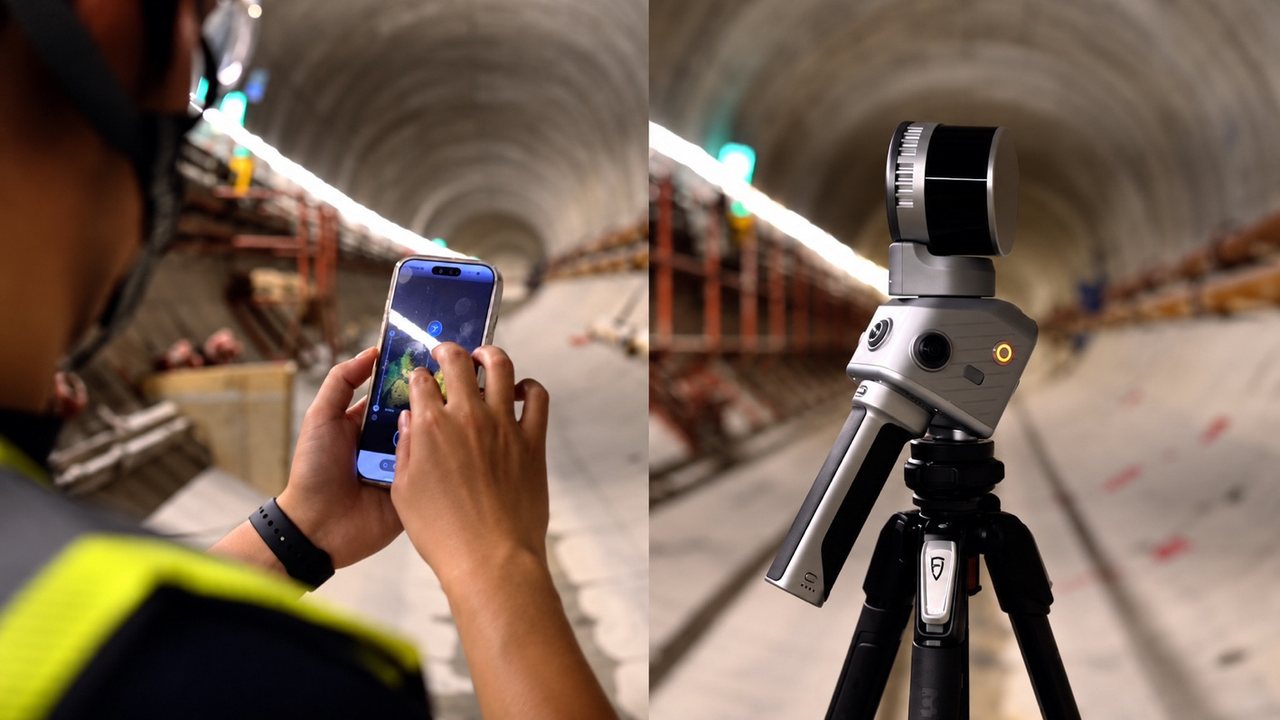

Rychlost, nebo detail
Stanovisko nasnímáte už za 30 sekund, nebo zvolíte vyšší hustotu do 2 minut – vždy se stejnou jmenovitou přesností.

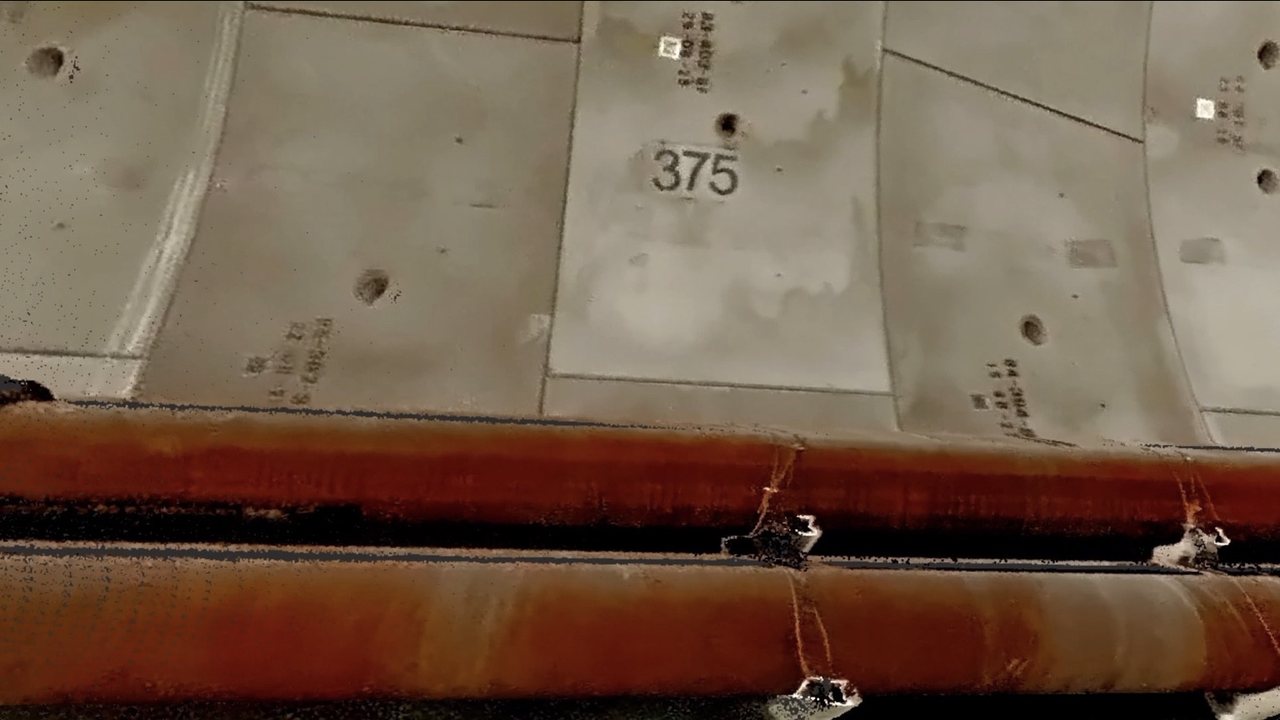

Lokalita, ne jen sken
Tři 48Mpx kamery pořizují ze stativu 360° panoramata a barevně věrná mračna bodů, která lokalitu přiblí ve 3D.

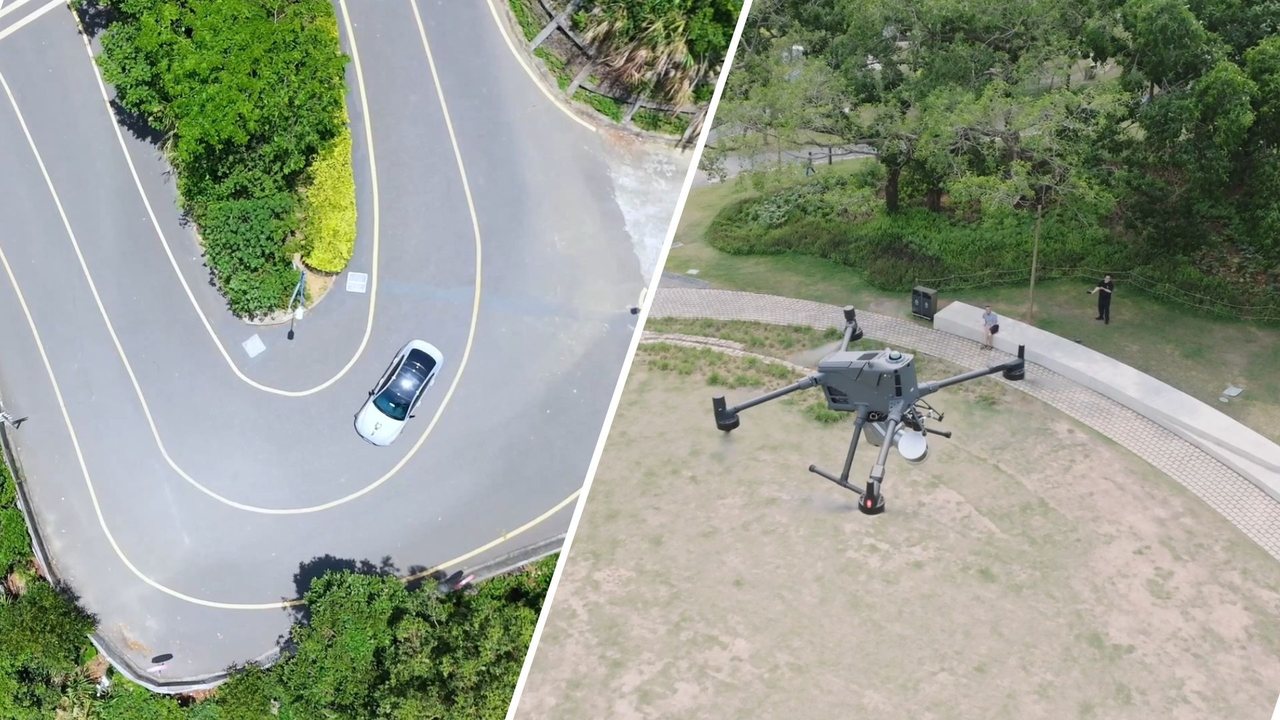

Z ruky, z vozidla i z dronu
Rozsáhlé a členité prostředí projdete z ruky, z vozidla nebo ze vzduchu. Dosah až 120 m pomáhá pokrýt větší část lokality i při proměnlivých podmínkách.
Kde se T1 uplatní

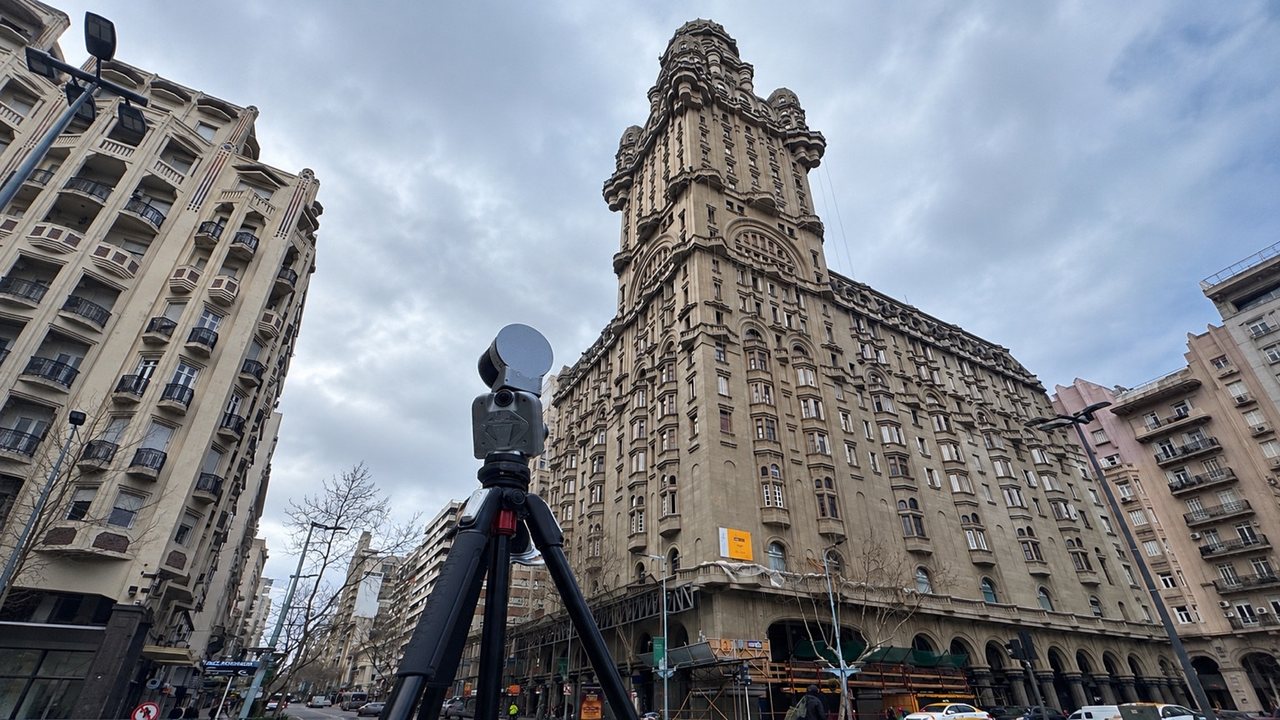

Architektura a stavebnictví
Dokumentace budov a fasád – celek projdete mobilně, důležité detaily naskenujete ze stativu.

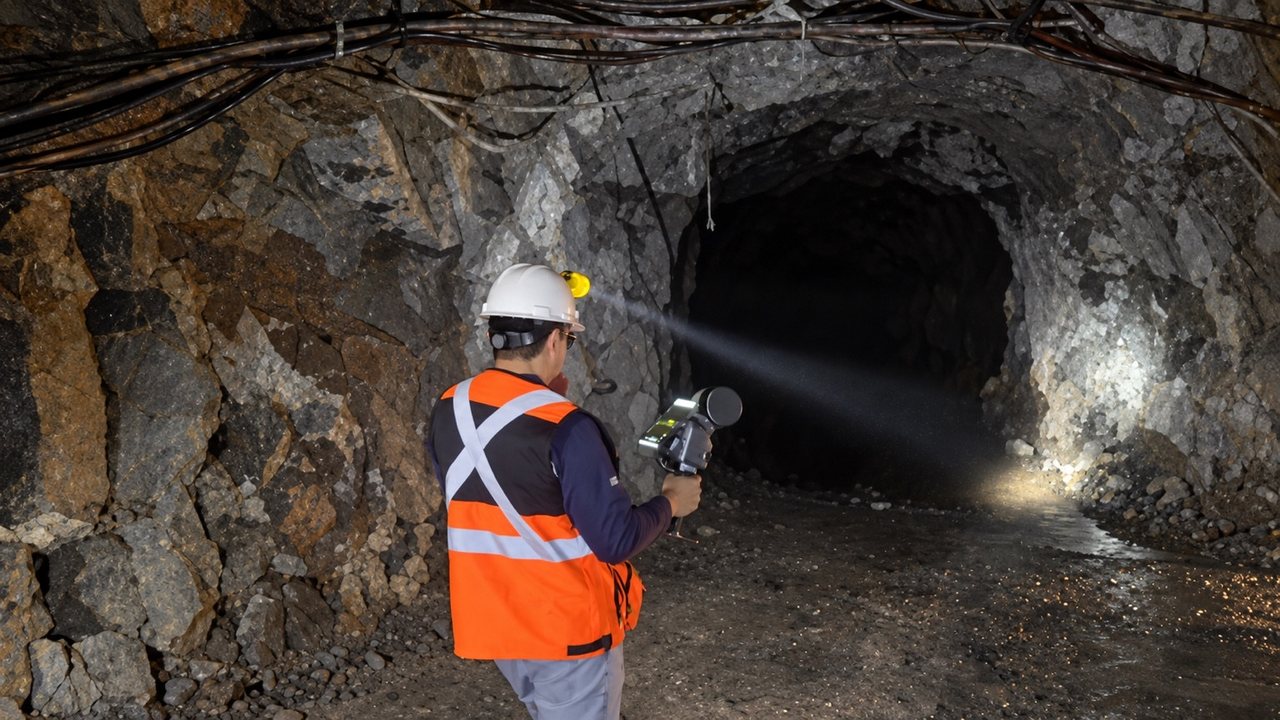

Těžba a lomy
Rozsáhlé lomy i podzemní prostory pokryjete v mobilním režimu s dosahem až 120 m.

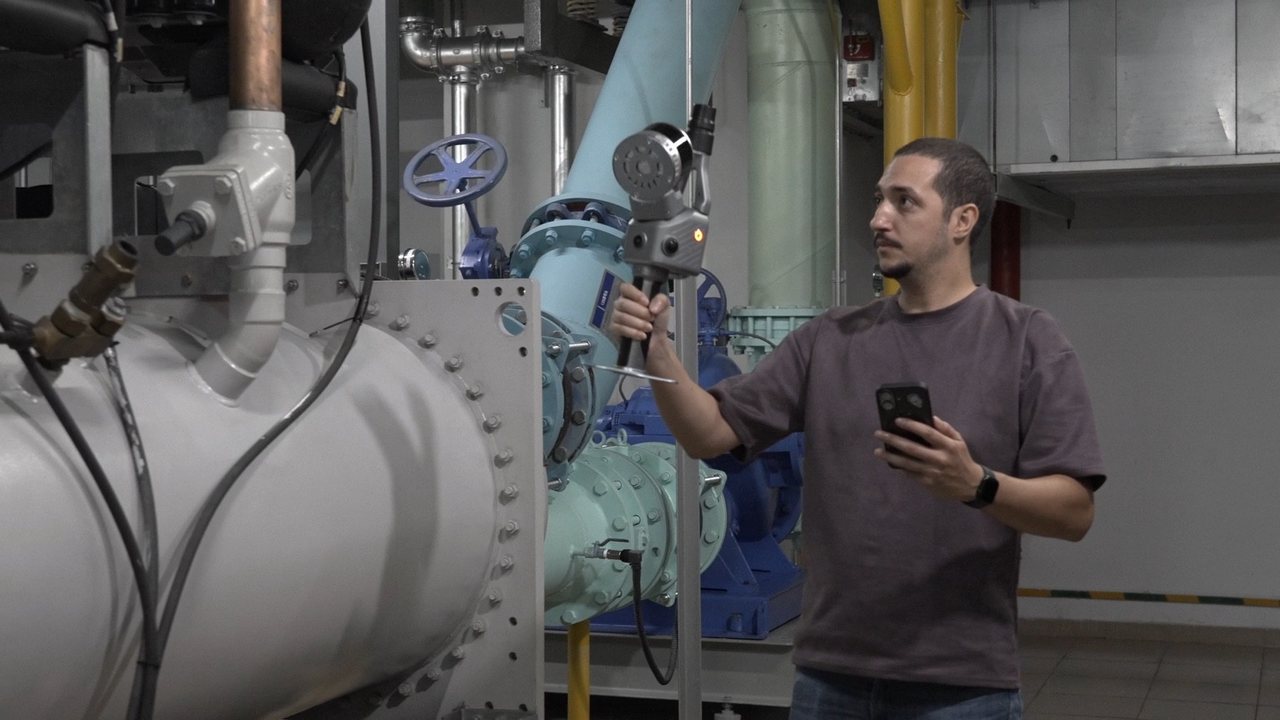

Průmysl
Průmyslové konstrukce a technologie, kde potřebujete přehled o celku i přesný záznam vybraných míst.

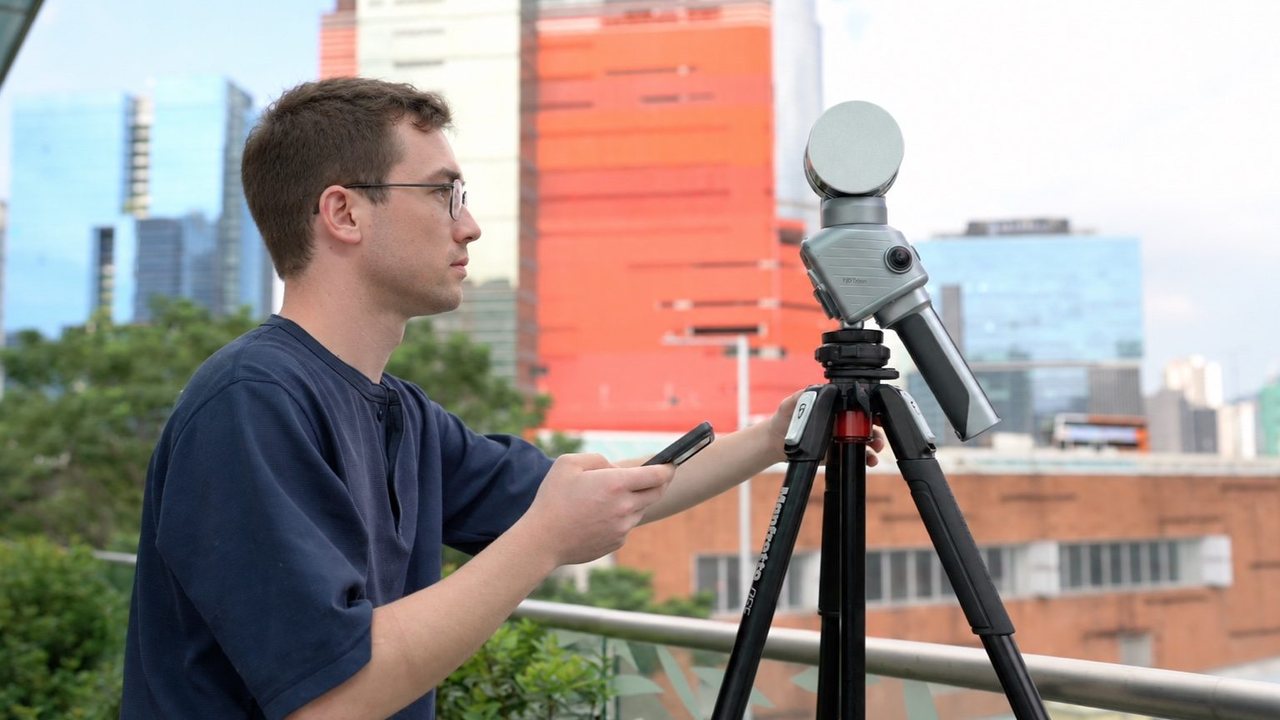

Geodézie a mapování
Georeferencovaná data díky GNSS s podporou RTK a PPK.

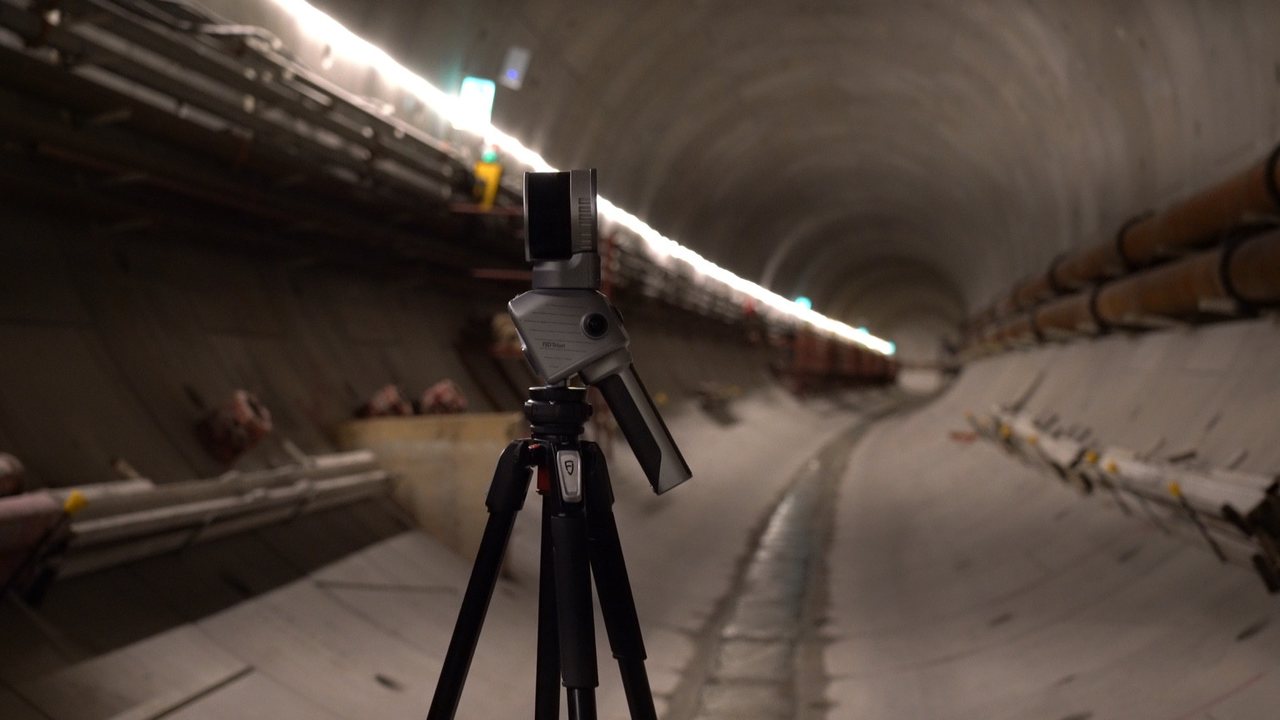

Infrastruktura
Tunely, mosty a další liniové stavby s detailním záznamem kritických úseků.

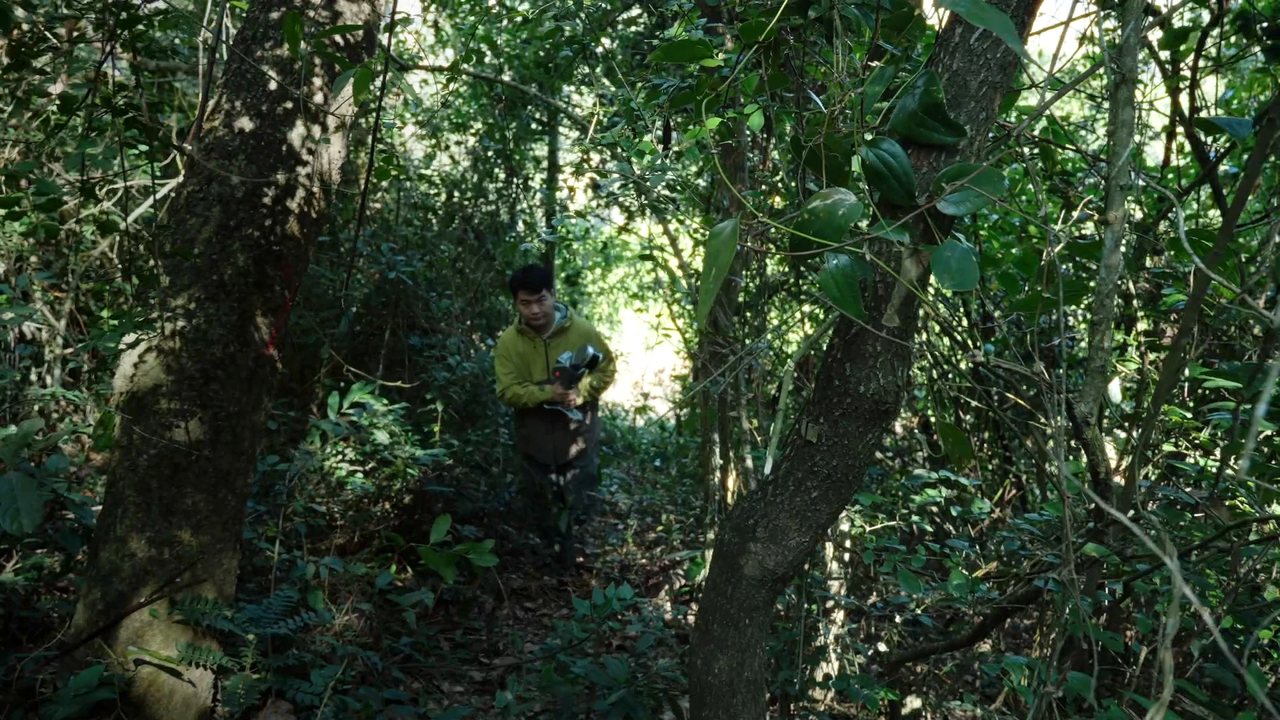

Lesnictví a péče o stromy
Mračna bodů porostu pro lesnické analýzy v softwaru FJD Trion Model.
Technické parametry
Časté dotazy k FJD Trion T1
Co je FJD Trion T1?
FJD Trion T1 je hybridní mobilní a terestrický LiDAR skener. Spojuje flexibilní mobilní skenování pro rychlé pokrytí lokality se skenováním ze stativu pro místa, kde je potřeba vyšší přesnost a detail.
Čím se T1 liší od ručního SLAM skeneru?
T1 k mobilnímu snímání přidává samostatný terestrický režim. Velké plochy projdete volně a na vybraných místech přístroj postavíte na stativ a stejným skenerem zachytíte data s vyšší přesností.
Jakou přesnost T1 dosahuje v jednotlivých režimech?
Mobilní režim nabízí relativní přesnost až 1 cm. Terestrický režim dosahuje přesnosti 4 mm na 10 m a 8 mm na 30 m. Režim volíte podle požadavků na měření v každé části zakázky.
Jak dlouho trvá terestrický sken?
T1 nabízí volitelnou hustotu skenování s dobou od 30 sekund do 2 minut na stanovisko. Vyšší hustota zachytí více bodů při zachování stejné jmenovité přesnosti, takže vyvážíte rychlost a detail.
Pro jaké aplikace je T1 vhodný?
Pro dokumentaci budov, průmyslové inženýrství, infrastrukturu, těžbu a lomy. Hybridní přístup se hodí hlavně u zakázek, kde potřebujete efektivně pokrýt celek a zároveň detailně zachytit vybraná místa – například fasády, průmyslové konstrukce, tunely a mosty.
S jakým softwarem T1 pracuje?
Data zpracujete v programu FJD Trion Model, který nabízí zpracování mračen bodů, mesh, 3DGS, CAD/BIM, analýzu řezů, lesnické analýzy a další nástroje. FJD Trion Model Web umožňuje data projektu otevřít, zkontrolovat, sdílet a předat přímo v prohlížeči.
Podporuje T1 GNSS?
Ano. T1 podporuje satelitní systémy BDS, GPS, GLONASS, Galileo a QZSS. Přesnost RTK je horizontálně 8 mm + 1 ppm RMS a vertikálně 15 mm + 1 ppm RMS, k dispozici je i režim PPK.
Chcete T1 vidět v akčním nasazení?
Ukážeme vám skener na vaší zakázce, projdeme s vámi celý postup od snímání po výstup a připravíme nabídku na míru.
