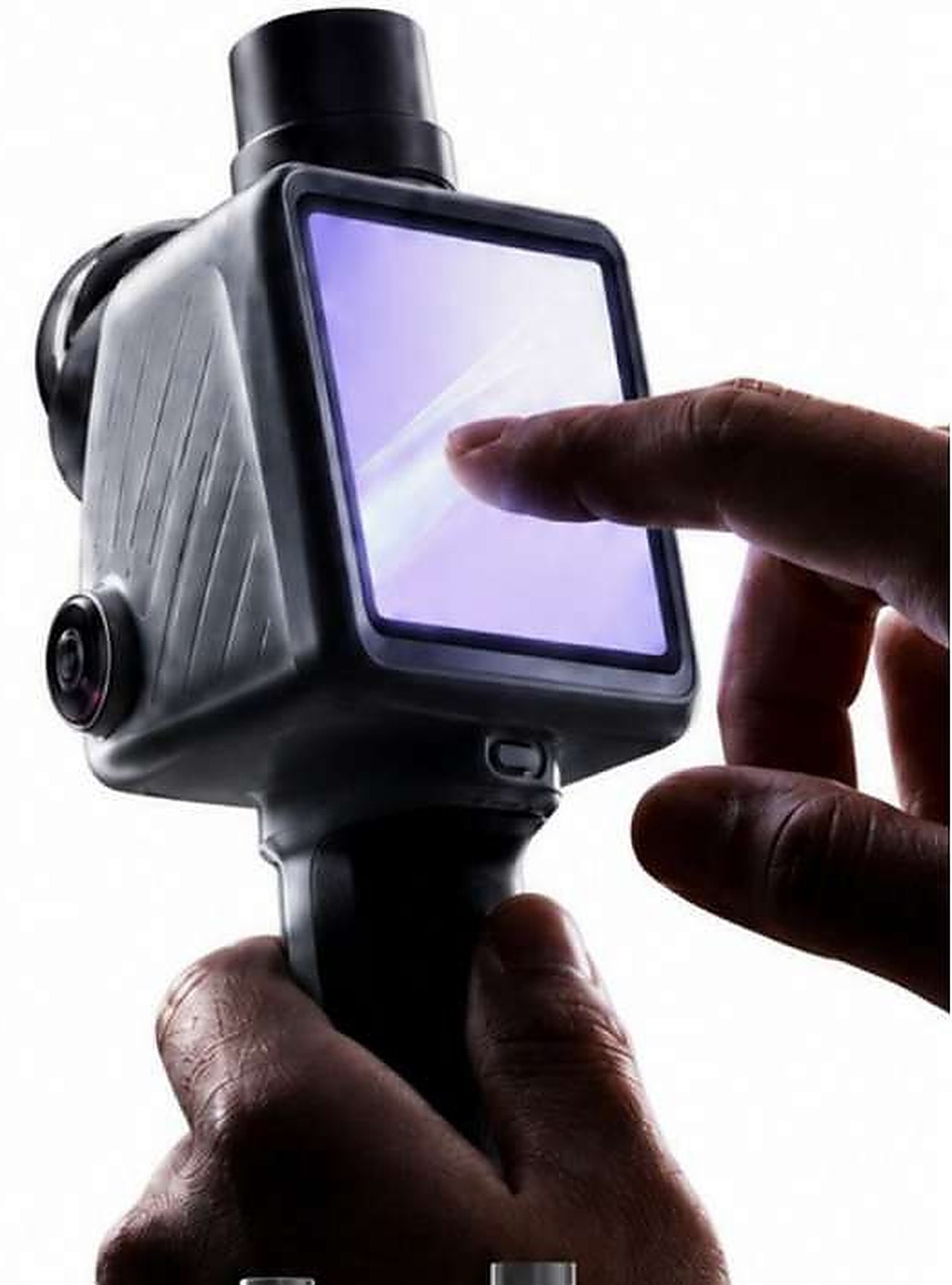

FJD Trion X1 – 3D skener s vestavěným displejem
Ruční 3D LiDAR skener s řízeným pracovním postupem: úkol naplánujete předem, obsluha ho v terénu splní krok za krokem a vše skončí v jednom protokolu. GNSS, LiDAR, 360° kamery i 3,9" OLED displej v jednom přístroji.
Profesionální skenování bez zbytečných kroků
≤ 1 cm
Relativní přesnost mračna
360° × 360°
Zorné pole panoramatických kamer
384 000
Bodů za sekundu
5 hodin
Výdrž na jednu sadu dvou baterií
35 metrů
Dosah každým směrem

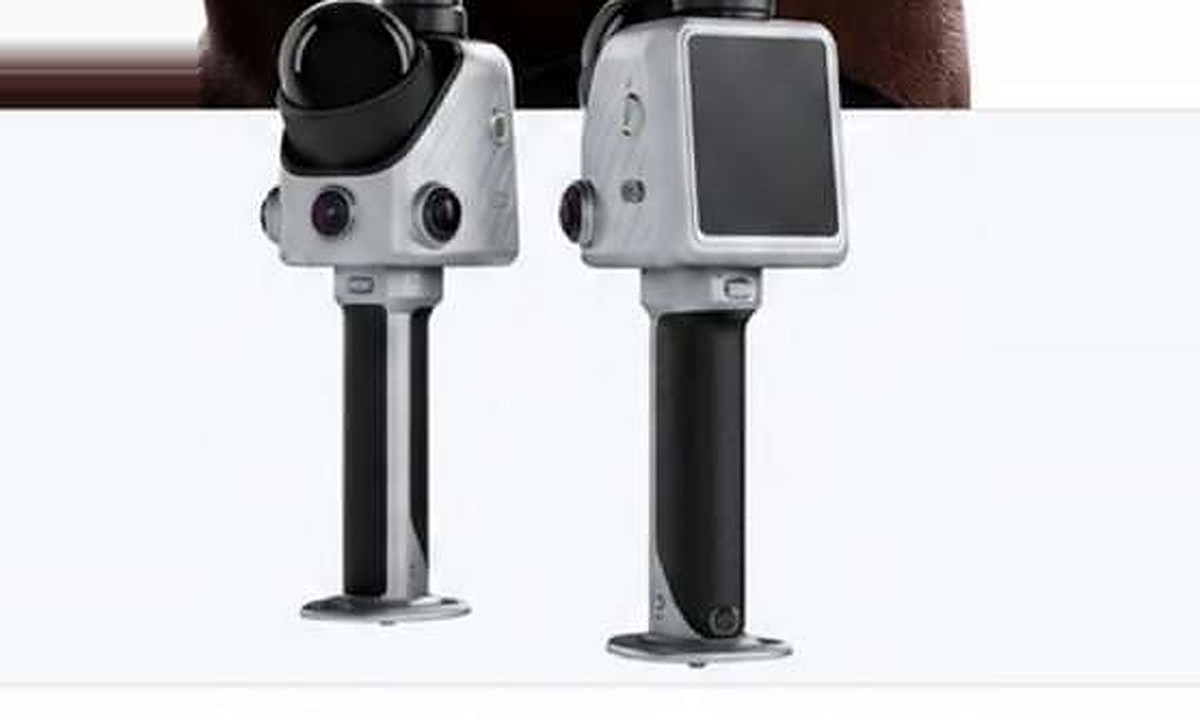

Připraven ihned, bez skládání
X1 spojuje GNSS, LiDAR, 360° snímkování i vestavěný displej v jednom přístroji a podporuje připojení externího mikrofonu. Podstavec dorazí smontovaný z výroby, takže příprava na místě zabere minimum času.

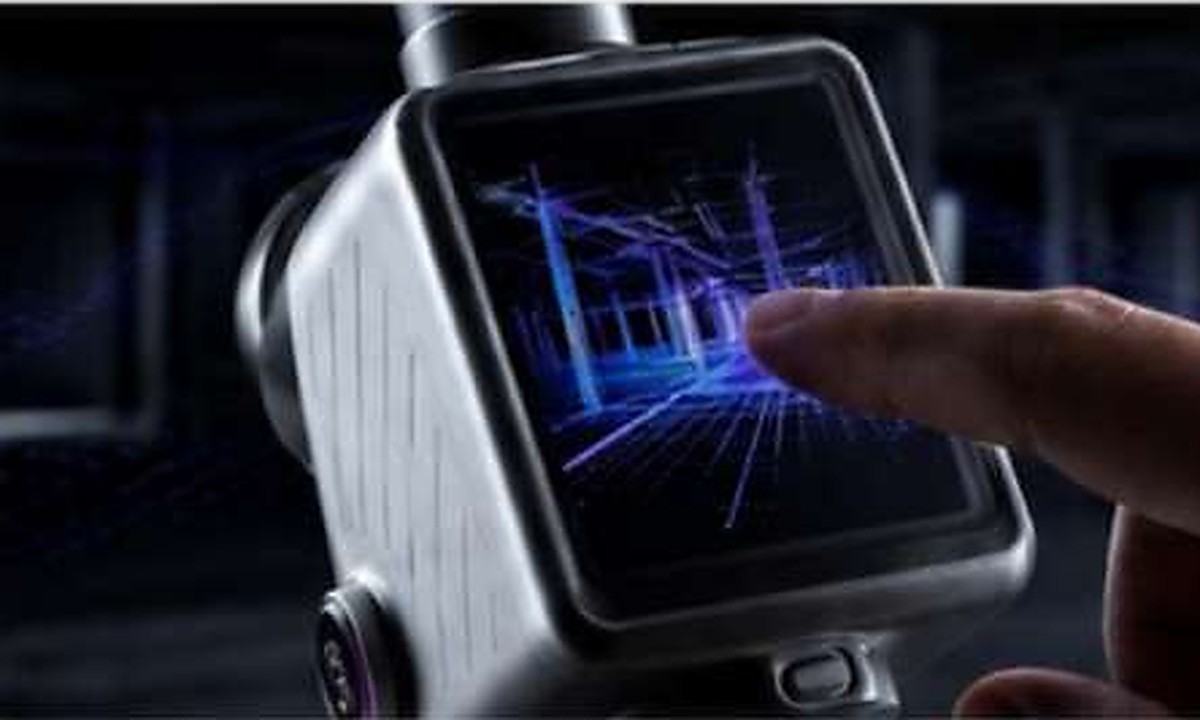

Ovládání bez rozptylování
Zprávy, notifikace a hovory nechte stranou – skenování patří na skener. Obsluha na vestavěném displeji vidí, kam míří i co právě zachycuje, a nemusí hlídat druhé zařízení.

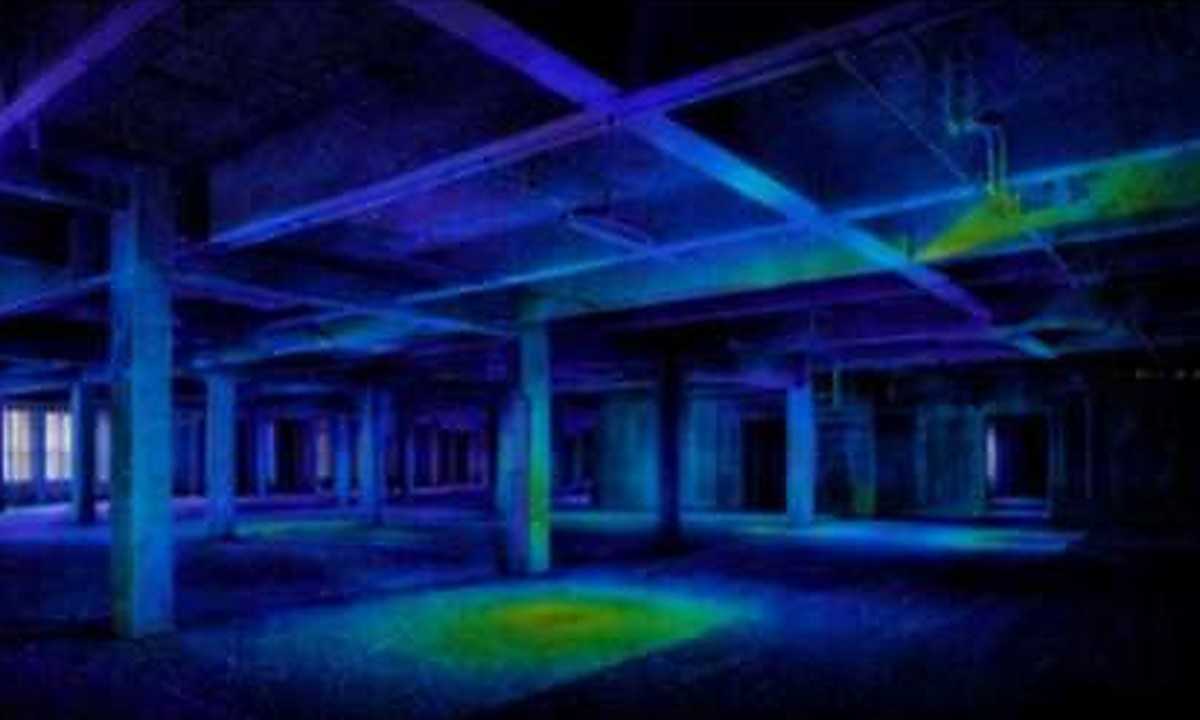

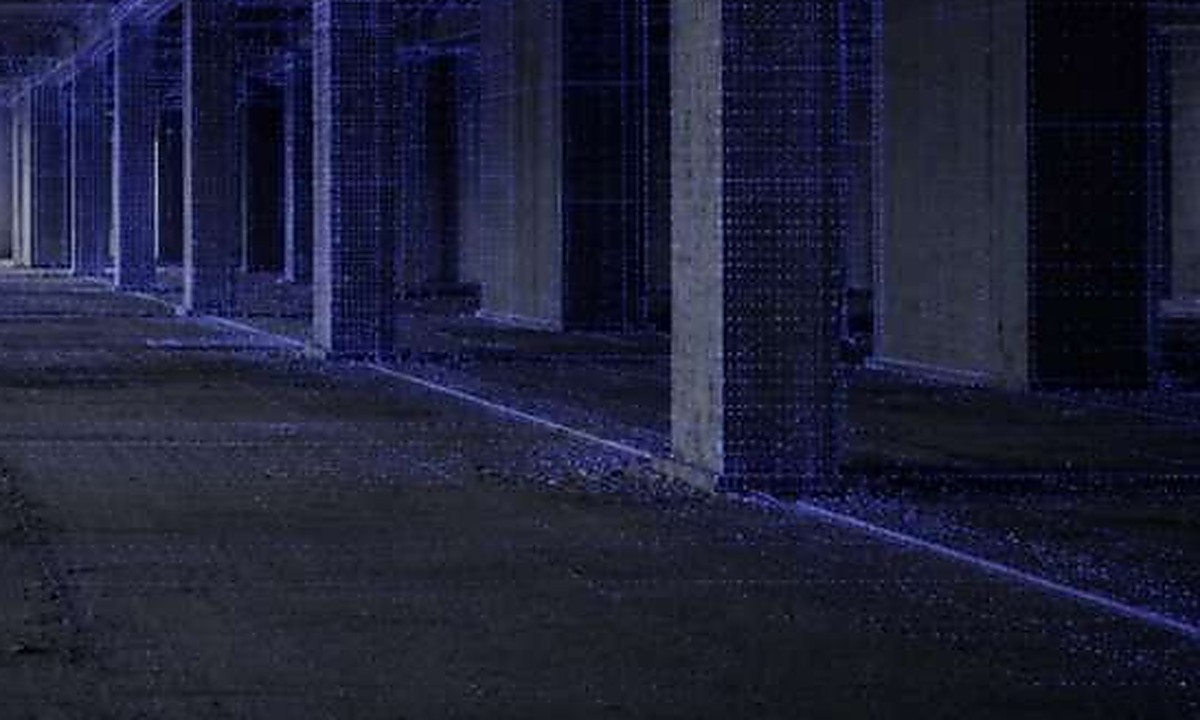

Kompletní záznam celého místa
Hustý LiDAR a vestavěné 360° snímkování zachytí geometrii i vizuální kontext v jednom průchodu. Ostřejší rohy, čistší hrany, rovnější linie a bohatší detail místa – lepší podklad pro výstupy.
Odcházíte z místa s jistotou
Nejtěžší není sken začít, ale vědět, kdy skončit. Displej X1 je živé okno do terénu: zkontrolujete zachycená data přímo na místě, omezíte nejistotu i opakované skenování a plynule přejdete od sběru dat k finálním výstupům.
Řízený postup od plánu po protokol
Poslat člověka na stavbu je snadné. Mít jistotu, že nasnímá přesně to, co potřebujete, je těžší. U X1 zadáte konkrétní úkol předem, obsluha ho dostane přímo do přístroje a podle pokynů na displeji nasnímá místo, zaznamená závady a vše spojí do jednoho výsledného protokolu.

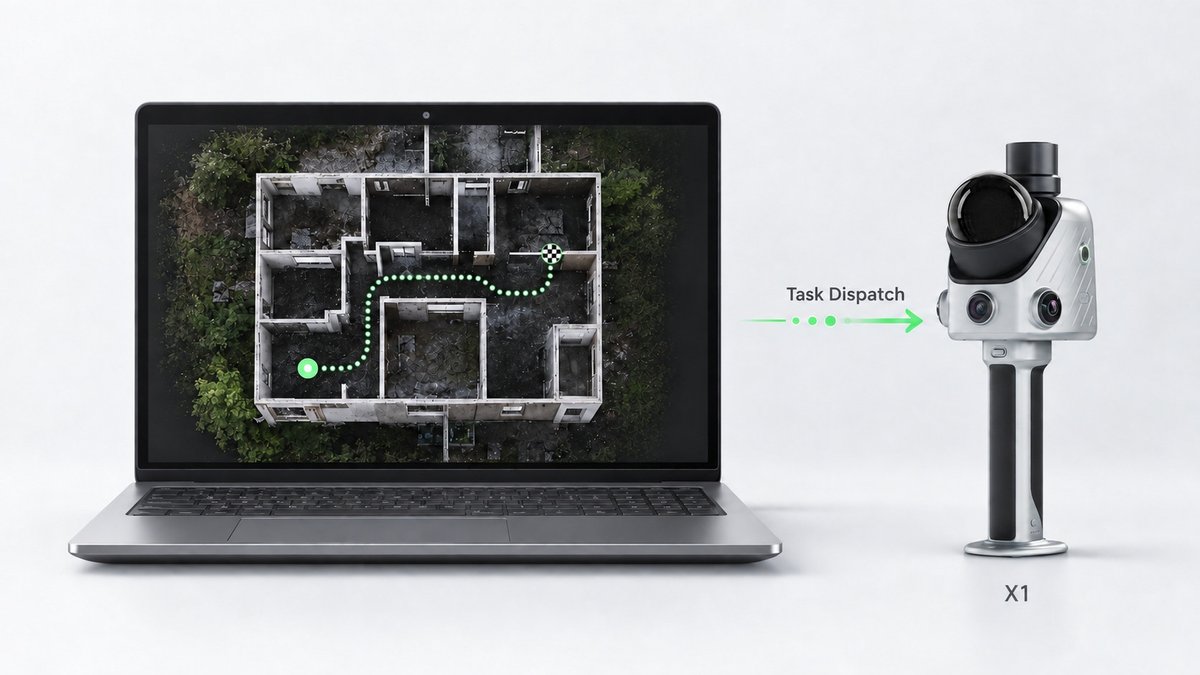

1. Plán
Ve FJD Trion Model Web předem určíte oblast, trasu a priority snímání a úkol pošlete přímo do X1.

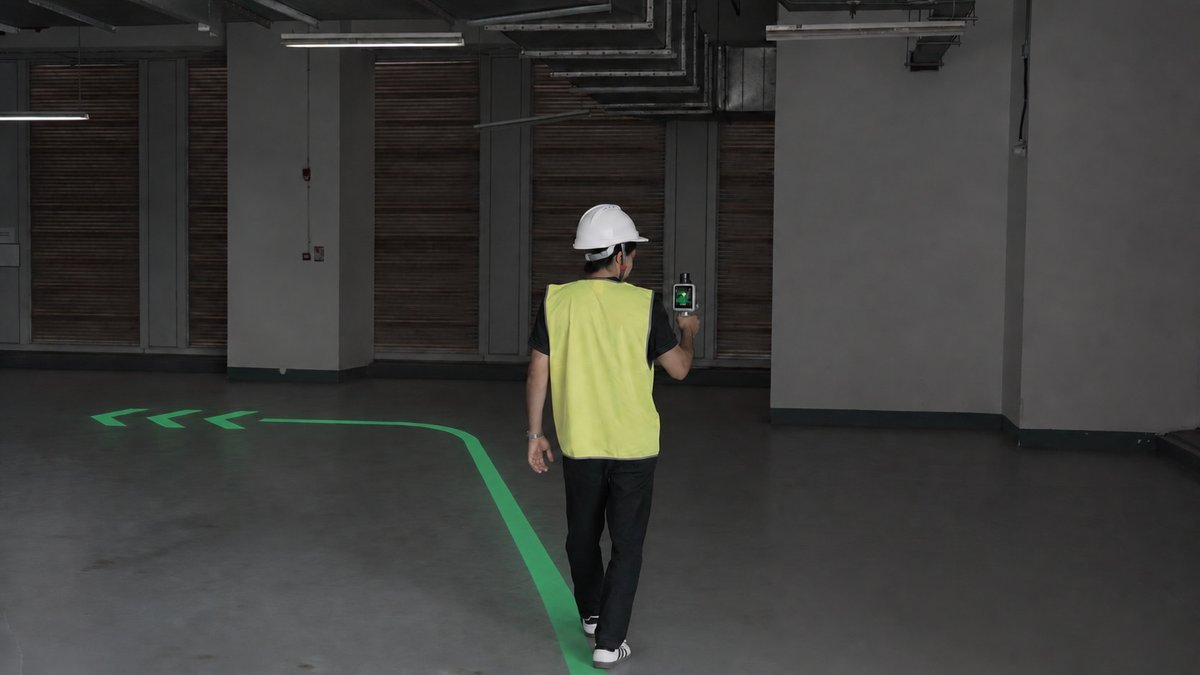

2. Sběr dat
Obsluha jde podle navigace trasy na displeji a nepotřebuje k tomu samostatné pokyny ani telefon.
3. Dokumentace
Zaměřovacím křížem označí závadu přímo v 3D záznamu a přidá hlasovou poznámku, kterou Model Web v podporovaných jazycích přepíše.
4. Revize a protokol
Skeny, závady, trasu i poznámky spojíte v Model Web a vygenerujete protokol ke kontrole a sdílení. Detailní úpravy mračna zvládne FJD Trion Model na PC i tabletu.
Kde se X1 uplatní

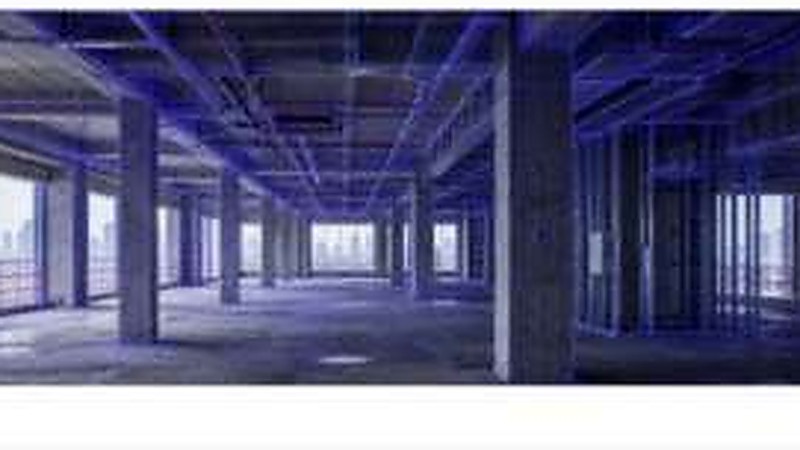

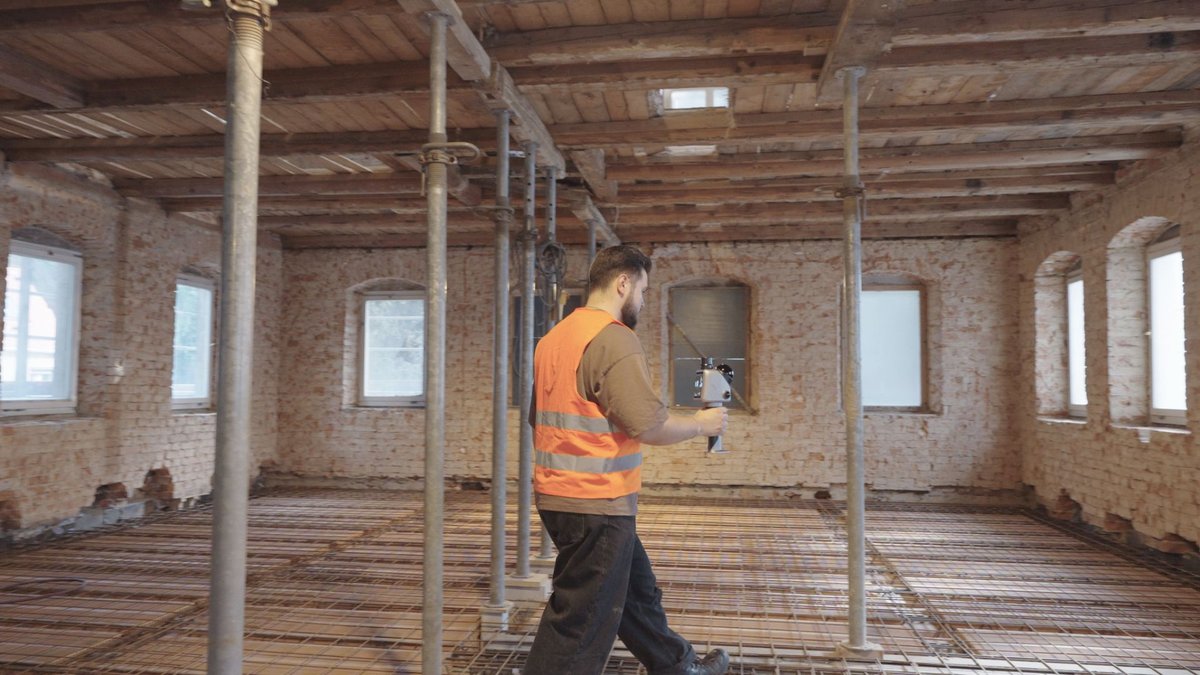

Stavba a as-built
Záznam postupu výstavby, stavu při rekonstrukcích, instalací TZB a as-built 3D dokumentace.

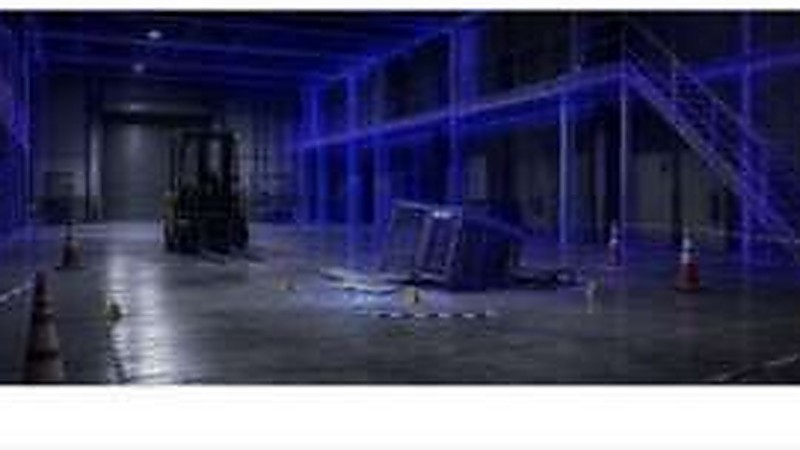

Nehody a bezpečnost
3D a panoramatické záznamy míst nehod pro bezpečnostní dokumentaci a vyšetřování.

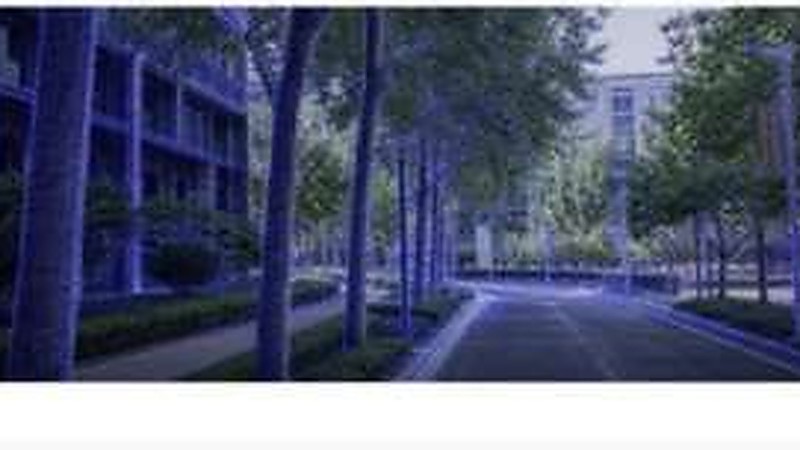

Zeleň a areály
3D záznamy městské zeleně, areálových komunikací, zelených pásů a prvků krajiny.

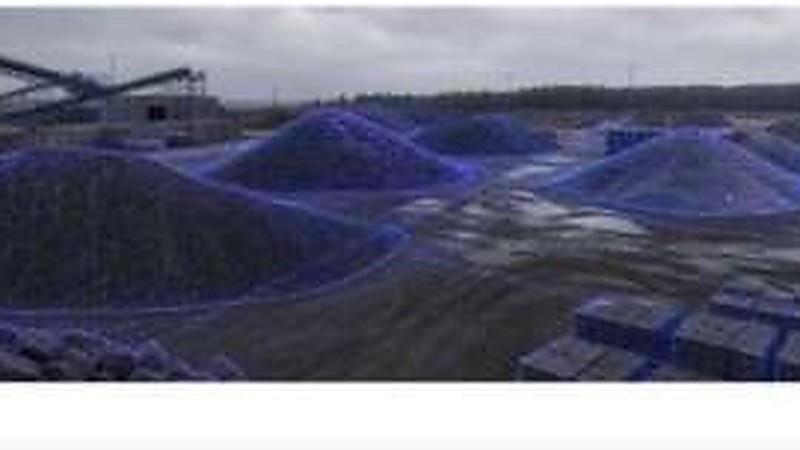

Deponie a sklady materiálu
3D záznamy objemů deponií a skladů materiálu s polohou z GNSS.
Technické parametry
* Laboratorně ověřená přesnost. Skutečné výsledky se liší podle prostředí, pracovního postupu a provozních podmínek.
Časté dotazy k FJD Trion X1
Co je FJD Trion X1?
Ruční 3D LiDAR systém pro zachycení skutečného stavu, určený týmům, které potřebují konzistentní 3D záznamy napříč více místy, operátory a zakázkami. Spojuje LiDAR, 360° snímkování, podporu GNSS, vestavěný displej a řízený pracovní postup.
Čím se X1 liší od běžného LiDAR skeneru?
Běžné skenery hodně stojí na zkušenosti obsluhy. X1 přináší řízený postup v terénu: požadavky na sběr určíte předem, obsluhu vedou pokyny na displeji, poznámky se ukládají přímo k záznamu a vše se sejde na jednom místě ke kontrole.
K čemu se X1 používá?
Ke kontrole provedení staveb, as-built dokumentaci, záznamům rekonstrukcí a TZB, bezpečnostním prohlídkám, forenzní dokumentaci, evidenci městského majetku a dokumentaci skládek materiálu.
Jaký má X1 dosah a přesnost?
Dosah je 35 m každým směrem (70 m napříč), rychlost snímání 384 000 bodů za sekundu. Relativní přesnost mračna po zpracování je do 1 cm, absolutní 3 cm (laboratorně ověřeno; skutečné výsledky závisí na prostředí a postupu).
Podporuje X1 GNSS?
Ano. X1 podporuje GNSS pro venkovní práce, kde potřebujete georeferencovaná data – například mapování areálů, evidenci venkovního majetku nebo dokumentaci skládek.
Lze během skenování nahrávat hlasové poznámky?
Ano. Obsluha může během sběru nahrávat hlasové poznámky a připojit i externí mikrofon. Model Web poznámky v podporovaných jazycích přepíše, takže se dají snadno sdílet v týmu.
Kolik X1 váží a jaké má krytí?
Hlavní jednotka váží 900 g, kompletní sestava 1,3 kg. Přístroj má krytí IP54 a pracuje v rozsahu −20 °C až +50 °C.
Chcete X1 vidět v akčním nasazení?
Ukážeme vám skener na vaší zakázce, projdeme s vámi celý postup od snímání po výstup a připravíme nabídku na míru.
