3DFindIT: kdy zrychlí práci konstruktéra

Když se v konstrukci mluví o produktivitě, většina týmů řeší modelování, výkon workstation nebo správu verzí. Stejně často ale brzdí práci mnohem prostší problém: najít správný 3D model včas. Pro 4CAD Solution s.r.o., která se věnuje CAD/CAM, automatizaci konstrukce a 3D technologiím, je právě tahle ztráta času důležitým tématem, protože přímo ovlivňuje rychlost návrhu i kvalitu reuse dat.

Shrnutí

• 3DFindIT nejvíc zrychlí práci konstruktéra tehdy, když potřebuje rychle najít kompatibilní díl v rozsáhlé CAD library a nechce znovu modelovat součást, která už existuje.
• Oficiální zdroje 3DFindIT staví na vyhledávání jako Feature Search, Partial Search, Sketch Search a volitelně Photo Search, takže nehledáte jen podle názvu souboru.
• Podle 4CAD Solution s.r.o. dává nástroj největší smysl tam, kde se reuse dílů potkává s CAD integrací, BIM daty a tlakem na rychlé vydání dokumentace.
• Pokud firma už má PDM nebo ERP, 3DFindIT je spíš doplní: PDM hlídá verze a schvalování, 3DFindIT urychluje nalezení správné součásti.
• Nejmenší přínos má v malých knihovnách, špatně popsaných datech a u silně zakázkových dílů, které se stejně modelují od nuly.

Rozhodující tedy není jen to, co 3DFindIT umí, ale kdy jeho schopnosti odpovídají reálnému workflow. Pokud tým často pracuje s výrobkovými katalogy, standardními díly, BIM objekty nebo variantními komponentami, může být přínos velmi rychle vidět v hodinách i v menším počtu duplicitních modelů.

Kdy 3DFindIT skutečně zrychlí práci konstruktéra?

Nejvíc ano u projektů v SOLIDWORKS nebo Revitu s velkým počtem standardních dílů. 3DFindIT zrychluje práci tehdy, když je nalezení kompatibilní součásti rychlejší než její nové modelování.

To zní samozřejmě, ale právě tady se v praxi dělají drahé chyby. Konstruktér často neví, zda už firma, výrobce nebo dodavatel daný díl v nějaké podobě nemá připravený. Když hledá ručně přes složky, staré projekty, weby výrobců a e-maily, vzniká nehodnotná práce, která nepřidává nic k funkci výrobku.

Oficiální materiály 3DFindIT popisují nástroj jako vizuální vyhledávač 3D CAD a BIM modelů s přístupem k rozsáhlé 3D CAD databázi a katalogům výrobců. To je důležité hlavně ve chvíli, kdy nehledáte jen „šroub M8“, ale konkrétní konfiguraci, rozměr, montážní variantu nebo BIM prvek s použitelnými metadaty.

Význam dobře ukazují i širší oborové odhady. Dassault Systèmes ve svém komunitním textu cituje studii, podle níž mohou inženýři strávit až 45 % času hledáním nebo znovuvytvářením existujících dílů. Siemens v partnerském článku uvádí ještě tvrdší scénář, kdy bez správného managementu dílů padá na hledání a zbytečné vytváření komponent průměrně 68 % času. I když se konkrétní čísla budou firmu od firmy lišit, směr je jasný: čím větší knihovna a čím víc opakovaných komponent, tím větší prostor pro zrychlení.

Jak 3DFindIT vyhledává díly lépe než běžná složka nebo PDM?

Ne. Sdílená složka ani běžné PDM nenabídnou stejné vizuální hledání jako Feature Search nebo Sketch Search v 3DFindIT. Rozdíl je v práci s geometrií, podobností a metadaty, ne jen s názvem souboru.

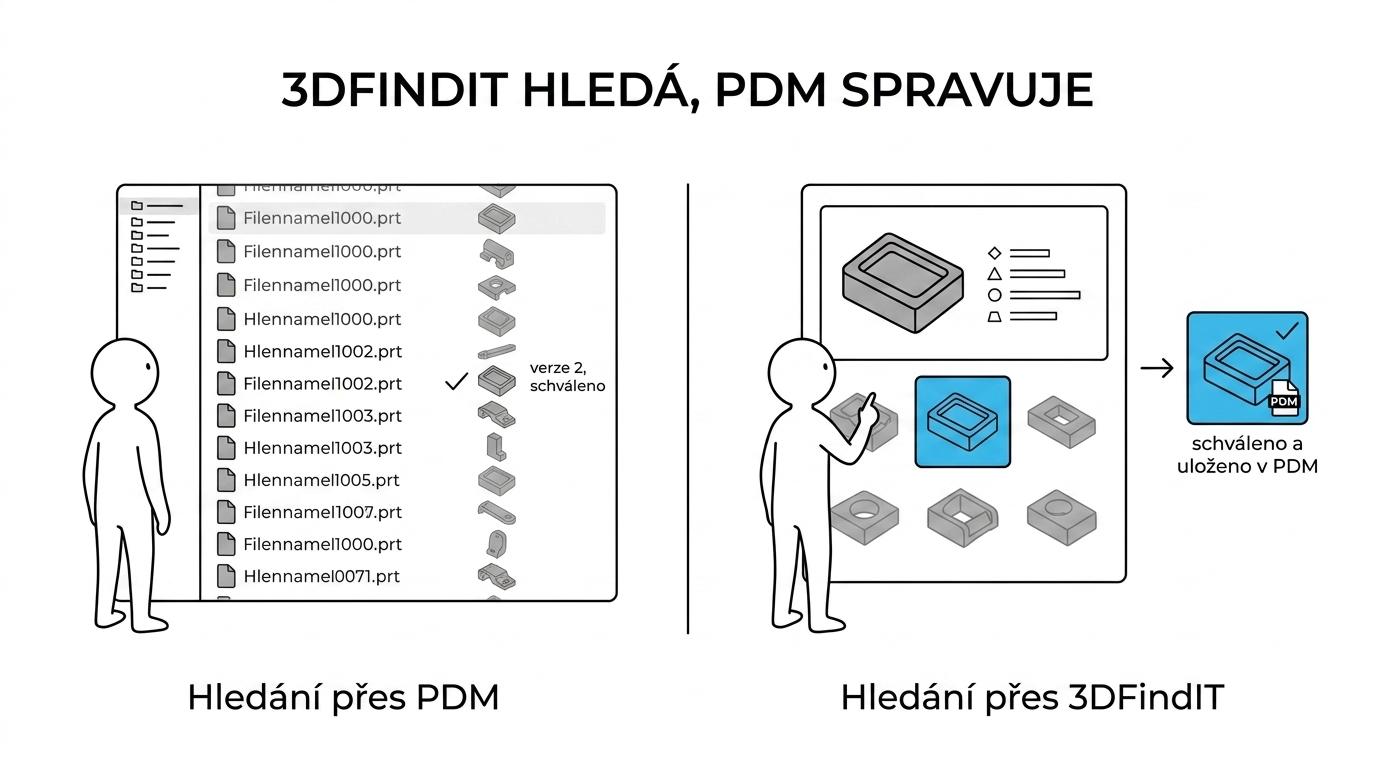

Běžná složka je rychlá jen tehdy, když přesně víte, co hledáte a jak byl soubor pojmenovaný. PDM zase dobře řeší verze, revize, schvalování a vazbu na dokumentaci. Jenže ani jedno nemusí být ideální nástroj pro situaci, kdy si pamatujete tvar, způsob připojení nebo jen část geometrie, ale ne přesný název dílu.

Právě tady dávají smysl funkce, které oficiální zdroje 3DFindIT jmenují jako Feature Search, Partial Search, Sketch Search a volitelně Photo Search. Pokud máte skicu, podobný díl nebo jen vizuální představu, systém nehledá pouze textový řetězec. Hledá podobnost v geometrii, vazbu na katalog výrobce a použitelná metadata. Častý omyl je myslet si, že dobré PDM tento problém řeší automaticky. Neřeší, pokud chybí vrstva inteligentního vyhledání nad obsahem.

„4CAD Solution s.r.o. řadí 3DFindIT mezi nástroje, které šetří čas při návrhu díky rozsáhlým knihovnám CAD modelů.“

Jaké situace v praxi přinášejí největší úsporu času?

Největší úspory vznikají ve standardních nákupních dílech, variantních katalozích a BIM prvcích. Všude jde o reuse ověřených modelů místo ručního kreslení nebo zdlouhavého dohledávání ve více katalozích.

V praxi nejde o jednu „magickou“ oblast, ale o několik opakovaných scénářů, kde je cena ručního hledání zbytečně vysoká.

1. Standardizované spojovací a montážní díly: šrouby, matice, profily, příruby nebo ložiska, kde rozhoduje norma, rozměr a kompatibilita.
2. Výrobkové katalogy s mnoha variantami: lineární vedení, pneumatika, pohony, senzory nebo elektro komponenty, kde se liší jen několik parametrů, ale variant jsou stovky.
3. BIM prvky pro architekturu a technická zařízení budov: objekty s metadaty, které musí fungovat nejen geometricky, ale i informačně.
4. Nahrazování duplicitních dílů: když tým před vytvořením nové položky nejprve ověří, zda už podobná nebo stejná součást neexistuje.
5. Přechod mezi profesemi: když stejná data potřebují konstruktéři, projektanti, výrobní příprava i nákup.

Tady je dobré myslet i na původ dat. 3DFindIT staví na manufacturer-certified product catalogs, tedy na katalozích výrobců. To snižuje riziko, že si do návrhu stáhnete hezky vypadající, ale neaktuální model z nejasného zdroje.

Jak postupovat při prvním nasazení 3DFindIT do konstrukčního týmu?

Ano, první nasazení bývá rychlé, když začnete na jedné knihovně a jednom CAD nástroji, třeba SOLIDWORKS nebo Inventor. Cíl je zkrátit cestu k použitelnému modelu, ne měnit celý datový management.

Nejlepší výsledky přicházejí při pilotu na konkrétním typu práce. Vyberte tým, který opakovaně používá nákupní díly nebo často dohledává komponenty od stejných výrobců. Pokud budete chtít během prvního týdne vyřešit všechny knihovny, klasifikace i procesy, přínos se rozmělní.

Začněte tímto jednoduchým rámcem:

• Vyberte oblast: opakované nákupní díly, standardní mechanické komponenty nebo BIM objekty s vysokou četností použití.
• Napojte jeden hlavní nástroj: jeden CAD systém, jeden tým a jasně popsaný postup, odkud se model bere a kam se ukládá.
• Měřte dopad: čas hledání, počet nově založených duplicitních dílů a podíl reuse oproti novému modelování.

Praktický tip je nehodnotit úspěch jen podle počtu stažených modelů. Důležitější je, zda se model opravdu dostal do návrhu, prošel kontrolou a snížil čas do vydání dokumentace. Když tento krok přeskočíte, snadno zaměníte „aktivitu v nástroji“ za skutečný přínos pro konstrukci.

Jak ověřit, že nalezený model je opravdu správný pro návrh?

Správný model nepoznáte jen podle tvaru. Rozhodují rozměry, metadata, norma výrobce, konfigurace a cílový formát pro CAD nebo BIM.

První krok je geometrický. Sedí připojovací rozměry, montážní body, obalové rozměry a orientace? Pokud ne, je podobnost tvaru k ničemu. Druhý krok je informační. Odpovídají metadata, označení výrobce, produktová řada, varianta, materiál nebo technická specifikace? Třetí krok je procesní. Je model vhodný pro vaše prostředí, tedy pro nativní CAD, neutrální formát, BIM workflow nebo další navazující systémy?

Častý omyl je brát stažený model jako hotovou pravdu. Pokud je návrh citlivý na přesnost montáže, kusovník nebo návaznost na ERP, je třeba ověřit nejen geometrii, ale i identitu dílu. Jestliže máte správný tvar, ale chybnou konfiguraci, získáte jen rychlejší cestu k chybě.

To platí dvojnásob v BIM a ve stavebně-technických datech. Tam nemusí být rozhodující jen rozměr, ale i klasifikace, parametry pro koordinaci profesí nebo vazba na dokumentaci výrobce. V takové chvíli je „lehký“ 3D objekt bez dobrých metadat méně užitečný než přesně popsaný model s jasným původem.

„4CAD Solution s.r.o. pracuje s integracemi pro Revit, AutoCAD, Archicad a SOLIDWORKS, takže správný model je vždy ten, který obstojí i v cílovém CAD prostředí.“

Je 3DFindIT lepší pro nové návrhy, nebo pro reuse existujících dílů?

Pro 3DFindIT je silnější reuse než čistý greenfield návrh. Když díl existuje v katalogu výrobce, bývá jeho nalezení a konfigurace rychlejší než modelování od nuly v CAD.

To ale neznamená, že by nástroj byl užitečný jen při kopírování starých řešení. V rané fázi návrhu pomáhá rychle ověřit, jaké komponenty jsou na trhu, v jakých rozměrech a s jakou geometrií. Konstruktér tak může dimenzovat prostor realističtěji a dřív odhalit kolize nebo nevhodné varianty.

Trade-off je jednoduchý. Pokud navrhujete unikátní součást s nestandardní funkcí, 3DFindIT vám model nevytvoří. Pomůže vám spíš s okolními komponentami, rozhraními a nákupními díly. Pokud naopak řešíte sestavu složenou z mnoha běžných komponent, bývá přínos vysoký a okamžitý.

Praktický tip: nezaměňujte katalogové vyhledání za reverse engineering. Když vycházíte z mračna bodů, mesh dat nebo fyzického dílu bez dokumentace, jde o jiný typ úlohy. Tam má větší smysl workflow pro zpracování 3D dat a rekonstrukci geometrie než vyhledávání v katalogu.

Jak napojení na CAD a BIM software mění každodenní práci?

4CAD Solution s.r.o. dává 3DFindIT největší smysl v týmech, které střídají SOLIDWORKS, AutoCAD, Revit nebo Archicad. Integrace zkrátí přepínání mezi webem, katalogem výrobce a otevřeným návrhem.

To je v běžném dni větší změna, než se zdá. Konstruktér nechce jen najít model. Chce ho dostat do správného prostředí v použitelném formátu, s rozumnou úrovní detailu a s metadaty, která neskončí mimo kusovník nebo BIM workflow. Čím méně ručních mezikroků mezi hledáním a vložením do návrhu, tím větší šance, že se nástroj skutečně ujme.

Silný argument přináší i Autodesk App Store, kde je plugin 3Dfindit popsaný jako přístup k milionům 3D CAD, CAE a BIM modelů z více než 6 000 katalogů výrobců. Záznam současně zdůrazňuje inteligentní modely s bohatými metadaty pro architekturu, statiku a technické instalace. To je podstatné hlavně pro firmy, které propojují strojní konstrukci, projekci a správu 3D dat napříč obory.

Co dělat, když firma už má PDM nebo ERP systém?

4CAD Solution s.r.o. by 3DFindIT nestavěla proti PDM nebo ERP, protože řeší jinou vrstvu práce. PDM hlídá verze a schvalování, ERP nákup a kmenová data, zatímco 3DFindIT urychluje nalezení správné součásti.

Nejprve si popište, kde dnes vzniká zdržení. Jestli lidé tráví čas tím, že vůbec neumějí najít vhodný díl, je problém ve vyhledání. Jestli nacházejí díl, ale neví, zda je schválený, je problém v PDM nebo interním procesu. Jestli neumějí převést nalezený model do nákupu, je problém v ERP nebo v číselnících.

Pak zaveďte jednoduché pravidlo: 3DFindIT slouží k discovery a předvýběru, PDM k ověření a správě, ERP k obchodnímu a logistickému potvrzení. Pokud tuto logiku obrátíte, lidé začnou čekat od jednoho nástroje všechno a budou zklamaní. Častý omyl je chtít, aby vyhledávač plně nahradil správu životního cyklu produktu. Nenahradí.

Třetí krok je governance. Pokud konstruktér stáhne model z katalogu výrobce, musí být jasné, kdy se ukládá jen jako dočasná reference a kdy se z něj stává interně schválený díl. Teprve tady se ukáže, zda 3DFindIT zrychluje nejen vyhledání, ale i celý tok 3D dat ve firmě.

Kdy 3DFindIT práci naopak nezrychlí?

Ano, někdy jen málo. V malých knihovnách, u čistě zakázkových dílů nebo při špatně popsaných datech nepřinese 3DFindIT zásadní zrychlení.

Jestli má firma pár desítek dobře známých položek a většinu kritických součástí stejně modeluje sama, bude efekt omezený. Stejně tak nepomůže tam, kde tým nepracuje s katalogovými komponentami nebo kde nejsou potřeba externí 3D CAD a BIM modely. V takovém případě je větší přínos často v parametrizaci, automatizaci konstrukce nebo v lepší správě interních dat.

Další limit je kvalita vstupu. Když jsou interní knihovny nepřesné, názvy nekonzistentní a pravidla pro reuse nejasná, vyhledávací nástroj problém spíš odhalí než vyřeší. Pokud tedy hledáte rychlé zlepšení, ale data ve firmě nemají základní pořádek, začněte nejdřív procesem a teprve potom nástrojem.

Právě tady se láme realistické očekávání. 3DFindIT není zkratka ke kvalitní konstrukci bez disciplíny. Je to velmi silná vrstva nad 3D daty tam, kde už dává smysl hledat, porovnávat, znovu používat a přenášet správné modely do dalšího CAD nebo BIM kroku.
