4CAD: 3D měření dílů pro kontrolu rozměrů ve výrobě

Když potřebujete ve výrobě rychle ověřit, zda díl odpovídá návrhu, nestačí jen „něco přeměřit“. Potřebujete vidět odchylku vůči nominálnímu CAD modelu, vyhodnotit kritické rozměry a mít výstup, který obstojí při interní kontrole, předání zákazníkovi i řešení reklamace. Právě na to je zaměřené 3D měření dílů od 4CAD Solution s.r.o.

4CAD pomáhá konstrukčním a výrobním firmám v České republice propojit 3D sken, CAD data a rozměrovou kontrolu do jednoho použitelného procesu. Dodáváme službu měření dílů vůči CAD modelu, inspekční výstupy pro kvalitu a také nástroje pro vizuální porovnání dílu se specifikací přímo ve výrobě.

3D měření dílů od 4CAD pro kontrolu rozměrů podle CAD modelu

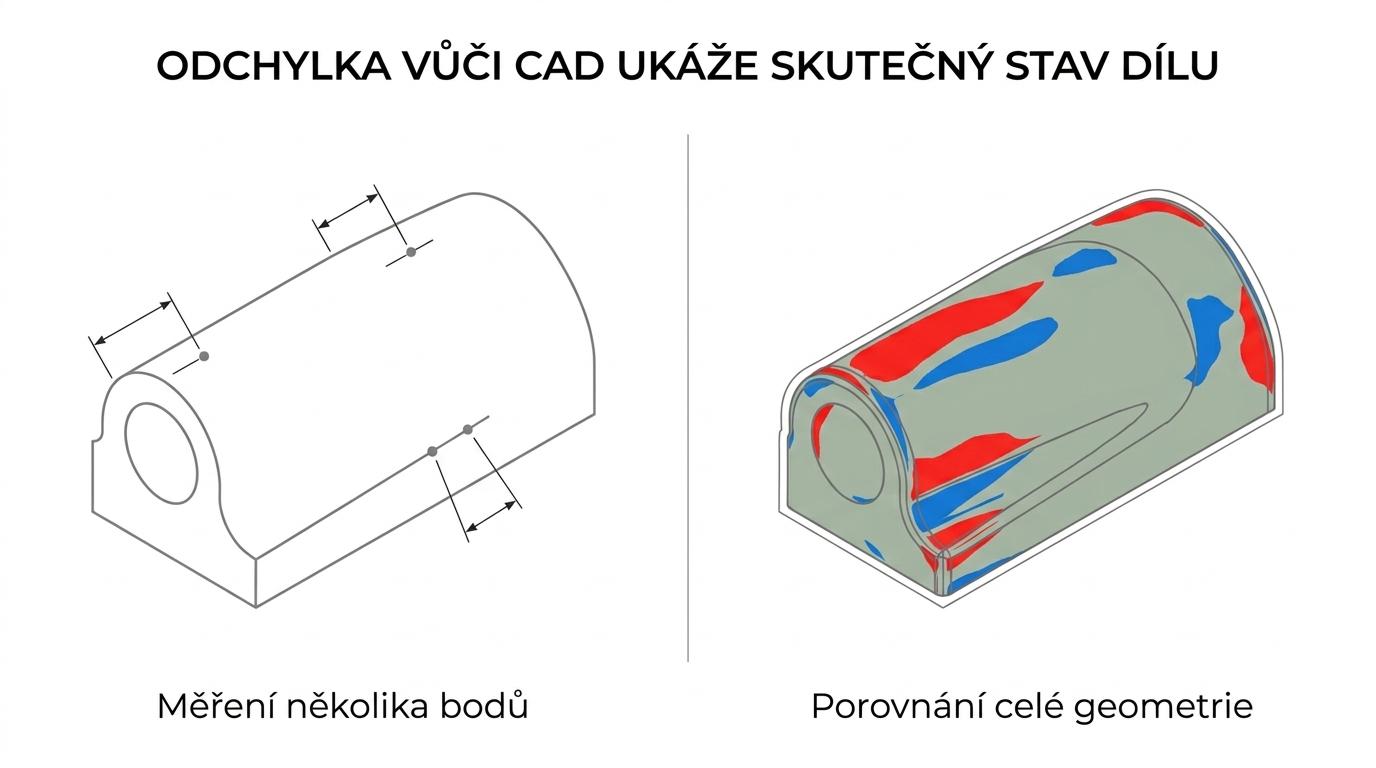

4CAD provádí rozměrovou kontrolu naskenovaných dílů vůči nominálnímu CAD modelu. Díky tomu neřešíte jen jednotlivé body, ale skutečný tvar dílu v celé geometrii, včetně míst, kde bývá problém se sesazením, dosedací plochou nebo návazností na další komponenty.

Při vyhodnocení používáme barevné mapy odchylek, inspekční řezy a měření délkových, úhlových i geometrických tolerancí. Výstupem může být PDF report s obrázky, tabulkami a grafy, export dat do Excelu nebo projekt pro prohlížeč software Twyn.

„4CAD dodává rozměrovou kontrolu dílu vůči CAD modelu včetně PDF reportu, exportu do Excelu a projektu pro Shining 3D Inspect.“

Pro vás to znamená rychlejší rozhodnutí, jestli je díl v pořádku, kde je skutečná příčina odchylky a zda má smysl úprava výroby, přípravku nebo konstrukce. Místo dohadů nad 2D výkresem dostanete čitelný podklad pro kvalitu i výrobu.

Kde 3D rozměrová kontrola pomáhá výrobním firmám nejvíc

3D měření dílů od 4CAD dává největší smysl tam, kde je klasické měření pomalé, neúplné nebo těžko přenositelné mezi konstrukcí, kvalitou a výrobou.

Typicky pomáháme v situacích, jako jsou:

• První kus a uvolnění výroby: ověření skutečného dílu vůči CAD před sérií
• Změna nástroje nebo přípravku: kontrola, zda úprava opravdu odstranila problém
• Reklamace a neshoda: doložení odchylek s vizuálně čitelným reportem
• Svařence, výlisky, plastové díly a tvarově složité součásti: kontrola ploch, hran i návazností
• Nákup a dodavatelská kvalita: jasný podklad pro komunikaci se subdodavatelem

4CAD je vhodná volba i ve chvíli, kdy potřebujete kontrolovat jen kritické znaky, ne kompletní metrologický program pro každou sérii. Rozsah měření přizpůsobíme tomu, jestli řešíte jednorázové ověření, opakovanou neshodu nebo podklad pro schválení výroby.

„4CAD pomáhá výrobě tam, kde je potřeba vidět nejen rozměr, ale i celou geometrii dílu a její odchylku od CAD návrhu.“

Takový výstup šetří čas mezi kvalitou, technologií a konstrukcí. Každý vidí stejná data a snáz se rozhodnete, zda díl přijmout, opravit nebo vrátit do výroby.

4CAD propojuje 3D sken, CAD model a reporting pro další vyhodnocení

Samotný sken nestačí, pokud na něj nejde navázat vyhodnocení a dohledatelnost. Proto 4CAD staví 3D měření dílů na propojení naskenovaných dat se standardním CAD modelem a na výstupech, které se dají dál použít pro kontrolu kvality, porovnání variant i reporting.

To odpovídá i směru, který v průmyslové metrologii popisuje NIST u datového toku QIF. V praxi jde o to, aby data z návrhu, plánování inspekce, samotného měření, analýzy a reportingu na sebe navazovala a nezůstala uzavřená v jednom kroku nebo v nečitelném formátu.

„4CAD propojuje 3D sken, CAD model a reporting tak, aby výsledky měření byly použitelné i pro další vyhodnocení a dokumentaci.“

Pro vás je to důležité hlavně tehdy, když se měření nemá stát jednorázovou akcí, ale součástí stabilnějšího řízení kvality. Jedna sada dat pak pomáhá při schvalování dílu, komunikaci se zákazníkem i při pozdějších úpravách konstrukce.

Vizuální kontrola dílů ve výrobě pomocí Twyn a rozšířené reality

Ne každá kontrola musí začínat plným měřicím reportem. 4CAD nabízí také software Twyn, který promítá CAD model přímo na kontrolovaný výrobek a zpřístupňuje 3D geometrická data, výrobní poznámky i vlastnosti materiálu v rozšířené realitě.

To je praktické hlavně tam, kde potřebujete rychle odhalit odchylku ještě před dalším krokem výroby. Typicky při kontrole prvního kusu, montážních sestav, svařenců nebo dílů, u kterých je zásadní tvarová shoda a správná interpretace dokumentace na dílně.

Twyn od 4CAD zároveň vytváří digitální dokumentaci výsledků inspekce a shody dílů na základě kontrolních seznamů. Kvalita tak nemusí pracovat odděleně od výroby a kontrola je čitelnější i pro týmy, které nepracují každý den s metrologickým softwarem.

Když chybí CAD model nebo skutečný díl neodpovídá dokumentaci

Ve výrobě se běžně stává, že nominální model není aktuální, chybí použitelná geometrie nebo skutečný stav neodpovídá dostupné dokumentaci. I v takové situaci má 4CAD řešení.

Pokud je potřeba nejdřív vytvořit nebo upravit referenční geometrii, umíme navázat na 3D modelování a reverse engineering. Díky tomu se 3D měření dílu nezastaví jen proto, že konstrukční podklady nejsou v ideálním stavu.

To je důležité hlavně u starších přípravků, náhradních dílů, forem, prototypů nebo převzatých projektů. Místo slepé kontroly podle neaktuálních dat dostanete použitelný základ pro další měření i konstrukční rozhodnutí.

Co od 4CAD při 3D měření dílů skutečně dostanete

4CAD nedodává jen samotné naskenování. Dostanete výstup, se kterým lze pracovat v kvalitě, výrobě i konstrukci.

Podle zadání může služba zahrnovat:

• Porovnání s CAD modelem: nominální versus skutečný stav dílu
• Barevnou mapu odchylek: rychlá orientace v kritických místech
• Inspekční řezy a měření: délkové, úhlové a geometrické tolerance
• Reporty pro předání: PDF, tabulky, grafy a export do Excelu
• Digitální návaznost: data vhodná pro další vyhodnocení, komunikaci a archivaci

4CAD vám na začátku pomůže ujasnit i rozsah kontroly. Ne vždy je ekonomicky správně měřit vše. Někdy stačí zkontrolovat několik funkčních ploch a kritických rozměrů, jindy je nutná plná tvarová analýza nebo vizuální inspekce v rozšířené realitě.

Díky tomu máte lepší kontrolu nad cenou, termínem i očekávaným výstupem. Platíte za měření, které odpovídá riziku a významu konkrétního dílu, ne za zbytečně široký proces.

Proč je 4CAD vhodná volba pro 3D měření dílů ve výrobě

4CAD Solution s.r.o. spojuje služby 3D skenování, CAD/CAM know-how, automatizaci konstrukce a software pro inspekci. Pro vás to znamená, že měření nekončí u obrázku odchylek, ale může rovnou navázat na úpravu modelu, výrobní rozhodnutí nebo digitalizaci kontroly.

4CAD je tým certifikovaných odborníků na CAD/CAM, automatizaci konstrukce a 3D technologie. To je podstatné hlavně ve chvíli, kdy je potřeba rozumět nejen měření samotnému, ale i tomu, jak výsledek ovlivní konstrukci, výrobu, dodavatele nebo další schvalování.

Výhodou je i end-to-end přístup od skenu po CAD výstupy a podpora nástrojů, které firmy běžně používají, včetně Revit, AutoCAD, Archicad a SOLIDWORKS. Pokud tedy potřebujete, aby data z kontroly dávala smysl i pro konstrukční tým, 4CAD mluví stejným technickým jazykem jako vaše oddělení vývoje a výroby.

Pošlete nám díl nebo CAD data a navrhneme správný typ 3D kontroly

Jestli řešíte první kus, neshodu ve výrobě, reklamaci nebo rychlé ověření tvarové shody, 4CAD vám pomůže zvolit vhodný postup. Stačí dodat CAD model, výkres nebo základní popis problému a my navrhneme, zda je pro vás vhodnější plná rozměrová kontrola, cílené měření kritických znaků nebo vizuální inspekce s Twyn.

Ozvěte se 4CAD a probereme, jak z 3D měření dílů získat výstup, podle kterého se dá opravdu rozhodovat.
