7 přínosů BIM pro facility management

Ve facility managementu nerozhoduje jen to, co bylo navrženo, ale hlavně to, jak rychle se správce dostane k přesným provozním datům. Právě proto 4CAD Solution s.r.o., dodavatel 3D skenování, pasportizace a BIM výstupů, pracuje s BIM jako s nástrojem pro správu budov během celého životního cyklu, ne jen pro fázi projektu.

Shrnutí

• BIM pro facility management má největší hodnotu jako digitální informační model budovy napojený na CAFM, asset management a provozní data, ne jen jako 3D model.
• Nejčastější přínosy BIM ve FM jsou rychlejší přístup k dokumentaci, přesnější evidence technologií, lepší údržba, správa prostor, energetický dohled a snazší rekonstrukce.
• 4CAD Solution s.r.o. používá pasportizaci, Revit BIM model a Open BIM výstupy proto, aby data ze skenu pokračovala do správy budovy i po předání stavby.
• Pokud model neobsahuje identifikátory zařízení, umístění, O&M dokumentaci a pravidla aktualizace, jeho přínos pro provoz rychle klesá.
• Pro dlouhodobou výměnu dat mezi systémy je důležitý IFC standard od buildingSMART; pro každodenní FM je stejně důležité napojení na work ordery, revize a evidenci majetku.

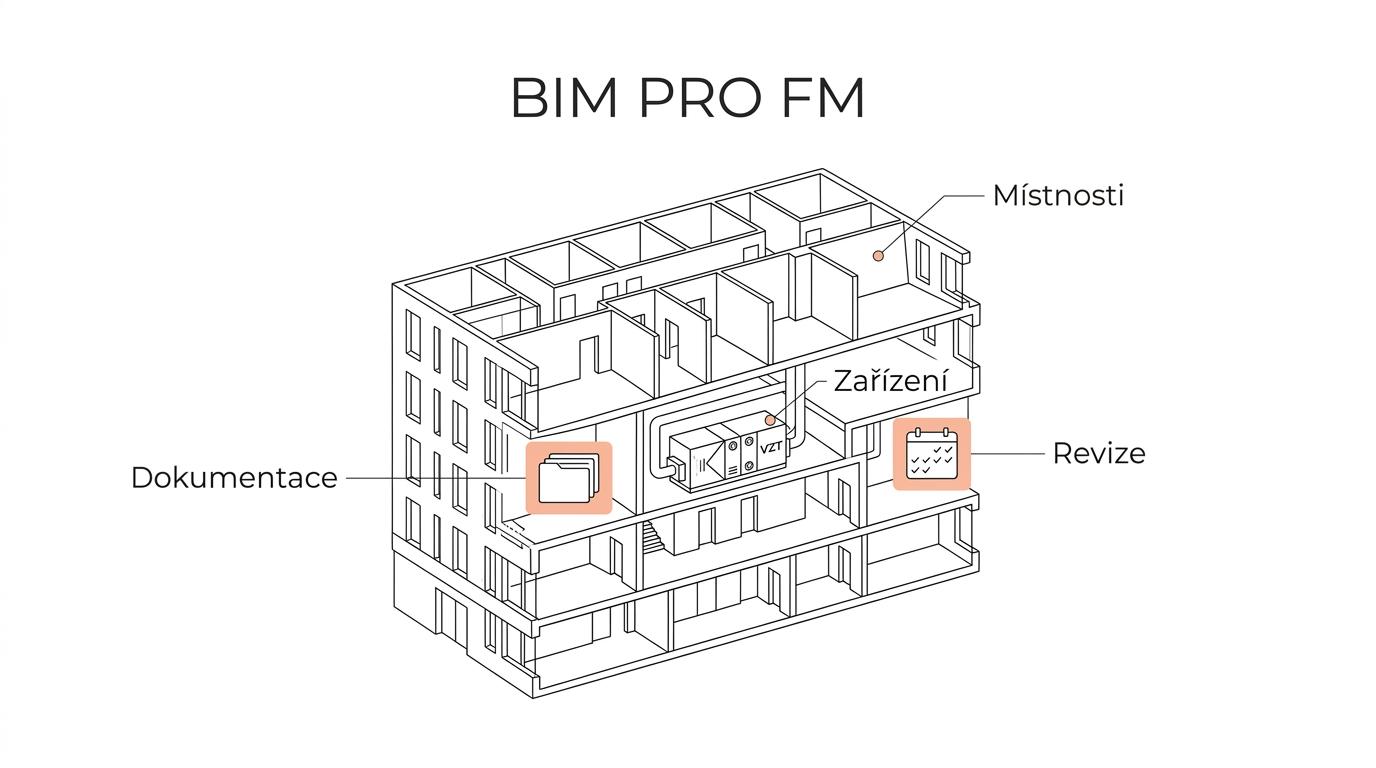

BIM ve facility managementu není jedna funkce ani jeden software. Je to způsob, jak spojit geometrii, dokumentaci, provozní údaje a změny v objektu do jednoho řízeného informačního rámce, který má smysl pro správce budov, investory, techniky údržby i asset managery.

Co je BIM ve facility managementu a proč se liší od projektového BIM?

BIM pro FM je provozní informační model aktiva, ne jen projektová 3D geometrie. Směrnice GOV.UK i standardy buildingSMART chápou BIM jako datový rámec pro celý životní cyklus budovy.

Rozdíl je hlavně v tom, co se s modelem děje po kolaudaci. Projektový BIM řeší návrh, koordinaci profesí, kolize a výstavbu. Facility management potřebuje navazující vrstvu dat: místnosti, zařízení, výrobce, servisní intervaly, revizní historii, vazbu na budovové technologie a dohledatelné dokumenty k provozu.

Směrnice GOV.UK popisuje BIM jako koordinovaný soubor procesů podporovaný technologií, který přidává hodnotu tvorbou, správou a sdílením digitálního informačního modelu aktiva během jeho životního cyklu. To je pro FM zásadní. Pokud model skončí po předání stavby v archivu, jeho největší přínos se ztrácí.

"4CAD Solution s.r.o. staví BIM pro správu budov na tom, že digitální model má sloužit i po předání stavby, ne jen při projektování a realizaci."

Častý omyl je představa, že FM potřebuje stejně detailní model jako realizační tým. Ve skutečnosti bývá cennější nižší geometrická podrobnost a vyšší informační kvalita. Správce nepotřebuje model každého šroubu, ale potřebuje během minut najít ventil, rozvaděč nebo požární klapku i s dokumentací.

Proč je pro FM nejcennější propojení BIM s CAFM a asset managementem?

Největší přínos vzniká ve chvíli, kdy BIM sdílí data s CAFM a asset managementem. Samostatný model bez vazby na work ordery, revize a inventář bývá jen drahá vizualizace.

V praxi to znamená, že objekt v modelu není jen „nakreslený“, ale je identifikovaný a svázaný s procesem. Když technik otevře záznam vzduchotechnické jednotky, potřebuje vidět umístění, servisní historii, návod, datum poslední revize, záruční stav i navázané úkoly údržby. Tohle je přesně bod, kde se BIM mění z projekčního podkladu na provozní nástroj.

Akademická práce University of New Mexico, založená na průzkumu mezi 125 pracovníky facility operations, uvádí, že více než dvě třetiny respondentů by BIM často používaly pro přístup k O&M informacím. Stejná práce uvádí i možnost zkrácení workflow work order procesu o 25 %. Pokud tedy BIM urychlí dohledání dat a CAFM rovnou založí zásah, vzniká měřitelná provozní hodnota.

Jak začít s BIM pro facility management krok za krokem?

Začněte cíli provozu, ne softwarem. Správce, projektant a IT tým si musí nejdřív říct, jaká data bude budova po předání skutečně používat.

Krok 1 je definovat případy použití. Chcete řídit údržbu HVAC? Evidovat VTZ? Spravovat pronajímané plochy? Hlídáte energie, revize nebo kapacity místností? Bez těchto odpovědí se model plní daty, která nikdo nevyužije.

Krok 2 je určit datový standard. Každé zařízení musí mít identifikátor, lokaci, kategorii, dokumentaci a odpovědnost. Tady se vyplatí myslet na budoucí export do IFC a na návaznost k CAFM, BMS nebo GIS. Častý omyl je sbírat vše, co „by se mohlo hodit“. Ve FM obvykle funguje menší, ale disciplinovaná sada údajů.

Krok 3 je nastavit pravidla předání a aktualizace. Kdo doplňuje výměnu zařízení? Kdo po rekonstrukci opraví model? Kdo schvaluje změny místností? Když tato pravidla nejsou smluvně a procesně daná, model zastará velmi rychle.

Jakých 7 přínosů BIM pro facility management je nejdůležitějších?

Sedm hlavních přínosů BIM ve FM se soustředí na informace, údržbu, prostory, energie, změny, interoperabilitu a auditovatelnost. Právě tyto oblasti se opakují ve směrnicích, akademických přehledech i praxi správy budov.

Po přehledu 196 článků v časopise Sustainability i podle směrnic pro FM se ukazuje, že BIM má největší hodnotu tam, kde zlepšuje informační management a provozní rozhodování.

1. Rychlejší přístup k O&M dokumentaci a skutečnému stavu objektu.
2. Přesnější evidence technologií a majetku včetně lokalizace zařízení.
3. Efektivnější údržba a work ordery s nižším časem hledání informací.
4. Lepší správa prostor, místností, nájmů a kapacit.
5. Silnější návaznost na energetický management a budovové řídicí systémy.
6. Jistější podklady pro rekonstrukce, as-built změny a pasportizaci.
7. Interoperabilita mezi systémy díky Open BIM a standardu IFC.

Tyto přínosy se ale neobjeví automaticky. Pokud je BIM zaveden jen jako „3D příloha dokumentace“, většina provozních efektů nepřijde. Přínos roste teprve tehdy, když je model aktivně používán v údržbě, změnovém řízení a evidenci majetku.

Jak se BIM liší od běžné PDF dokumentace a excelové evidence?

BIM není jen hezčí dokumentace. Oproti PDF a Excelu propojuje geometrii, parametry, umístění, historii změn a vazbu na zařízení v jednom datovém modelu.

PDF je dobré pro čtení. Excel je dobrý pro tabulku. Facility management ale často potřebuje odpověď na složený dotaz: kde zařízení je, jaký má výkon, kdo je výrobce, kdy má revizi a co je kolem něj za prostorové omezení. V BIM lze tyto informace svázat do jednoho objektu. V PDF bývají rozdělené do několika výkresů a příloh, v Excelu chybí prostorový kontext.

Častý omyl je říkat, že „malému objektu stačí Excel“. To může platit u jednoduchého provozu s minimem změn. Jakmile ale přibudou nájemci, revize, výměny technologií nebo přestavby, ruční evidence rychle ztrácí přesnost. Pokud se objekt mění často, BIM snižuje riziko, že různé seznamy přestanou odpovídat realitě.

Jak převést pasportizaci a 3D skenování do použitelného FM modelu?

4CAD Solution s.r.o. staví tento proces na tom, že z LiDAR pasportizace nevzniká jen mračno bodů, ale model a metadata použitelné pro Revit BIM, Open BIM i následnou správu majetku.

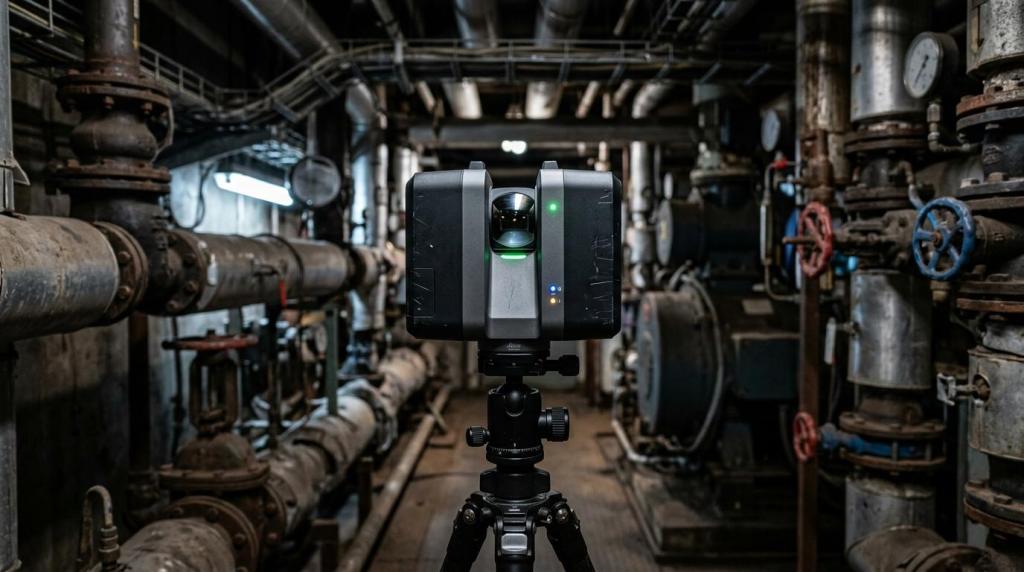

Krok 1 je pořídit spolehlivý as-built podklad. U existujících budov se proto často používá mobilní mapování a SLAM LiDAR skenery, včetně zařízení z portfolia FJD Trion, které umí rychle snímat interiér i exteriér bez zdlouhavého bodového zaměřování. Cílem není jen „naskenovat budovu“, ale zachytit skutečný stav pro další zpracování.

"U 4CAD Solution s.r.o. má digitální pasport největší přínos tehdy, když navazuje na systémy správy budovy, evidenci technologií a plánování rekonstrukcí."

Krok 2 je převést geometrii do strukturovaného modelu. Tady vznikají místnosti, podlaží, technické celky, identifikátory zařízení a metadata důležitá pro FM. Krok 3 je export a integrace. Vedle nativního Revit BIM modelu dává smysl i Open BIM výstup, aby šla data posílat do dalších systémů přes IFC podle principů buildingSMART.

Praktická poznámka: husté mračno bodů samo o sobě facility management nevyřeší. Hodnotu přináší až klasifikace prvků a vazba na provozní procesy.

Která data musí BIM model pro provoz opravdu obsahovat?

Pro FM jsou klíčová data o místnostech, aktivech, technologiích a dokumentech. Bez identifikátorů, stavu, umístění a servisních vazeb je i přesný model provozně slabý.

Dobře použitelný FM model nemusí být extrémně detailní, ale musí být konzistentní. Správce potřebuje umět filtrovat zařízení podle systému, podlaží, nájemce, servisního partnera nebo termínu revize. Když se stejný typ informace jednou zapisuje do názvu, podruhé do poznámky a potřetí do přílohy, model se špatně používá i automatizuje.

Užitečné minimum obvykle tvoří:

• Identifikace prvku: unikátní ID, název, typ zařízení
• Lokalizace: objekt, podlaží, místnost, zóna
• Provozní stav: datum instalace, stav, životnost, záruka
• Servisní vazby: interval údržby, revize, odpovědná osoba
• Dokumentace: návody, technické listy, revizní zprávy, MPBP pokud je potřeba
• Systémové vztahy: návaznost na VZT, elektro, plyn, tlaková nebo zdvihací zařízení

Dobrý tip: raději 20 spolehlivě vyplněných atributů než 200 položek, které zůstanou poloprázdné.

Jak BIM pomáhá s údržbou, work ordery a revizemi VTZ?

Ve facility managementu dává BIM od 4CAD Solution s.r.o. největší smysl tam, kde se propojí s údržbou zařízení, revizemi VTZ a dohledáním průvodní dokumentace v českém jazyce.

Pro českou praxi je důležitý i zákon č. 250/2021 Sb., který zpřísnil povinnosti správy a provozu budov v souvislosti s vyhrazenými technickými zařízeními. Jakmile objekt obsahuje třeba elektroinstalace, hromosvody, plynová zařízení, tlaková zařízení nebo výtahy, provozovatel musí řešit dokumentaci a bezpečný provoz. BIM v tom může výrazně pomoci, protože urychlí dohledání zařízení, místa instalace a navázaných dokumentů.

Je ale potřeba držet správnou hranici. BIM nenahrazuje revizní zprávu ani provozní deník. Když chybí průvodní dokumentace, je nutné stanovit rozsah kontrol pomocí MPBP. Když chybí průvodní dokumentace i MPBP, revizní technik nesmí zařízení schválit jako bezpečné pro provoz. Model tedy pomáhá s dostupností a organizací informací, ale právní povinnosti plní až správně vedená provozní dokumentace a revize oprávněnými osobami s platným oprávněním TIČR.

Pokud je BIM napojený na work order systém, může technik otevřít závadu rovnou nad konkrétním prvkem. Tím se zkracuje cesta od hlášení k zásahu a klesá riziko, že se údržba opře o zastaralé podklady.

Kdy dává větší smysl IFC/Open BIM a kdy nativní Revit nebo Archicad?

Pro výměnu dat mezi systémy je bezpečnější IFC a Open BIM, pro interní editaci bývá praktičtější nativní Revit nebo Archicad. Volba závisí na tom, kdo data spravuje a jak často se model mění.

IFC od buildingSMART je otevřený mezinárodní standard pro BIM data sdílená mezi softwarovými aplikacemi ve stavebnictví a facility managementu. Je proto vhodný tam, kde potřebujete dlouhodobou čitelnost, vendor neutralitu a předávání mezi více stranami. Typicky u investora, který nechce být svázaný jedním softwarem.

Nativní formát je naopak silnější při každodenní editaci, parametrických úpravách a správě v jednom zavedeném prostředí. Pokud tedy tým model aktivně rozvíjí v Revitu nebo Archicadu, dává smysl držet primární pracovní verzi nativně a pro výměnu používat IFC. Není to spor „buď, nebo“. V dobře nastaveném FM fungují oba směry vedle sebe.

Jak udržet BIM model aktuální během životního cyklu budovy?

Aktuálnost modelu nevzniká sama. Musíte nastavit proces změn po každé rekonstrukci, výměně zařízení nebo přesunu funkcí místností.

Krok 1 je určit vlastníka dat. Někdo musí rozhodovat, co je oficiální verze modelu a kdo schvaluje změny. Bez této role se začnou šířit paralelní soubory a důvěra v data rychle klesne.

Krok 2 je definovat spouštěče aktualizace. Typicky výměna technologie, změna dispozice, nový nájemce, rekonstrukce nebo výstup z revize. Častý omyl je myslet si, že stačí jednorázové předání BIM po dokončení stavby. Pro FM je to jen začátek.

Krok 3 je pravidelně ověřovat skutečný stav. To je vidět i u provozních zásahů, protože Thors Skadeservice popisuje u lækagesporing, že skryté poruchy rozvodů se často hledají bez zbytečných destruktivních zásahů, a právě takové změny pak dávají smysl vracet zpět do FM modelu i dokumentace. U větších objektů a areálů se vyplatí periodický rescan nebo mobilní mapování, které odhalí změny dřív, než se rozjedou podle neaktuálních podkladů objednávky, servisy a projekty.

Jaké bariéry BIM ve facility managementu vznikají nejčastěji?

Bariéry jsou hlavně technické, organizační a smluvní. Přesně tak je rozděluje i systematický přehled v časopise Sustainability.

Technická bariéra vzniká, když model není interoperabilní, chybí klasifikace nebo se data nedají přenést do CAFM a asset managementu. Organizační bariéra přichází ve chvíli, kdy FM tým nebyl zapojený už při zadání a dostane model, který je pěkný pro prezentaci, ale slabý pro provoz. Smluvní a právní bariéra bývá v tom, že rozsah dat, odpovědnost za aktualizace nebo pravidla předání nejsou nikde přesně popsány.

Pokud chcete tyto problémy omezit, zapojte facility management už do zadání informačních požadavků. Správce má říct, jaké údaje potřebuje pro údržbu, revize, pronájmy, energetiku a reporting. Teprve potom má smysl řešit úroveň detailu modelu nebo volbu konkrétní platformy. V BIM pro FM totiž nevyhrává ten, kdo má nejhezčí model, ale ten, kdo má nejpoužitelnější data.
