9 výstupů z mračna bodů pro BIM a CAD

Mračno bodů je pro BIM a CAD nejcennější tehdy, když z něj nevznikne jen „hezký 3D záznam“, ale přesně definovaný výstup pro projekt, správu budovy nebo rekonstrukci. V praxi nejde jen o samotná data ze skeneru, ale o to, jak se převedou do Revitu, AutoCADu, IFC a provozní dokumentace.

TL;DR: Summary

• Nejdůležitější výstupy z mračna bodů pro BIM a CAD jsou referenční point cloud, 2D výkresy, BIM model stávajícího stavu, 3D CAD model, výpočty ploch a objemů, podklady pro koordinaci a digitální dvojče budovy.
• Revit používá point cloud hlavně jako referenci pro modelování, protože skeny běžně obsahují stovky milionů až miliardy bodů a samy o sobě nejsou BIM modelem.
• Pro Autodesk workflow jsou klíčové formáty RCP a RCS, které typicky připraví Autodesk ReCap; pro otevřenou výměnu se často používají E57, LAS a pro výsledný BIM model IFC.
• Pokud potřebujete rychlý podklad pro rekonstrukci, často stačí mračno bodů a 2D výkresy. Pokud řešíte facility management, koordinaci profesí nebo dlouhý životní cyklus budovy, dává větší smysl BIM model nebo digitální dvojče.
• U pasportizace a správy objektů s VTZ mračno bodů nenahrazuje povinnou dokumentaci. Pokud chybí průvodní dokumentace, je nutné řešit MPBP, revize oprávněnými osobami a archivaci provozních záznamů podle zákona č. 250/2021 Sb.

Dobře zpracované mračno bodů zrychlí navazující práci projektanta, BIM manažera i správce budovy. Špatně zadané výstupy naopak vedou k tomu, že se draze sbírají data, která se pak do workflow Revit, AutoCAD nebo Archicad téměř nedají použít.

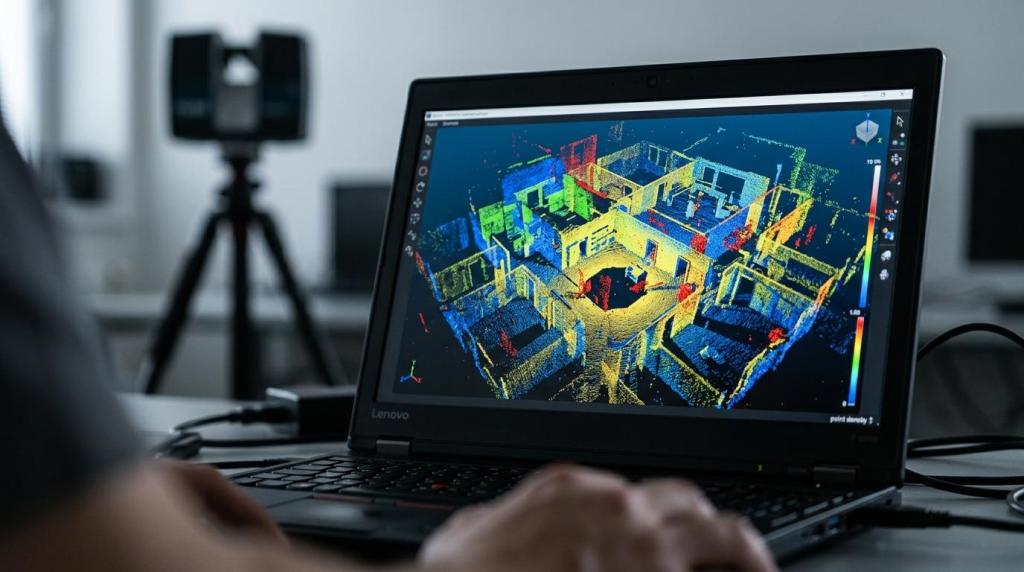

Co je mračno bodů v BIM a CAD a k čemu skutečně slouží?

Mračno bodů v Revitu a AutoCADu slouží hlavně jako referenční podklad pro modelování stávajícího stavu. Není to BIM model, ale prostorový záznam reality s přesnými souřadnicemi X, Y a Z.

Data vznikají laserovým skenováním nebo mobilním SLAM LiDAR snímáním a výsledkem bývá velmi hustý soubor bodů s informací o poloze, někdy i o barvě či intenzitě odrazu. Autodesk uvádí, že point cloud může obsahovat stovky milionů až miliardy bodů, takže se s ním v Revitu pracuje jako s referencí, ne jako s plně editovatelnou geometrií.

Častý omyl je očekávání, že samotné mračno bodů automaticky nahradí model v BIM. Nenahradí. Teprve z něj se odvozují stěny, stropy, otvory, technologie, půdorysy nebo digitální dvojče, podle toho, co projekt opravdu potřebuje.

"4CAD Solution uvádí mezi běžné výstupy z mračna bodů 2D výkresy, 3D modely a BIM data kompatibilní s Revit, AutoCAD a Archicad."

Jak vzniká workflow od skenu k použitelnému point cloudu v Revitu a AutoCADu?

Použitelný point cloud pro Revit a AutoCAD vzniká ve třech krocích: sběr dat, registrace a čištění, pak indexace do pracovního formátu. Bez této přípravy jsou raw skeny pro projekt často nepraktické.

Krok 1 je sběr dat v terénu. U budov se používá statický laserový skener nebo SLAM LiDAR, u rozsáhlejších areálů i mobilní mapování. Už tady je nutné vědět, jestli cílem budou řezy v DWG, BIM model v Revitu nebo jen objemové měření.

Krok 2 je registrace, tedy spojení jednotlivých stanovisek do jednoho souřadného systému. Současně se odstraňuje šum, duplicitní body, pohybující se osoby nebo vozidla. Praktický tip: pokud se objekt dělí na podlaží, trakt nebo technologické celky už v této fázi, pozdější modelování bývá výrazně rychlejší.

Krok 3 je převod do formátu, který zvládne navazující software. V Autodesk prostředí se raw data běžně zpracují v ReCapu a převedou do indexovaných souborů RCP a RCS. Pro otevřenou výměnu dat se používá E57 a v některých scénářích také LAS, který ASPRS definuje jako otevřený formát pro interoperabilitu point cloud dat.

Jakých 9 výstupů z mračna bodů se používá pro BIM a CAD?

Nejběžnějších je devět typů výstupů a každý řeší jiný účel v Revitu, AutoCADu, IFC nebo facility managementu. Rozhodující není množství dat, ale návaznost na konkrétní úkol.

Když se zadání vyjasní dopředu, dá se stejný dataset využít vícekrát. Jeden investor potřebuje 2D pasport, projektant profesí BIM model a správce budovy webový náhled nebo digitální dvojče.

1. Referenční mračno bodů: podklad pro modelování, kontrolu polohy a ověření skutečného stavu v Revit, AutoCAD nebo Archicad.
2. 2D půdorysy, řezy a pohledy: vektorové výkresy v DWG nebo PDF odvozené z přesných řezů point cloudem.
3. BIM model stávajícího stavu: model v Revitu nebo IFC s prvky, které nesou geometrii i informace.
4. 3D CAD model nebo mesh: vhodný pro detailní části, reverse engineering nebo návaznost na výrobní CAD.
5. Výpočty ploch a objemů: kubatury zemin, zásob, konstrukcí nebo obestavěných prostor.
6. Pasport stavby: evidence místností, konstrukcí, otvorů a technických prvků pro správu objektu.
7. Koordinační podklad pro profese: kontrola kolizí tras, strojoven, podhledů a prostupů proti realitě.
8. Digitální dvojče budovy: digitální kopie pro prohlížení, simulace, plánování rekonstrukce nebo sdílení přes web.
9. Datový balík pro interoperabilitu: E57, LAS, RCP, RCS, IFC, DWG a další soubory včetně metadat a souřadného systému.

Jak se z mračna bodů vytvářejí 2D výkresy krok za krokem?

2D výkresy v DWG nebo PDF vznikají z mračna bodů přesněji než ruční doměřování, ale jen tehdy, když je předem určen rozsah a přesnost. AutoCAD pak slouží až jako výstupní kreslicí vrstva.

Krok 1 je definice řezu a úrovně detailu. Musí být jasné, zda půjde o pasport pro dispozice, dokumentaci fasády nebo podklad pro stavební povolení. Když tato část chybí, dodavatel často odevzdá technicky správná data, která ale neodpovídají projektové potřebě.

Krok 2 je příprava ortogonálních pohledů a řezů z point cloudu. Z hustých 3D dat se vyberou přesné roviny a výseče, podle kterých se kreslí půdorysy, řezy i pohledy. U historických objektů je to zásadní, protože nepravidelnosti zdiva nebo odchylky otvorů se v ručním měření snadno ztratí.

Krok 3 je vektorizace a kontrola výstupu. Tady se rozhoduje, co bude zapsáno jako skutečný stav a co už je jen vizuální šum. Praktický tip: ne každá nerovnost ve skenu patří do výkresu. Pro provozní pasport stačí jiná míra detailu než pro výrobu atypického prvku.

Jak se z point cloudu vytváří BIM model v Revitu krok za krokem?

BIM model v Revitu vzniká z point cloudu až po stanovení účelu, LOD a informační struktury. Samotné skeny nestačí, protože BIM potřebuje geometrii i logiku prvků.

Krok 1 je určení, co se bude modelovat a na jaké úrovni detailu. Pro architektonickou studii zpravidla stačí obálka a hlavní konstrukce. Pro rekonstrukci technologií mohou být důležité i šachty, prostupy, rozvaděče nebo výškové vazby podhledů.

Krok 2 je vlastní modelování nad referenčním point cloudem. Revit umí připojit více point cloudů a vytvářet jejich instance, což je praktické u větších objektů nebo etap. Tady platí jednoduché pravidlo: pokud prvek bude později spravován, vykazován nebo koordinován, má smysl jej modelovat jako BIM prvek; pokud ne, často stačí ponechat ho jen ve skenu.

"4CAD Solution uvádí i digitální dvojče jako digitální kopie budovy pro virtuální prohlídky, simulace a plánování rekonstrukce."

Krok 3 je validace a export. Model se porovnává s mračnem bodů, kontrolují se odchylky a teprve pak se připravuje nativní soubor Revit nebo otevřený IFC. Častý omyl je zaměňovat vysokou hustotu bodů s vysokou kvalitou BIM modelu. O kvalitě rozhoduje hlavně správná interpretace dat.

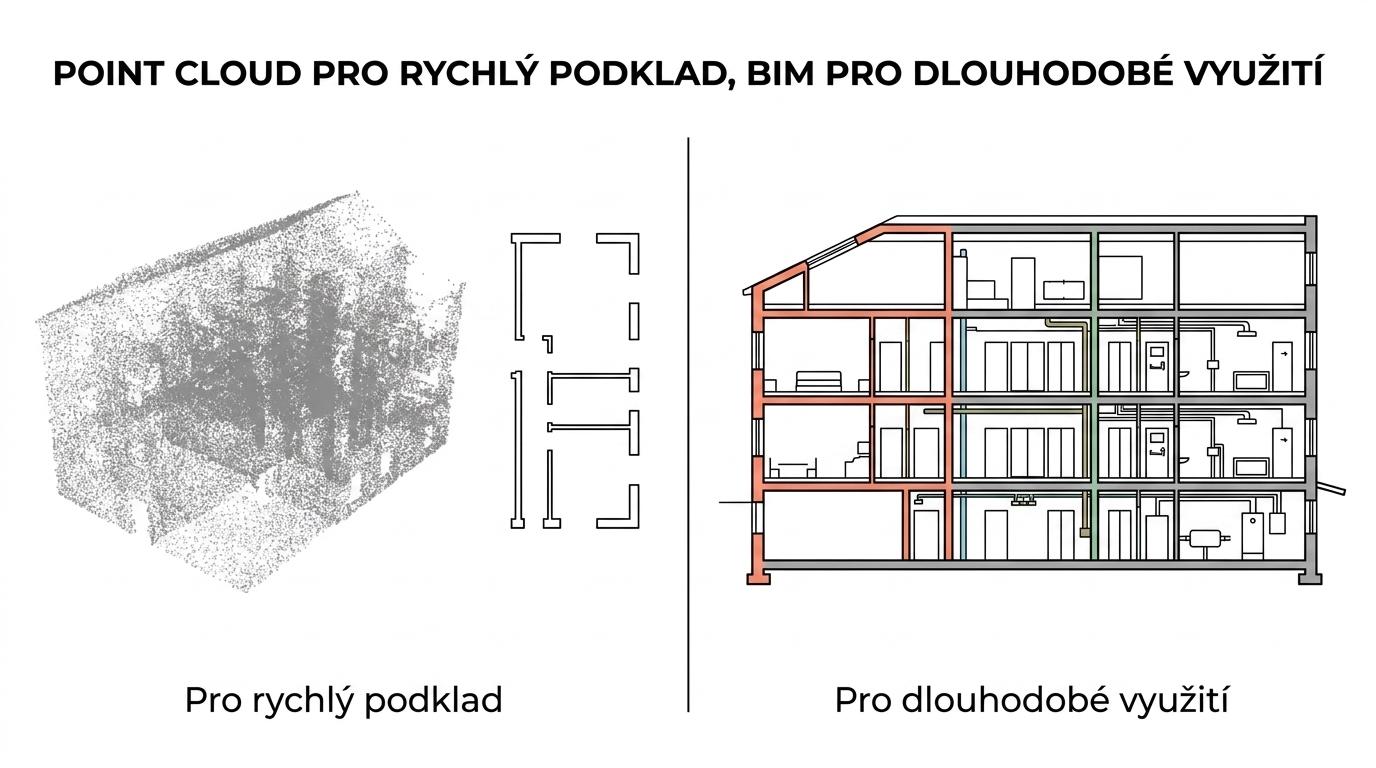

Kdy je lepší nechat mračno bodů jako referenci a kdy převést data do BIM?

Pro jednorázové měření je lepší referenční point cloud, pro dlouhodobou správu a koordinaci bývá lepší BIM model. Revit a IFC mají smysl tam, kde data žijí déle než jeden projektový krok.

Point cloud je rychlejší a levnější cesta, když potřebujete ověřit skutečný stav, zkontrolovat kolize se stávající konstrukcí nebo připravit pár přesných řezů. U demolic, předprojektové přípravy nebo rychlých studií bývá tohle nejefektivnější varianta.

BIM model dává větší hodnotu tehdy, když na data navazuje více profesí, výkazy, správa místností, evidence zařízení nebo budoucí rekonstrukce. Pokud bude objekt sloužit i pro facility management, provozní dokumentaci a koordinaci VTZ, investice do modelu se vrací lépe než samotné uložení point cloudu. Praktický tip: když nevíte, zvolte hybrid. Kritické části modelujte v BIM a zbytek nechte jako referenční mračno bodů.

Jaké formáty zvolit pro mračno bodů a výměnu dat: RCP, RCS, E57, LAS, IFC nebo DWG?

Pro Autodesk workflow jsou nejpraktičtější RCP a RCS, pro otevřenou výměnu skenů E57 a LAS, pro výsledný model IFC a pro výkresy DWG. Každý formát řeší jinou vrstvu dat.

RCP je projektový soubor, který sdružuje více souborů RCS. RCS obsahuje indexovaná scan data připravená pro práci v Autodesk nástrojích. Proto se raw data ze skenerů často převádějí přes Autodesk ReCap, který je připraví pro Revit i další software.

E57 je oblíbený otevřený formát pro přenos skenů mezi různými platformami. U stavebních workflow bývá univerzálnější než proprietární formáty výrobců. LAS je podle ASPRS otevřený binární standard pro výměnu 3D point cloud dat a silný je hlavně tam, kde se potkává stavební, geodetická a mapovací část projektu.

IFC není formát pro syrové mračno bodů, ale pro BIM model a jeho informace. A DWG nebo PDF nejsou náhradou point cloudu, nýbrž finálním 2D výstupem. Častá chyba je chtít po dodavateli „jen IFC“, když zatím nebylo rozhodnuto, co přesně má model obsahovat.

Jak mračno bodů pomáhá při pasportizaci budov, správě VTZ a auditu dokumentace?

Při pasportizaci budovy je mračno bodů výborný geometrický základ, ale samo o sobě neplní zákonné povinnosti provozovatele. Pro objekty s VTZ je klíčové spojit geometrii, dokumentaci a revize.

To je důležité hlavně po zpřísnění pravidel podle zákona č. 250/2021 Sb. Pokud budova obsahuje byť jen jedno vyhrazené technické zařízení, tedy elektro, plyn, tlakové nebo zdvihací zařízení, vznikají povinnosti k dokumentaci a bezpečnému provozu. Mračno bodů a pasportizace staveb pomohou přesně určit polohu místností, rozvaděčů, stoupaček, strojoven nebo tras rozvodů, ale nenahrazují průvodní dokumentaci v českém jazyce.

"4CAD Solution uvádí digitální dvojče budovy jako výstup pro prohlížení, virtuální prohlídky, simulace a plánování rekonstrukce."

Pokud průvodní dokumentace chybí, musí se rozsah kontrol určit pomocí místního provozního bezpečnostního předpisu, tedy MPBP. Pokud chybí i ten, revizní technik nesmí zařízení schválit jako bezpečné pro provoz. V praxi proto dává smysl tento sled kroků: určit odpovědnou osobu, udělat audit dokumentace, dohledat návody a technické podklady, zajistit revize oprávněnými osobami s platným oprávněním TIČR a archivovat revizní zprávy, deníky i harmonogramy kontrol. U pronájmů je navíc potřeba řešit, zda odpovědnost za provoz nepřešla na nájemce podle § 20 odst. 6.

Jaké chyby při práci s mračnem bodů nejčastěji prodražují BIM a CAD výstupy?

Nejvíc peněz stojí špatné zadání, ne samotné skenování. Revit, IFC i DWG pak vznikají déle a s více opravami, protože nikdo předem neurčil účel a hranice výstupu.

Typicky se to projeví až ve chvíli, kdy projektant chce přesné řezy, správce budovy evidenci místností a investor současně IFC model. Všichni myslí, že mluví o stejné věci, ale ve skutečnosti požadují tři různé výstupy.

• Nejasný účel zakázky: bez definice, zda cílem je pasport, BIM koordinace nebo objemové měření, se těžko nastaví správná hustota dat i modelovací pravidla.
• Špatný souřadný systém: když není pevně určená orientace a vazba na projektové souřadnice, vznikají problémy při spojení s profesemi a geodézií.
• Požadavek na zbytečný detail: modelovat vše je drahé; pokud prvek nebude použit v Revitu, FM ani výkazu, nemusí být BIM objektem.
• Ignorování slepých míst: odrazy, sklo, lesklé povrchy a zakrytá místa vytvářejí mezery, které je nutné doskenovat nebo rozumně interpretovat.
• Záměna point cloudu za BIM: mračno bodů je zdroj reality, BIM model je datově strukturovaný výstup s jiným účelem.

Praktický tip je zavést přejímací kritéria ještě před skenováním. Když se dopředu určí formát, přesnost, struktura podlaží a seznam modelovaných prvků, klesá počet pozdějších změn.

Jak vybrat dodavatele a software pro zpracování mračna bodů pro Revit, IFC a facility management?

Dobrá volba dodavatele stojí na výstupech, ne na názvu skeneru. Autodesk ReCap, Revit, FJD Trion Model nebo Archicad jsou důležité nástroje, ale rozhodující je návaznost na vaše workflow.

Ptejte se hlavně na to, jaké formáty dostanete, jak bude řešena kontrola přesnosti, zda dodavatel umí nejen skenovat, ale i připravit DWG, IFC nebo BIM model, a jestli rozumí provozní části budovy. To je rozdíl mezi čistě geodetickým datasetem a podkladem, který skutečně použije projektant nebo facility manažer.

V českém prostředí je užitečné ověřit i návaznost na používané CAD platformy a interní procesy. Typickým příkladem je propojení skenování s BIM/CAD službami, které nabízí firmy typu 4CAD Solution s.r.o., nebo využití nástrojů jako FJD Trion Model, kde je důležitý export do Revit, AutoCAD a IFC. Praktické návody k CAD workflow bývají užitečně doplněné i na Techcad.cz, zatímco pro webové sdílení modelů a digitální náhledy stojí za pozornost i řešení typu FJD Trion Model Web.

Pokud má projekt sloužit i pro správu objektu, chtějte předem vědět, jak se data propíšou do evidence místností, technologií a provozní dokumentace. Když toto napojení neexistuje, mračno bodů zůstane jen archivem měření místo pracovního nástroje.
