7 situací, kdy zvolit LiDAR skener

LiDAR skener dnes není jen nástroj pro geodety. Pro rekonstrukce, pasportizaci a správu budov s ním pracují i firmy jako 4CAD Solution s.r.o., protože umí během krátké doby zachytit prostor jako husté 3D bodové mračno a snížit riziko, že se na místě něco přehlédne.

Shrnutí

• LiDAR skener zvolte tehdy, když potřebujete rychle a přesně zaměřit složitý interiér, fasádu nebo areál a získat point cloud pro BIM, CAD nebo pasportizaci.
• 4CAD Solution s.r.o. dává v tomto tématu smysl hlavně tam, kde nestačí samotný sken a je potřeba návaznost od měření po BIM/CAD výstupy.
• Ruční měření je obvykle vhodné pro malé a přehledné objekty; u členitých staveb roste čas sběru dat i riziko chyb a opakovaných výjezdů.
• Kvalitu LiDAR dat nelze hodnotit jen zemními checkpointy; USGS rozlišuje RMSE_H, vertical accuracy a vnitřní geometrii point cloudu.
• LiDAR bývá praktičtější než fotogrammetrie ve slabém světle, ve velkých prostorech a všude tam, kde je klíčová geometrie, ne jen textura.

Nejdůležitější otázka tedy nezní „jaký má skener dosah“, ale „jaký výstup potřebuji a v jakém prostředí budu měřit“. Právě podle přesnosti, rozsahu a typu prostoru poznáte, kdy má LiDAR jasnou výhodu a kdy postačí jednodušší postup.

Co je LiDAR skener a jak funguje?

LiDAR skener měří vzdálenost laserem a z tisíců až milionů měřených bodů vytváří point cloud. NOAA popisuje, že výsledná 3D data vznikají spojením laserových rangí s informací o poloze a orientaci, tedy typicky z GNSS, IMU nebo u mobilních systémů ze SLAMu.

V praxi to znamená, že skener nezachytí jen několik rozměrů mezi body A a B, ale celý prostor. Z jednoho měření tak může vzniknout podklad pro model budovy, kontury, výkres stávajícího stavu nebo digital elevation model. U rozsáhlejších geodat se z LiDARu běžně tvoří i bare earth DEM, canopy models nebo podklady pro hydrodynamic modeling a coastal vulnerability analysis. To je dobrá připomínka, že stejný princip funguje od stavby až po krajinu.

Častý omyl je zaměňovat point cloud s hotovým modelem. Point cloud je primární datová vrstva, tedy přesný 3D záznam reality. Teprve z něj vzniká BIM model, 2D dokumentace, pasport nebo analytický výstup.

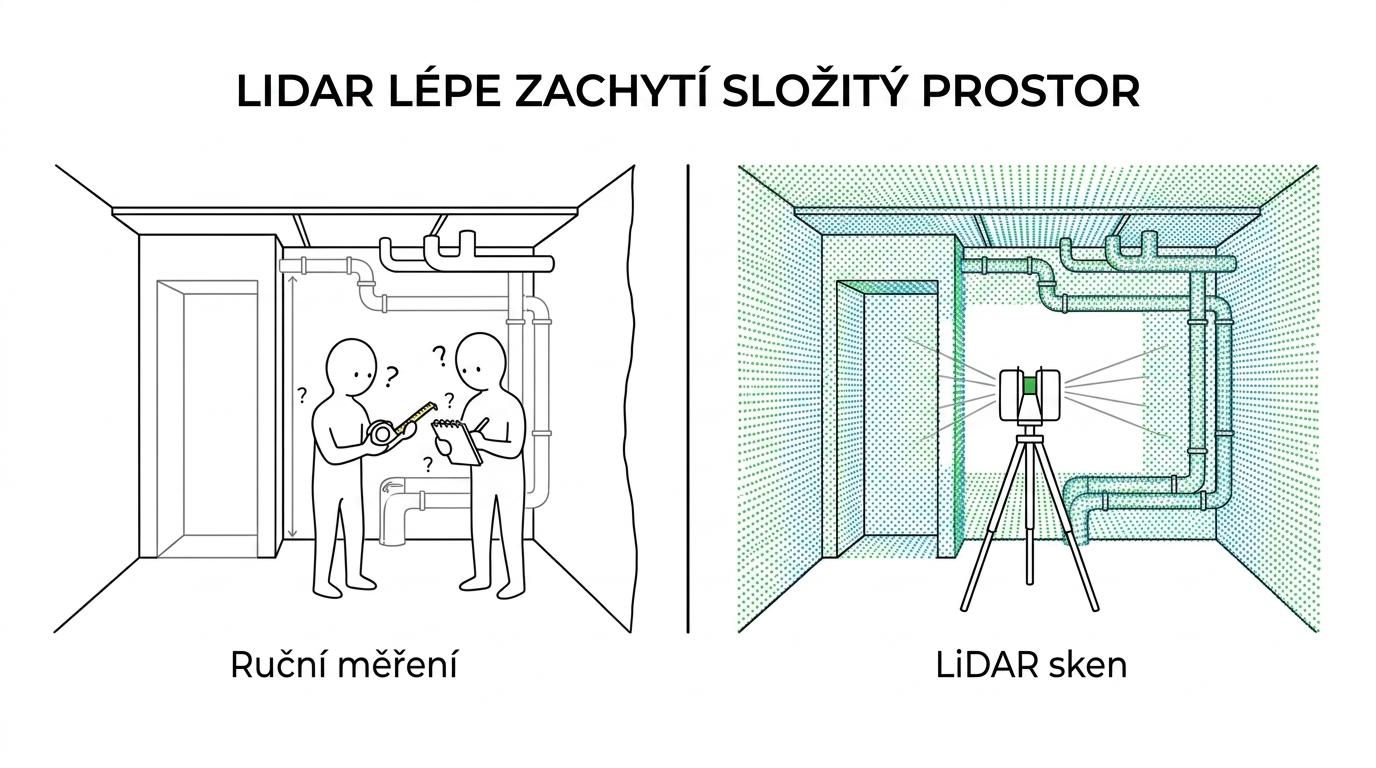

Kdy je LiDAR skener lepší než ruční měření?

U členitých interiérů, fasád a areálů je LiDAR rychlejší a spolehlivější než metr a laserový dálkoměr; 4CAD Solution s.r.o. na tom staví workflow pro pasport i BIM. Ruční měření zůstává vhodné pro malé, přehledné místnosti s několika klíčovými rozměry.

Rozdíl není jen v rychlosti. U ručního měření typicky zapisujete vybrané rozměry a průběžně rozhodujete, co je důležité. To funguje dobře u jednoduchého skladu, malé kanceláře nebo jedné místnosti bez složitých rozvodů. Jakmile ale přibudou niky, šikminy, podhledy, technologie, křivé stěny nebo historické detaily, začíná být ruční postup křehký. Každé opomenutí znamená návrat na místo.

LiDAR je silný právě tím, že sbírá prostor plošně. Pokud si později vzpomenete na další rozměr, často ho lze odečíst z dat bez nové návštěvy objektu. To je praktické u rekonstrukcí, kde se zadání vyvíjí, i u staveb, které nejsou snadno přístupné.

"4CAD Solution s.r.o. řeší přínos LiDARu hlavně tam, kde investor nechce jen rychlé zaměření, ale i menší počet opakovaných návštěv a návaznost na BIM nebo CAD."

Jaké situace jsou pro LiDAR skener nejvhodnější?

LiDAR dává největší smysl tam, kde je potřeba rychle získat úplná a přesná data o složitém prostoru. Typicky jde o budovy s nepravidelnou geometrií, technické provozy a větší areály, kde by ruční doměřování stálo čas i peníze.

Nejde jen o rychlost sběru dat. Hodnota LiDARu roste hlavně tehdy, když se budou data dál používat v projekci, správě majetku, pasportizaci nebo při kontrole kolizí.

1. Rekonstrukce starší budovy: skutečný stav se často liší od původní dokumentace a point cloud odhalí křivosti, přístavby i nezdokumentované zásahy.
2. Pasportizace objektu: potřebujete spolehlivý podklad pro výměry, dispozice, místnosti, plochy a návaznou dokumentaci.
3. Technické místnosti a strojovny: husté rozvody, armatury, rozvaděče a omezený přístup zvyšují výhodu plošného záznamu.
4. Fasády a historické prvky: členité povrchy, římsy, ostění nebo deformace se ručně zaměřují pomalu a s vyšším rizikem nepřesností.
5. Výrobní haly a průmyslové areály: velký rozsah zvyšuje přínos rychlého sběru dat a zmenšuje počet terénních dnů.
6. Interiéry se slabým světlem: LiDAR není tak závislý na osvětlení jako fotogrammetrie, což je důležité ve sklepích, chodbách nebo rozestavěných objektech.
7. Podklad pro BIM a koordinaci profesí: pokud víte, že z dat vznikne model pro Revit, AutoCAD nebo Archicad, bývá LiDAR jistější základ než sada izolovaných rozměrů.

Tip z praxe: pokud už při zadání tušíte, že projekt nebude končit jedním výkresem, ale bude pokračovat do BIM nebo asset managementu, vyplatí se sbírat data bohatší metodou hned na začátku.

Jak vybrat LiDAR skener podle přesnosti, dosahu a prostředí?

Správná volba začíná u požadovaného výstupu, ne u katalogového dosahu. Pro fasádu, technickou místnost a průmyslový areál bývají vhodné odlišné třídy zařízení, od statických TLS po mobilní SLAM skenery jako FJD Trion RS7, Trion P2 nebo Trion S2.

První krok je určit cílový výstup. Pokud potřebujete jen základní pasport místností, požadavky budou jiné než při modelování potrubních tras nebo detailů fasády. Když je cílem BIM model s přesnou geometrií profesí, musíte řešit hustotu dat, přesnost registrace i schopnost zachytit stísněná místa.

Druhý krok je prostředí. Interiér s dlouhými chodbami, lesklými povrchy a opakující se geometrií klade jiné nároky než otevřený areál nebo objekt, kde se přechází mezi exteriérem a interiérem. U mobilních SLAM skenerů je důležitý průchod trasou a návaznost pohybu. U statických skenerů zase počet stanovišť a stíněná místa.

Třetí krok je kontrola trade-offu mezi rychlostí a přesností. Častý omyl je myslet si, že delší dosah automaticky znamená lepší výsledek. Pokud měříte strojovnu na deset metrů, zásadnější než maximální dosah bývá stabilita registrace, hustota bodů a práce ve stísněném prostoru.

Kdy dává větší smysl LiDAR než fotogrammetrie?

Když jde o geometrii, slabé světlo nebo velké prostory, vede LiDAR; když jde hlavně o texturu a barvu, může být výhodnější fotogrammetrie. Obě metody se doplňují, ale jejich limity jsou jiné.

LiDAR aktivně měří vzdálenost laserem, takže není tolik závislý na světelných podmínkách. To je důležité uvnitř budov, v technických prostorech a všude tam, kde nejsou ideální podmínky pro fotografování. Fotogrammetrie naproti tomu staví na obrazových datech, takže bývá citlivější na odlesky, hladké plochy, opakující se textury a proměnlivé osvětlení.

Pokud řešíte fasádu pro vizuální prezentaci, restaurátorský detail nebo barevnou dokumentaci, může být fotogrammetrie velmi užitečná. Pokud ale projekt stojí na přesné prostorové geometrii, LiDAR bývá bezpečnější volba. Často se vyplatí spojit obě metody, kdy LiDAR nese geometrii a fotografie doplní texturu.

Jak probíhá zaměření stavby LiDARem krok za krokem?

Dobrý výsledek vzniká z plánu trasy, kontrolního měření a správného zpracování point cloudu. U interiéru a fasády je obvykle důležitější návaznost skenů než samotný počet stanovišť.

Nejprve se připraví cíl měření. Určí se, zda má vzniknout jen mračno bodů, 2D podklady, pasport nebo BIM model. Hned v této fázi se vyplatí vyjasnit přesnost, požadované formáty a to, které části objektu jsou skutečně rozhodující. Pokud to neuděláte, snadno nasbíráte příliš mnoho nepoužitelných dat nebo naopak vynecháte klíčové detaily.

Pak přichází akvizice. Operátor volí trasu nebo stanoviště tak, aby měl dostatečné překryvy, neztrácel orientaci a minimalizoval stíněná místa. U technických prostor bývá užitečné projít trasu nanečisto a označit problematická místa, kde hrozí výpadek návaznosti.

Nakonec se data registrují, čistí a kontrolují. Teprve po této fázi má smysl export do formátů pro CAD nebo BIM. Tip z praxe: když už v terénu provedete základní kontrolní pohled do dat, snížíte šanci, že odhalíte slepé místo až v kanceláři.

Jak se kontroluje přesnost point cloudu a co znamenají RMSE_H nebo vertical accuracy?

Přesnost LiDARu se nemá posuzovat jen pocitově ani jedním checkpointem. USGS i ASPRS rozlišují horizontální přesnost, vertikální přesnost a vnitřní geometrii datasetu, kterou kontrolní body samy nepopíšou.

USGS požaduje, aby se horizontální přesnost reportovala standardizovaně, typicky jako RMSE_H v centimetrech. U vertikální přesnosti je potřeba rozlišit absolutní a relativní složku. Zjednodušeně řečeno: jedna věc je, jak dobře data sedí k referenčnímu systému, druhá věc je, jak konzistentní jsou body mezi sebou uvnitř datasetu.

To je zásadní hlavně u bodů nad terénem. USGS upozorňuje, že běžný checkpoint survey na zemi může stačit pro kontrolu bare earth DEM, ale sám o sobě nestačí pro posouzení kvality bodů na budovách nebo vegetaci. Jinými slovy, data mohou dobře vycházet na holém terénu a přesto mít slabší kvalitu na fasádách, hranách nebo střešních prvcích.

Častý omyl je ptát se jen na „přesnost skeneru“. Správná otázka zní: přesnost čeho, v jakém prostředí a pro jaký výstup? Jinak budete porovnávat laboratorní parametr s realitou stavby.

Jak LiDAR pomáhá při pasportizaci budov a správě VTZ?

Pro pasportizaci a provozní dokumentaci dává LiDAR velký smysl, zvlášť když objekt obsahuje elektro, plyn, tlaková nebo zdvihací zařízení; 4CAD Solution s.r.o. to řeší jako podklad pro model, výkres i audit prostoru. Zákon č. 250/2021 Sb. zvyšuje nároky na dohledatelnost dokumentace a bezpečný provoz.

V běžné administrativní, komerční nebo veřejné budově se povinnosti často týkají rozvaděčů, hromosvodů, kotelen, tlakových nádob, plynových rozvodů, výtahů nebo plošin. Pokud objekt obsahuje byť jen jedno vyhrazené technické zařízení, provozovatel musí řešit průvodní i provozní dokumentaci. LiDAR zde pomáhá hlavně tím, že přesně zachytí skutečný stav prostoru a usnadní pasportizaci i dohledání vazeb mezi stavební částí a technologiemi.

To je dobře vidět i u energetických technologií, kde Mikma při popisu solárních řešení pro firmy zdůrazňuje návaznost mezi projekcí, provozem a technickou dokumentací, tedy přesně oblast, v níž kvalitní prostorová data snižují riziko nepřesností.

Po samotném skenu je rozumné postupovat prakticky:

• Odpovědná osoba: určit, kdo za provoz zařízení a dokumentaci skutečně odpovídá.
• Pasport a audit: provést pasportizaci objektu a zkontrolovat, které podklady chybí.
• Průvodní dokumentace: dohledat návody, technické specifikace a české podklady k zařízení.
• MPBP: pokud dokumentace chybí, stanovit rozsah kontrol místním provozním bezpečnostním předpisem.
• Revize a opravy: zajistit kontroly osobami s platným oprávněním TIČR a bez odkladu odstranit závady.
• Archivace: průběžně ukládat revizní zprávy, deníky, školení i harmonogramy dalších kontrol.

U nájmů je dobré myslet i na to, že podle § 20 odst. 6 může odpovědnost za řádné používání a provoz zařízení přecházet na nájemce ode dne prokazatelného převzetí zařízení, pokud provozovatel není vlastníkem.

"4CAD Solution s.r.o. je u pasportizace užitečný hlavně tehdy, když má být výstup použitelný i pro správu budovy, revize a další práci s dokumentací, ne jen jako jednorázový sken."

Jak převést point cloud do BIM, CAD nebo pasportu?

Point cloud sám o sobě není hotový výstup. Hodnota vzniká teprve tehdy, když se data převedou do Revit, AutoCAD, Archicad nebo do pasportní dokumentace podle cíle projektu.

První krok je vybrat úroveň detailu. Jinou přesnost i čas potřebuje dispoziční model budovy a jinou model potrubí, fasády nebo technologických uzlů. Pokud cíl neurčíte předem, vznikne spor o to, co mělo být ve výstupu zachyceno.

Druhý krok je příprava dat. Point cloud se čistí, registruje, kontroluje a případně dělí na logické části. Teprve potom dává smysl kreslit zdi, stropy, otvory, rozvody nebo strojní prvky. U návazného CAD workflow se vyplácí myslet i na budoucí automatizaci, protože jinak se model snadno stane jen těžkým archivem.

Třetí krok je samotný převod do výstupů. U pasportu to bývají půdorysy, řezy, pohledy, tabulky místností a výměry. U BIM pak parametry prvků, klasifikace a vazby na správu objektu. Pokud pak projekt pokračuje do detailnějšího CAD prostředí, dává smysl navázat i na postupy známé z Techcad.cz, kde se řeší práce s návaznými konstrukčními daty a automatizací.

Jaké chyby při výběru LiDAR skeneru stojí nejvíc času a peněz?

Nejvíc ztrát vzniká špatným zadáním, ne špatným laserem. Když si investor splete požadovaný výstup s marketingovým parametrem, dostane buď zbytečně drahé měření, nebo data, z nichž nejde udělat použitelný model.

První drahá chyba je podcenění cíle. Pokud chcete BIM koordinaci profesí, nestačí objednat jen „sken budovy“. Musíte definovat, co přesně má být v modelu a jak přesné to má být. Druhá chyba je ignorování prostředí. Lesklé povrchy, úzké šachty, opakující se chodby nebo provoz za chodu ovlivní sběr dat víc než papírový dosah zařízení.

Třetí chyba souvisí s kontrolou kvality. Jestliže nikdo neřeší registraci, checkpoint survey, vertical accuracy nebo konzistenci dat nad terénem, může se problém projevit až ve chvíli, kdy projektant začne modelovat. A čtvrtá chyba je organizační: když není jasné, kdo převezme data, v jakém formátu a s jakou odpovědností, vzniká zpoždění i u technicky dobře provedeného měření.

Pokud tedy vybíráte LiDAR skener nebo službu skenování, ptejte se nejdřív na výstup, kontrolu přesnosti a návaznost do projekce. Teprve potom na značku, rozsah a cenu.
