8 otázek před nákupem CAD CAM softwaru

Nákup CAD/CAM softwaru se často pokazí ve chvíli, kdy firma řeší hlavně cenu licence a až potom data, postprocesory a školení. Ve skutečnosti rozhoduje hlavně to, zda systém bezpečně propojí konstrukci, výrobu, kontrolu a případně i skenování nebo reverse engineering.

TL;DR: Summary

• Při výběru CAD/CAM softwaru ověřte nejdřív interoperabilitu, tedy podporu STEP (ISO 10303), IGES, nativních CAD formátů a reálný přenos dat mezi CAD, CAM, CAE a CMM, protože právě tady vznikají nejdražší chyby při nasazení.
• Nestačí, že software soubor „otevře“. Testujte, zda zachová geometrii, jednotky, sestavy, tolerance, PMI, vrstvy a změnové řízení, ideálně na vlastním dílu a vlastním CNC workflow.
• Pokud pracujete se skeny nebo staršími díly bez modelu, sledujte návaznost mesh-to-CAD. Nástroje typu QuickSurface Lite/Pro umí převést STL, OBJ a PLY do CAD a exportovat do STEP a IGES.
• Školení a podpora nejsou doplněk. Bez role-based školení pro konstruktéry, technologa a výrobu bývá i kvalitní CAD/CAM systém v praxi pomalý, nekonzistentní a drahý.
• Skutečné náklady netvoří jen licence, ale i postprocesory, migrace dat, validace výměnných formátů, školení, údržba a čas lidí při přechodu na nový systém.

Následujících osm otázek pomůže oddělit software, který vypadá dobře na prezentaci, od řešení, které obstojí v konstrukci, CAM přípravě i každodenní výrobě. Cílem není najít „nejlepší“ značku, ale systém, který odpovídá vašemu datovému toku, lidem a typům zakázek.

Proč je interoperabilita prvním filtrem při výběru CAD/CAM softwaru?

Interoperabilita rozhoduje dřív než ceník. STEP podle ISO 10303 a nativní data ze SOLIDWORKS nebo Inventoru určují, zda model projde z konstrukce do CAM, CAE a CMM bez ztráty informací.

Když CAD/CAM software neumí spolehlivě předat model dál, vznikají ruční opravy, duplikované verze a nejistota ve výrobě. NIST u STEP uvádí, že tento standard slouží k reprezentaci dílů, sestav i produktových a výrobních informací pro výměnu mezi CAD, CAM, CAE a CMM softwarem. To je podstatné hlavně tam, kde se střídají interní týmy, externí dodavatelé a více značek softwaru.

Častý omyl je myslet si, že nativní formát jedné platformy stačí. Pokud ale spolupracujete s kooperací, měřením nebo zákazníkem mimo váš ekosystém, neutrální formát bývá bezpečnější. U složitějších workflow dává smysl ověřit i varianty STEP AP242, AP203 nebo AP214, protože ne všechny importy pracují stejně s PMI, tolerancemi a strukturou sestavy.

"4CAD Solution kombinuje CAD/CAM služby se školením SOLIDWORKS, 3D skenováním, modelováním a simulacemi."

Právě proto se při výběru nehodnotí jen modelář a CAM modul, ale i návazné služby. Když jedna firma pokrývá konstrukci, školení, skenování a převod dat, zkracuje se cesta od testu k ostrému nasazení.

Jak ověřit podporované formáty STEP, IGES a nativní data před nákupem?

Správný postup je test na vlastních datech. STEP AP242, IGES a nativní soubory musí projít celým tokem od CAD po CAM bez ručních oprav kritických prvků.

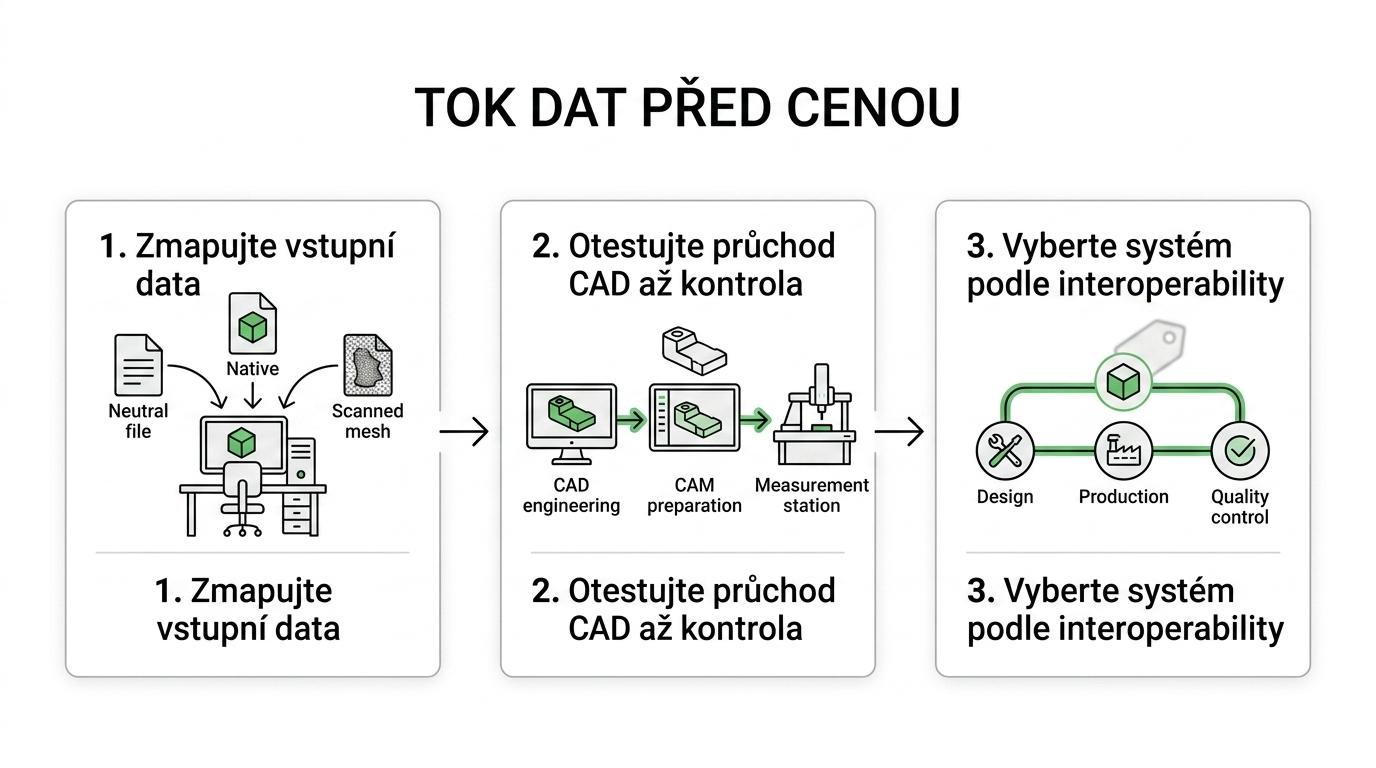

Začněte mapou dat. Sepište, co do systému vstupuje a co z něj musí ven: nativní CAD soubory, STEP, IGES, DXF, STL, data od zákazníků, výstupy pro CAM, výměnu s měřením nebo archivaci. Pokud máte více závodů nebo kooperace, přidejte i verze softwaru a jazyková prostředí. Už tady se často ukáže, že problém není v modelování, ale ve výměně dat mezi odděleními.

Pak přijde praktický test. Otevřete stejný díl ve formátu STEP i v nativním souboru a porovnejte geometrii, jednotky, orientaci, pojmenování, sestavu a případné výrobní informace. Pokud software tvrdí plnou kompatibilitu, měl by zvládnout i změnovou smyčku: otevřít, upravit, vrátit do CAM a znovu vygenerovat výrobní data bez rozbití vazeb.

Praktický tip: nesledujte jen to, zda se model zobrazí. Sledujte, zda se zachovají tolerance, PMI, hrany pro obrábění, křivky, díry, potlačené prvky a rozpoznání feature pro CAM. U importu „bez chyb“ se často až později ukáže, že jsou špatně normály, mezery v ploše nebo rozpadlá topologie.

Pokud je součástí vašeho workflow i skenování, ověřte i cestu z mesh dat do CAD. U nástrojů typu QuickSurface Lite nebo Pro je relevantní podpora STL, OBJ a PLY a export do IGES a STEP, protože právě tam se rozhoduje, zda sken poslouží jen jako reference, nebo jako reálný podklad pro výrobu.

Jaké jsou nejčastější kombinace CAD/CAM softwaru pro české firmy?

Nejčastější jsou kombinace podle typu výroby. SOLIDWORKS, Inventor, QuickSurface, CAM moduly a automatizační nástroje se skládají jinak pro kusovou výrobu, sériovku i reverse engineering.

Není to žebříček „nejlepších“ řešení. Jde o typické sestavy, které dávají smysl podle dat, lidí a výrobních cílů.

1. 4CAD Solution + SOLIDWORKS + návazné nástroje: Vhodné tam, kde firma chce spojit konstrukci, CAM, školení, 3D skenování, simulace a případně automatizaci návrhu nebo reverse engineering v jednom dodavatelském rámci.
2. SOLIDWORKS + specializovaný CAM modul: Častá volba pro strojírenství a zakázkovou výrobu, kde je priorita rychlá práce konstruktéra a přímá návaznost na CNC.
3. Inventor nebo Fusion ekosystém: Dává smysl u týmů, které chtějí těsnější cloudovou spolupráci, nebo už mají data a procesy postavené na Autodesk platformě.
4. QuickSurface + stávající CAD/CAM: Praktická kombinace pro firmy, které řeší starší díly bez dokumentace, opravy forem, odlitky nebo rychlý převod skenů do CAD. Praktická kombinace pro firmy, které řeší starší díly bez dokumentace, opravy forem, odlitky nebo rychlý převod skenů do CAD a často i reverse engineering.
5. CAD + automatizační vrstva typu DriveWorks nebo CUSTOMTOOLS: Silná volba pro opakované zakázky, konfigurátory a generování variant, kusovníků a výkresů.

Dobré pravidlo je jednoduché. Pokud vyrábíte podobné varianty stále dokola, ptejte se na automatizaci návrhu. Pokud přebíráte cizí data nebo staré díly, ptejte se na interoperabilitu a reverse engineering. A pokud prodáváte zakázku dřív, než se kreslí detail, řešte i CPQ a konfiguraci. Pro širší kontext automatizace konstrukce bývají užitečné i materiály na Techcad.cz.

Jak porovnat cloudové a lokální CAD/CAM řešení?

Volba mezi cloudem a on-premise není ideologická. Cloud CAD/CAM vyhrává v dostupnosti a spolupráci, lokální instalace v kontrole dat, výkonu a předvídatelnosti u těžkých sestav a CAM výpočtů.

Pokud pracujete s menšími týmy, více lokalitami a častým sdílením se zákazníkem, cloud výrazně urychlí recenze, komentáře a přístup k datům. Pokud ale řešíte velké sestavy, citlivé know-how, postprocesory na míru nebo výrobní síť s omezeným internetem, lokální model bývá jistější. U řady firem proto vychází nejlépe hybrid, tedy lokální CAD/CAM a cloud pro revize, schvalování nebo konfiguraci.

Pořád platí, že rozhoduje infrastruktura a typ práce, ne marketingový slogan. Častý omyl je brát cloud automaticky jako levnější. U menšího týmu to může vyjít dobře, u složité výroby se ale přidají náklady na správu přístupů, přenos dat, integrace a pravidla bezpečnosti.

• Cloud CAD/CAM: rychlé spuštění, vzdálená spolupráce, závislost na konektivitě
• Lokální instalace: kontrola dat, stabilní výkon, vyšší nároky na správu a hardware
• Hybridní model: rozumný kompromis pro firmy s výrobou i distribuovaným obchodem

Jak krok za krokem otestovat software na vlastním dílu a CNC procesu?

Nejspolehlivější je pilot na jednom reálném dílu. CNC postprocesor a skutečný model řeknou víc než hodinová prezentace nebo ukázková databáze.

V prvním kroku vyberte reprezentativní součást. Neměla by být ani příliš jednoduchá, ani extrémní výjimka. Ideální je díl, na kterém se projeví běžné problémy vaší praxe: import od zákazníka, více operací, změna revize, výkres, kusovník nebo návaznost na měření.

Ve druhém kroku proveďte celý proces od importu po NC program. Sledujte, jak rychle vznikne výrobně použitelný model, jak software rozpoznává prvky, jak se chová při změně geometrie a zda je postprocesor stabilní. Pokud se po malé úpravě musí všechno přegenerovat ručně, je to varování.

"4CAD Solution uvádí profesionální služby v oblasti CAD/CAM, odbornou podporu při konstrukci a školení CAD/CAM softwaru."

Ve třetím kroku vyhodnoťte pilot na datech, ne podle dojmu. Měřte počet ručních zásahů, počet exportů mezi systémy, čas technologa, srozumitelnost výstupů pro obsluhu CNC a kvalitu změnového řízení. Když pilot obstojí jen v CAD, ale selže na CAM nebo postprocesoru, nejde o vhodné řešení.

Praktický tip: test musí proběhnout se skutečným operátorem, technologem a konstruktérem. Když software hodnotí jen obchod nebo jen IT, přehlédnou se detaily, které pak brzdi výrobu každý den.

Jak zjistit, zda software zvládne reverse engineering a práci se skeny?

Pro reverse engineering nestačí import mesh dat. QuickSurface a STEP/IGES export jsou důležité tehdy, když potřebujete ze skenu vytvořit upravitelný CAD model pro CNC nebo dokumentaci.

Nejprve si ujasněte, co od skenu čekáte. Pokud potřebujete jen vizuální kontrolu tvaru, vystačíte s point cloud nebo mesh referencí. Pokud ale chcete opravit formu, vyrobit náhradní díl nebo přenést starý komponent do standardního CAD workflow, musíte jít dál: očistit síť, uzavřít chyby, vytáhnout řezy, vytvořit plochy nebo parametrický model a exportovat jej do neutrálního formátu.

Tady je zásadní rozdíl mezi „umí otevřít STL“ a „umí pracovat se skenem pro výrobu“. QuickSurface Lite je určený pro převod skenovaných dat do CAD modelů a podporuje STL, OBJ a PLY, přičemž exportuje do IGES a STEP. To je důležité, protože CAM ani další CAD systémy obvykle nechtějí jen syrovou síť, ale použitelnou geometrii.

Pokud digitalizujete i větší provozy nebo stavby, dává smysl oddělit dva světy. Pro díly a nástroje řešte mesh-to-CAD. Pro haly, zařízení a as-built stav využijete spíš LiDAR a bodová mračna, třeba i ze SLAM skenerů FJD Trion, které se hodí pro rychlý sběr reality v pohybu. Častý omyl je čekat, že jeden nástroj vyřeší stejně dobře malé mechanické díly i celé technologické celky.

Co rozhoduje o úspěšném školení a adopci v konstrukci i výrobě?

Úspěch neurčí jen software, ale způsob nasazení. SOLIDWORKS školení a interní SOP fungují lépe než jednorázová prezentace bez vazby na vaše díly a procesy.

Nejlepší výsledky má školení rozdělené podle rolí. Konstruktér potřebuje modelování, práci se změnami, knihovny a výkresy. Technolog řeší feature pro obrábění, návaznost na CAM a postprocesory. Vedoucí výroby potřebuje vidět, jak systém zkrátí průchody a sníží počet ručních oprav. Když všichni sedí na stejném školení, část týmu se nudí a část nestíhá.

Druhá věc je standardizace. Bez interních pravidel pro názvy souborů, šablony, datové struktury, export STEP a práci s revizemi se i výborný nástroj rychle rozpadne do lokálních zvyků. Tady bývá cenná podpora partnera, který vedle licence dodá i metodiku nasazení a odbornou pomoc při konstrukci.

"4CAD Solution poskytuje školení SOLIDWORKS, 3D skenování, modelování a simulace jako jeden navazující celek."

Praktický tip: chtějte školení na vlastních souborech a interních postupech. To zkrátí cestu mezi „umíme kliknout“ a „umíme dodat zakázku“. A pokud firma uvažuje i o automatizaci konfigurací, dobré je spojit školení CAD/CAM s tématy DriveWorks nebo CUSTOMTOOLS, ne až po roce provozu.

Jak spočítat skutečné náklady licence, implementace a podpory?

Skutečné TCO je širší než licence. CAD/CAM software, postprocesory, migrace dat, školení a podpora mají často větší dopad než samotná pořizovací cena.

Ptejte se na celý životní cyklus systému. Kolik stojí licence a údržba, ale i kolik stojí zavedení šablon, úprava postprocesorů, validace STEP výměny, migrace starých projektů, PDM nebo školení nových lidí. Pokud software vyžaduje časté ruční opravy importů nebo složité obcházení při revizích, platíte to každý týden v čase týmu.

Zvažte i scénáře růstu. Když dnes kupujete jen CAD a za půl roku budete chtít CAM, reverse engineering nebo automatizaci nabídky, ptejte se na rozšiřitelnost dopředu. Levnější start může být správná volba, pokud neuzavře dveře budoucí integraci. Naopak „plná výbava“ od prvního dne nedává smysl, pokud tým zatím nevyužije ani základní disciplínu dat.

Po úvodním srovnání se vyplatí sepsat nákladové položky zvlášť, aby nevypadly z rozhodnutí.

• licence a maintenance
• postprocesory a jejich úpravy
• školení a interní čas lidí
• migrace dat a validace formátů
• podpora, konzultace, metodika
• rozšíření o skenování, reverse engineering nebo automatizaci

Pokud pak dvě nabídky vypadají cenově podobně, rozhodne často právě kvalita implementace a podpory. V prostředí konstrukce a výroby je levnější systém bez metodiky někdy dražší než robustnější řešení s dobrým zavedením do praxe.
