Automatizace konstrukce díky DriveWorks

Mnoho českých konstrukčních a výrobních firem dnes řeší stejný problém: zákazníci chtějí rychlejší reakci, více variant a přesnější nabídky, ale konstrukce stále tráví hodiny opakováním už jednou vyřešené práce. Když se podobné sestavy, rozměrové řady nebo zakázkové úpravy modelují znovu a znovu, vzniká zbytečný tlak na termíny, lidi i kvalitu výstupů.

Právě tady dává automatizace konstrukce velmi silný obchodní i technický smysl. DriveWorks, postavený na vazbě se SOLIDWORKS, umožňuje převést konstrukční pravidla do řízeného procesu, který vytváří nové varianty dílů, sestav, výkresů, nabídek i výrobních dat. Výsledkem není jen rychlejší modelování, ale hlavně stabilnější standard, méně ručních zásahů a lepší návaznost mezi obchodem, konstrukcí a výrobou.

Co automatizace konstrukce s DriveWorks řeší ve výrobní firmě

Ve firmách, které vyrábějí zakázkové nebo konfigurovatelné produkty, bývá velká část práce opakovatelná. Nemění se princip výrobku, ale rozměry, počty prvků, materiály, příslušenství nebo požadované normy. Konstruktér pak často neřeší nový vývoj, ale upravuje existující modely, přepisuje parametry a kontroluje, jestli na sebe vše navazuje.

To je přesně prostor pro rules-based logic, tedy automatizaci založenou na pravidla. Místo ručního zásahu do každé varianty se vytvoří pravidla, která řídí, co je dovolené, co se má generovat a jaké dokumenty mají vzniknout. DriveWorks v tomto směru zachycuje konstrukční know-how a převádí ho do opakovatelného procesu.

Nejde přitom jen o CAD. Jakmile je jednou logika správně nastavená, stejné vstupy mohou řídit nabídku, cenu, výkres, kusovník i výrobní podklady.

Pokud se ve firmě opakují následující situace, je automatizace konstrukce velmi aktuální téma:

• opakované zakázkové varianty
• ruční přepisování parametrů
• tvorba podobných výkresů stále dokola
• dlouhé čekání na nabídku od konstrukce
• rozdílné výstupy mezi jednotlivými konstruktéry

Jak DriveWorks funguje se SOLIDWORKS v praxi

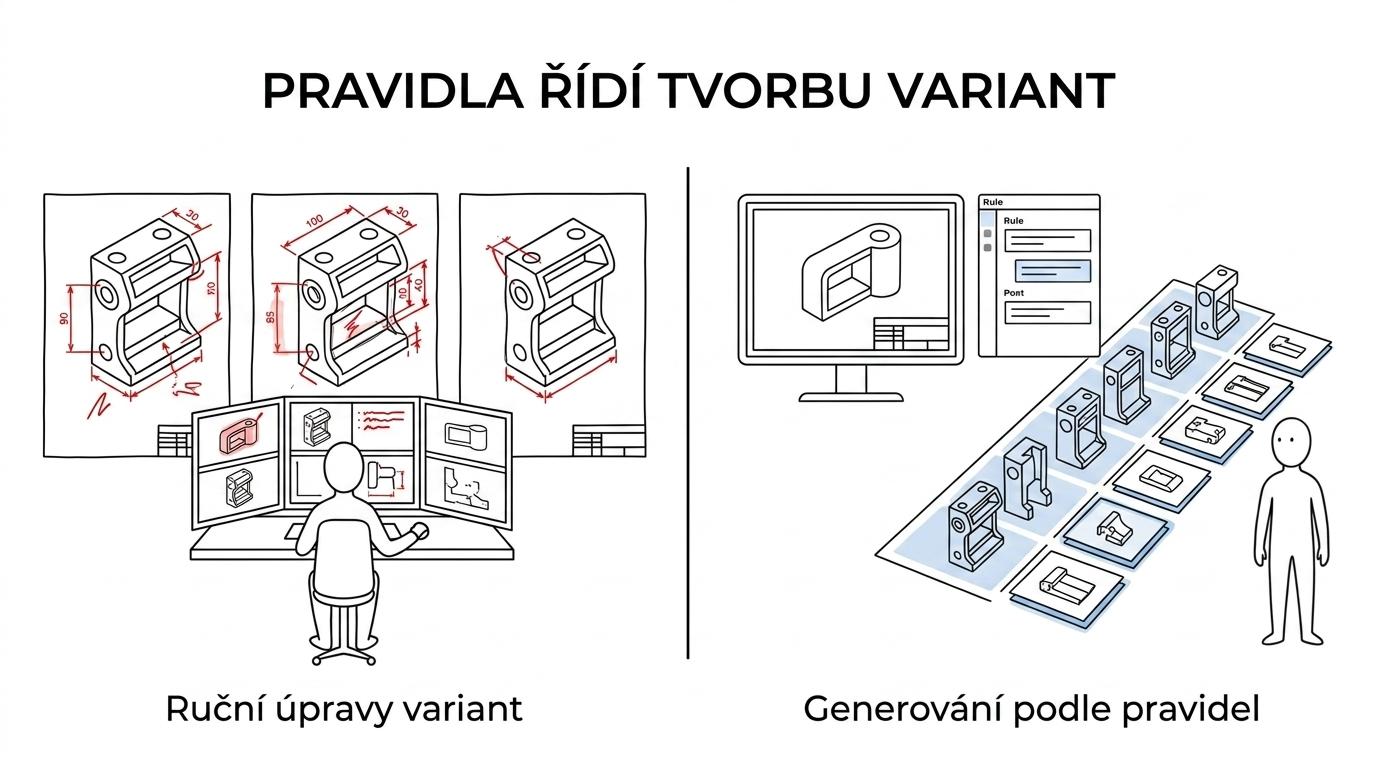

Základní princip je přímočarý. Ve SOLIDWORKS vznikne referenční model nebo sestava, ve které jsou definovány proměnné, vztahy a pravidla. Nad touto šablonou pak DriveWorks vytváří nové order-specific versions, tedy varianty pro konkrétní zakázku. Konstrukce tak nepracuje stylem otevřít starý soubor, přepsat rozměry, uložit jako nový a doufat, že něco nezůstalo špatně.

Podle informací ze SOLIDWORKS je DriveWorksXpress bezplatně zahrnut v každé licenci SOLIDWORKS a lze ho aktivovat přímo z nabídky Tools. To je pro mnoho firem důležitý vstupní bod, protože si mohou automatizaci vyzkoušet na reálné sestavě bez složitého začátku. DriveWorksXpress umí automaticky vytvářet nové specifické varianty dílů, sestav a výkresů právě v prostředí SOLIDWORKS.

Vyšší úroveň nasazení pak přináší širší automatizaci, sdílení přes web, konfiguraci pro obchodní tým a návaznost na další firemní systémy. Podle oficiálních materiálů DriveWorks se při automatizaci nepřepisují master files, což je důležitá zpráva pro firmy, které chtějí chránit své referenční konstrukční podklady a zároveň z nich bezpečně generovat nové varianty.

Kde automatizace konstrukce šetří nejvíc času

Největší úspora obvykle nevzniká v jednom velkém kroku, ale v celé řadě malých činností, které se denně opakují. Ruční přepis rozměrů, tvorba názvů souborů, kontrola konfigurací, doplnění výkresu, export PDF, příprava kusovníku. Každá z těchto operací sama o sobě vypadá nenápadně, ale v součtu vytváří vysoké náklady.

Případové studie DriveWorks to potvrzují velmi konkrétně. U Oasis Trailer Mfg. bylo zveřejněno zkrácení času návrhu o 75 %, přičemž jedna opakovaná konfigurace se zkrátila z 20 minut na 5 minut. Ve studii společnosti Rademaker se uvádí zkrácení inženýrského času na méně než 15 minut pro modulární jednotky a 30% úspora času už ve fázi standardizace. Taková čísla nevznikají z rychlejšího klikání v CADu, ale z odstranění opakované práce.

[markdown] | Oblast práce | Ruční postup | Automatizace s DriveWorks | | --- | --- | --- | | Varianty výrobku | ruční úpravy modelů a sestav | generování variant podle pravidel | | Výkresová dokumentace | opakované kopie a kontroly | automatické vytvoření z šablon | | Nacenění | čekání na data z konstrukce | konfigurace a cena z jednoho procesu | | Chybovost | závislost na jednotlivci | standardizovaná logika a validace | | Předání do výroby | přepisy mezi odděleními | jednotná data a návazné dokumenty | [/markdown]

DriveWorks CPQ propojuje obchod, konstrukci a výrobu

Když se mluví o automatizaci konstrukce, mnoho firem si stále představí pouze rychlejší generování modelů. DriveWorks ale posouvá hodnotu dál. V oblasti CPQ, tedy configure, price, quote, může stejná pravidlová logika řídit i konfiguraci výrobku z pohledu obchodu, automatický výpočet ceny a vytvoření nabídky.

To je zásadní hlavně tam, kde obchod často čeká na technické ověření proveditelnosti. Místo dlouhé e-mailové výměny může obchodník nebo partner konfigurovat produkt v prohlížeči přes DriveWorks Live, a to na jakémkoli zařízení. Pokud jsou pravidla dobře připravená, systém hlídá povolené kombinace, dopočítává cenu a vytváří dokumenty bez ručních mezikroků.

DriveWorks tento přístup popisuje jako shared source of truth, tedy sdílený zdroj pravdy. V praxi to znamená, že obchod, konstrukce i výroba pracují nad stejnou logikou výrobku. Neexistují tedy tři různé interpretace jedné zakázky, ale jeden řízený proces.

V dobře nastaveném prostředí přináší DriveWorks přínos pro více oddělení najednou:

• Konstrukce: automaticky vznikají nové modely, sestavy a výkresy podle schválených pravidel.
• Obchod: konfigurace výrobku, cena a nabídka se vytvářejí bez čekání na ruční technické přepisy.
• Výroba: kusovníky a návazná data vycházejí ze stejné logiky jako CAD model.
• Management: standardizace usnadňuje plánování kapacit, kontrolu marže i škálování zakázek.

Kdy dává DriveWorks největší smysl pro české firmy

Ne každá firma potřebuje plnou automatizaci hned od prvního dne. Největší přínos bývá tam, kde existuje opakovatelný produkt s více variantami, jasná konstrukční logika a tlak na rychlost zpracování. Typicky jde o ocelové konstrukce, krytování strojů, dopravníkové systémy, technologické celky, nábytek na míru, modulární zařízení nebo výrobky s definovanými rozměrovými řadami.

Dobře funguje i tam, kde firma chce standardizovat práci více konstruktérů. Automatizace totiž neřeší jen rychlost, ale i to, aby stejný vstup vedl ke stejnému výstupu bez ohledu na to, kdo zakázku zpracovává.

A právě standardizace bývá často větší přínos než samotná úspora minut.

Jak zavedení DriveWorks probíhá krok za krokem

Úspěšné nasazení nezačíná softwarem, ale výběrem správného produktu nebo sestavy. Nejlepší kandidát je ten, který se opakuje, má jasná pravidla a dnes zabírá zbytečně moc času. První automatizovaný celek by měl být dostatečně jednoduchý na rychlé ověření, ale současně dost významný, aby bylo vidět reálné zlepšení.

Pak následuje mapování logiky. Které rozměry se mění, jaké volby se mohou kombinovat, kdy se přidává další díl, jak se mění výkres, cena nebo kusovník. V této fázi se často ukáže, že firma už pravidla dávno má, jen nejsou formalizovaná. DriveWorks z nich udělá použitelný systém.

Praktické zavedení bývá přehledné, pokud má jasný rámec:

1. Vybrat pilotní produkt nebo sestavu.
2. Vyčistit a sjednotit referenční SOLIDWORKS modely.
3. Definovat parametry, pravidla a povolené varianty.
4. Nastavit generování výkresů, dokumentů a názvů souborů.
5. Ověřit výsledky na reálných zakázkách.
6. Rozšířit řešení do obchodu, výroby nebo CPQ.

Pro české firmy je důležité, že není nutné automatizovat všechno najednou. Velmi dobrý postup je začít v konstrukci, vyhodnotit úspory a teprve potom přidat webovou konfiguraci, cenotvorbu nebo integraci do ERP.

Propojení DriveWorks s dalšími systémy a daty

Automatizace dává největší hodnotu ve chvíli, kdy nekončí u CAD modelu. Pokud firma používá ERP, CRM nebo databázové zdroje, dává smysl řešit návaznost na čísla položek, ceníky, výrobní kódy, zákaznická data nebo schvalovací workflow. Podle zveřejněné reference Rademaker byl DriveWorks propojen se SAP pomocí native SQL integration, což dobře ukazuje, že automatizace může fungovat i jako součást širší firemní architektury.

V českém prostředí je to důležité hlavně u firem, které už mají zavedený SOLIDWORKS a hledají další krok ke standardizaci. Užitečné informace k tématu CAD automatizace, SOLIDWORKS a navazujících nástrojů lze průběžně sledovat i na Techcad.cz, kde se podobná témata objevují v širším kontextu digitalizace vývoje a výroby.

První krok k automatizaci konstrukce v SOLIDWORKS

Pro mnoho firem je nejrozumnější začátek překvapivě malý. Vzít jednu opakující se sestavu, změřit dnešní čas zpracování, spočítat počet variant za měsíc a porovnat to s potenciálem automatizace. Jakmile je výsledek viditelný na jedné produktové řadě, bývá mnohem jednodušší rozhodnout o širším nasazení.

DriveWorks dává českým konstrukčním a výrobním firmám praktickou cestu, jak zrychlit návrh, omezit ruční práci, snížit chybovost a současně udržet vazbu na SOLIDWORKS i obchodní procesy typu CPQ. Nejde o módní doplněk, ale o reálný nástroj pro firmy, které chtějí vyrábět rychleji, s větší jistotou a bez zbytečných ztrát v opakované konstrukční práci.
