Quicksurface: kdy dává smysl nasazení

Když máte fyzický díl, ale chybí výkres, původní CAD nebo výrobní dokumentace, reverzní inženýrství bývá nejrychlejší cesta zpět k editovatelnému modelu. Právě v takové chvíli dává smysl řešit, zda nasadit QUICKSURFACE.

Shrnutí

• QUICKSURFACE dává smysl hlavně tehdy, když potřebujete převést 3D sken, mesh nebo mračno bodů na editovatelný parametrický CAD model pro SOLIDWORKS, 3D tisk nebo CNC obrábění.
• Největší přínos má u dílů bez dokumentace, při redesignu, výrobě náhradních dílů, úpravách forem a kontrole odchylek, kde samotné STL nestačí a je potřeba STEP, IGES nebo parametrická historie modelu.
• QUICKSURFACE Pro je vhodný jako samostatná platforma s podporou STL, OBJ, PLY a PTX, zatímco QUICKSURFACE for SOLIDWORKS je silný tam, kde už tým pracuje přímo v SOLIDWORKS a chce zůstat v jednom prostředí.
• Kvalita výsledku stojí hlavně na kvalitě vstupních dat, správném zarovnání, řezech, volbě tolerance a rozumné kombinaci prizmatických a volných ploch.
• Pro velké stavební point cloudy, BIM pasportizaci nebo evidenci budov bývá vhodnější jiný workflow než reverzní modelace v QUICKSURFACE.

Krátká odpověď tedy zní ano, ale ne v každém scénáři. QUICKSURFACE je silný tam, kde je potřeba převést naskenovaná data do použitelného CAD modelu, zatímco pro čistou vizualizaci, jednoduchou opravu STL nebo pasportizaci budov bývá vhodnější jiný nástroj a jiný proces.

K čemu se QUICKSURFACE ve reverzním inženýrství skutečně používá?

QUICKSURFACE a SOLIDWORKS řeší stejný praktický problém: převést 3D sken na editovatelný CAD model. To je zásadní ve chvíli, kdy výroba potřebuje STEP, IGES nebo parametrický model místo pasivního STL.

V praxi jde nejčastěji o situace, kdy existuje fyzický díl, ale neexistují aktuální konstrukční data. Typický příklad je náhradní díl ke staršímu stroji, upravený odlitek bez dokumentace, ergonomický kryt nebo prototyp, který se osvědčil a má se převést do standardního CAD workflow.

QUICKSURFACE zde nepůsobí jako obyčejný mesh editor. Smyslem je vytěžit z meshe nebo mračna bodů referenční geometrii, udělat řezy, křivky, zarovnání, rozpoznat primitivní tvary a z nich postavit model, který lze dál upravovat, kótovat a vyrábět.

"QUICKSURFACE for SOLIDWORKS převádí 3D scan meshes do CAD modelů přímo v prostředí SOLIDWORKS."

Častý omyl je představa, že software vše přepočítá jedním kliknutím do perfektního modelu. Ve skutečnosti je největší hodnota v řízené rekonstrukci tvaru, kde konstruktér rozhoduje, co má být přesná rovina, co válec, co volná plocha a kde je ještě přijatelná odchylka.

Kdy dává nasazení QUICKSURFACE největší ekonomický smysl?

Největší ekonomický přínos má QUICKSURFACE u dílů, kde je ruční modelování pomalé a chyba drahá. Typicky jde o SOLIDWORKS workflow, CNC přípravu nebo výrobu náhradních dílů bez původního CADu.

Pokud konstruktér dokáže součást změřit posuvkou za hodinu a vymodelovat ji za další hodinu, reverzní inženýrství často nedává smysl. Pokud ale díl obsahuje složité přechody, deformace, organické tvary, opotřebení nebo nezdokumentované úpravy, přímá práce se skenem bývá rychlejší i jistější.

Velký rozdíl je i v návaznosti na výrobu. Jestliže výstup míří do 3D tisku, CNC obrábění nebo do oprav formy, editovatelný CAD model má vyšší hodnotu než pouhý mesh. Právě zde se vrací investice do nástroje, který umí exportovat STEP nebo IGES a udržet vazbu na tvarovou logiku součásti.

Dobré pravidlo je jednoduché. Pokud bez parametrického modelu nezvládnete schválení změn, návaznou konstrukci nebo výrobní přípravu, QUICKSURFACE obvykle dává smysl. Pokud potřebujete jen jednorázově vytisknout hrubý STL model, může být zbytečně silný.

Jaké projekty jsou pro QUICKSURFACE nejvhodnější?

QUICKSURFACE je nejsilnější u projektů, kde je potřeba spojit skenování, rekonstrukci tvaru a další CAD práci. Nejčastěji jde o těchto šest scénářů.

1. Náhradní díly bez dokumentace: starší stroje, servisní díly, opotřebené komponenty a kusová výroba.
2. Redesign existujících výrobků: převod ručně upraveného prototypu do parametrického modelu pro další vývoj.
3. Formy, odlitky a lisované díly: kombinace prizmatických ploch a volných přechodů, kde běžné modelování trvá dlouho.
4. Ergonomické a designové části: madla, kryty, rukojeti, plastové obaly a spotřební výrobky.
5. Kontrola odchylek proti CADu: porovnání reality s nominálním modelem pomocí 3D barevné mapy.
6. Příprava dat pro výrobu: export STEP nebo IGES pro CAM, CNC nebo navazující CAD systémy.

Rozhodující není jen obor, ale typ vstupu a výstupu. Pokud vstupem je scan mesh a výstupem má být model, který bude někdo další ještě upravovat, QUICKSURFACE je velmi relevantní kandidát.

Jak vypadá workflow od 3D skenu k parametrickému CAD modelu?

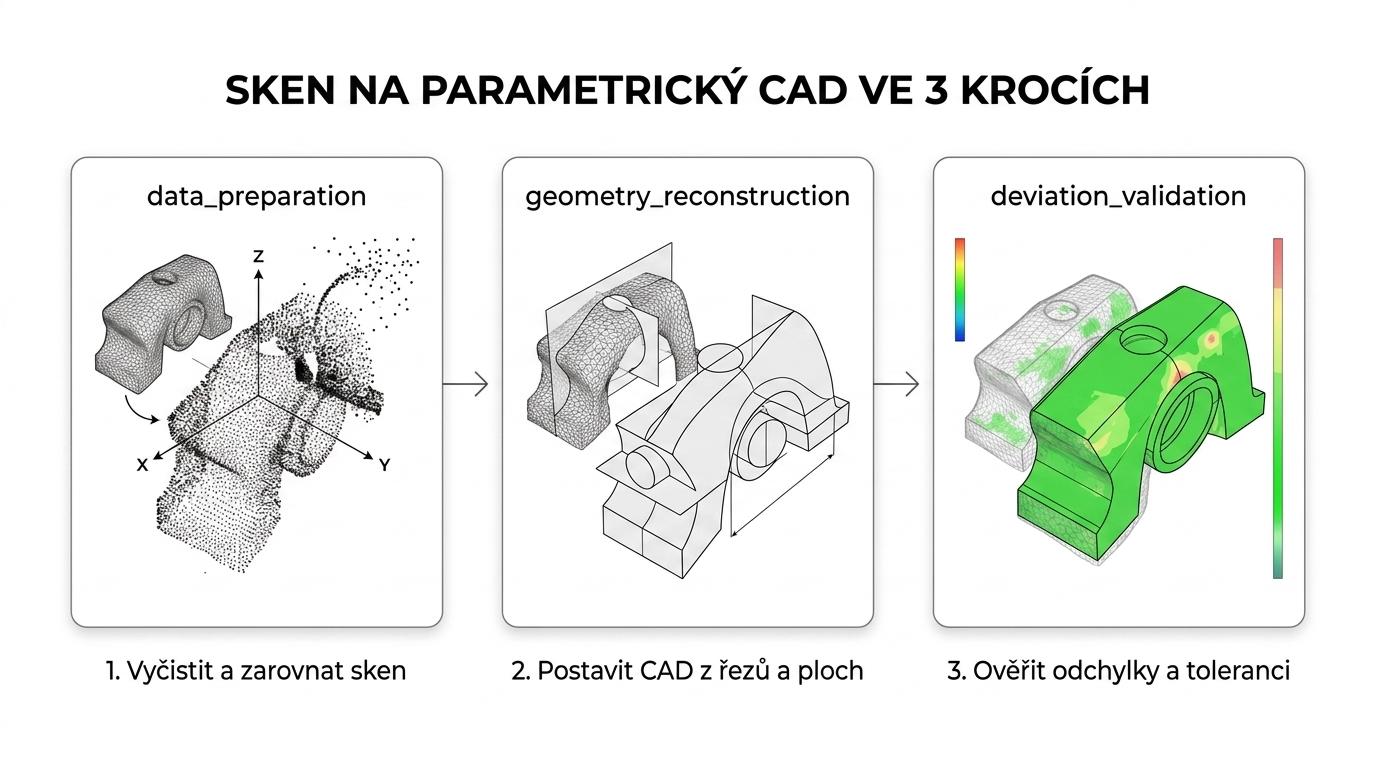

Typický workflow v QUICKSURFACE má tři kroky: přípravu dat, rekonstrukci geometrie a validaci výsledku. Přesně v této posloupnosti dává software největší smysl.

Nejprve se importuje mesh nebo point cloud, zarovná se orientace a vyčistí se data. To zahrnuje odstranění odlehlých bodů, zmenšení dat bez ztráty přesnosti, vyplnění děr a případně vytvoření vodotěsné sítě. Tady se láme použitelnost další práce. Špatně srovnaný sken totiž znehodnotí i kvalitní modelování.

Pak přichází rekonstrukce. Z řezu a křivek se vytváří základní geometrie, definují se roviny symetrie, rozpoznávají se roviny, válce, kužely nebo koule a z volných oblastí vznikají plochy. U hybridních součástí se vyplatí kombinovat parametrické prvky s freeform plochami místo toho, abyste vše nutili do jednoho stylu modelace.

"Podle 4CAD Solution umí QUICKSURFACE for SOLIDWORKS importovat velká skenovaná data během několika sekund, ne minut."

Nakonec přichází kontrola kvality. Barevná mapa odchylek ukáže, kde model sedí a kde už překračuje toleranci. Pokud má díl pokračovat do výroby, nastavuje se přijatelná odchylka podle procesu. Jinou toleranci snese plastový kryt pro 3D tisk a jinou přesně obráběná funkční plocha.

Jak poznat, že jsou mesh nebo mračno bodů dost kvalitní pro rekonstrukci?

Kvalitní data pro QUICKSURFACE musí mít dostatečné pokrytí, rozumný šum a jasnou geometrii kritických oblastí. U STL, PLY nebo PTX je často důležitější stabilita dat než samotná velikost souboru.

Nejprve si ověřte, zda sken opravdu zachytil všechny funkční prvky. Pokud chybí hrany, přechody, otvory nebo referenční plochy, software je nevymyslí. Pak zkontrolujte šum, díry a deformace po skenování. Dobrý mesh nemusí být dokonale hladký, ale musí být čitelný pro řezy a rekonstrukci křivek.

Pak se dívejte na vztah mezi účelem a rozlišením. Jestliže potřebujete tvarovou kopii krytu, stačí jiná hustota dat než u těsnicí plochy nebo dosedacího kužele. Pokud je výstupem funkční strojní díl, kritické oblasti musí být nasnímané výrazně lépe než zbytek.

Tady vzniká časté nedorozumění mezi stavebním a strojírenským skenováním. SLAM LiDAR skenery typu FJD Trion RS7, Trion P2 nebo Trion S2 jsou výborné pro budovy, haly a pasportizaci, ale pro malé přesné díly obvykle neposkytují jemnost dat, kterou potřebuje reverzní modelace strojních součástí. Pro mechanické díly je proto vhodné volit skener podle požadované tolerance, ne podle rychlosti sběru dat.

Kdy je QUICKSURFACE lepší než ruční modelování v SOLIDWORKS nebo AutoCADu?

QUICKSURFACE je lepší než ruční modelování hlavně u složitých tvarů a neúplné dokumentace. SOLIDWORKS nebo AutoCAD jsou rychlejší tam, kde geometrii snadno změříte a tvar je jednoduchý.

Jestliže jde o prizmatický díl s několika otvory, kapsami a srozumitelnými rozměry, bývá přímé modelování levnější. Konstrukční logika je zřejmá a sken by jen přidal mezikrok. Pokud ale součást nese deformace po provozu, ruční úpravy, volné plochy nebo asymetrii, sken poskytne realitu, kterou ruční náčrt nepostihne.

Rozdíl je i ve způsobu práce. QUICKSURFACE staví model podle reality a vy z ní vybíráte konstrukční záměr. Ruční CAD modelace naopak vychází z předpokladu, že konstrukční záměr už znáte. Když ho neznáte, reverzní inženýrství šetří čas i chyby.

Praktická rada je jednoduchá. Pokud se tým opakovaně vrací k měření, dohaduje se nad křivostmi nebo opravuje tvar podle dalších fyzických vzorků, je to silný signál pro nasazení QUICKSURFACE. Související CAD postupy a automatizace konstrukce pak dávají smysl řešit i v návaznosti na témata z Techcad.cz.

Jak se liší QUICKSURFACE Pro a QUICKSURFACE for SOLIDWORKS?

QUICKSURFACE Pro je samostatná platforma, zatímco QUICKSURFACE for SOLIDWORKS je nativní doplněk. Volba závisí hlavně na tom, zda chcete pracovat uvnitř SOLIDWORKS, nebo nezávisle na něm.

QUICKSURFACE Pro dává smysl tam, kde potřebujete univerzální pracoviště pro import STL, OBJ, PLY nebo PTX, čištění dat, de-feature operace, tvorbu ploch a export do STEP a IGES. Hodí se i do prostředí, kde CAD navazuje až později nebo kde se střídá více systémů.

Verze pro SOLIDWORKS je silná v integraci. Pokud konstrukční tým už vše řeší v SOLIDWORKS, je výhodné zůstat v jednom prostředí, používat existující reference a okamžitě porovnávat CAD model se skenem přes 3D barevnou mapu. To zkracuje přepínání mezi aplikacemi a zpřehledňuje revize.

"SOLIDWORKS uvádí, že QUICKSURFACE for SOLIDWORKS pracuje i s meshi o milionech trojúhelníků."

Jeden častý omyl je myslet si, že samostatná verze je vždy pokročilejší a integrovaná verze jen odlehčený doplněk. Ve skutečnosti rozhoduje hlavně proces. Jestliže už návrh, úpravy a schvalování běží v SOLIDWORKS, doplněk bývá praktičtější než oddělená aplikace.

Jak QUICKSURFACE pracuje s organickými a hybridními tvary?

QUICKSURFACE je silný právě u hybridních modelů, kde se setkává přesná geometrie s volnými plochami. To je typické pro odlitky, plastové kryty, ergonomické díly a ručně upravené prototypy.

Oficiální popisy pracují s pojmy jako hybrid parametric models nebo automatic free form surfacing. Prakticky to znamená, že software umí spojit rozpoznané primitivní tvary s volnou plochou tak, aby model zůstal použitelný pro další konstrukční práci. Nejde tedy jen o obalení meshe pláštěm, ale o logické rozdělení součásti podle funkce.

"QUICKSURFACE Pro podle 4CAD Solution podporuje STL, OBJ, PLY a PTX a exportuje STEP i IGES."

Důležité je nechtít převést každou plochu na ideální NURBS jen proto, že to zní technicky správně. U některých dílů je lepší ponechat jednoduché referenční tvary a jen kritické přechody řešit volnou plochou. Výsledkem bývá menší model, lepší editovatelnost a menší riziko, že se CAD při další úpravě rozpadne.

Jak využít barevnou mapu odchylek, řezy a symetrii bez zbytečných chyb?

Řezy, rovina symetrie a 3D barevná mapa jsou v QUICKSURFACE klíčové nástroje pro přesnou rekonstrukci. Největší chyby nevznikají v modelaci, ale ve špatně zvoleném referenčním rámci.

Nejprve si určete, co je na dílu skutečný referenční základ. U funkční součásti to bývá dosedací plocha, osa otvoru, střed válce nebo rovina symetrie. Teprve potom dělejte řezy a extrahujte křivky. Když začnete od libovolně natočeného skenu, odchylky budou vypadat větší, než skutečně jsou.

Pak používejte barevnou mapu odchylek jako rozhodovací nástroj, ne jako dekoraci. Pokud mapa ukazuje lokální chyby jen mimo funkční plochy, nemusí to být problém. Pokud ale překračuje toleranci právě v dosedací oblasti, je třeba upravit geometrii nebo znovu projít vstupní data.

Praktický tip je držet se jednoduché logiky. Když je díl symetrický, definujte symetrii co nejdřív. Když je asymetrický nebo deformovaný provozem, nesnažte se ho narovnat za každou cenu. Jinak si do modelu nechtěně promítnete předpoklad místo reality.

Kdy QUICKSURFACE naopak nemusí být nejlepší volba?

QUICKSURFACE není univerzální řešení pro každý 3D sken. Nejmenší přínos má tam, kde nepotřebujete editovatelný CAD model nebo kde je hlavním cílem evidence prostoru, ne rekonstrukce dílu.

První typický případ je jednoduchý 3D tisk z jednoho STL, kde stačí jen opravit síť. Druhý je rozsáhlý point cloud budovy, technologické haly nebo areálu. Tam je cílem spíš pasportizace, BIM, koordinace profesí nebo správa objektu. Pro takový workflow bývají vhodnější stavební skenery a nástroje pro point cloud a BIM než reverzní modelace v QUICKSURFACE.

To platí i pro provoz budov a VTZ. Pokud řešíte dokumentaci kvůli zákonu č. 250/2021 Sb., pasportizaci technologií, revizím a provozní dokumentaci, potřebujete primárně spolehlivý soupis, lokalizaci zařízení a návaznost na správu budovy. V takové situaci dává větší smysl workflow založený na LiDAR datech, pasportu a BIM evidenci než převod každého prvku do parametrického strojírenského modelu.

Jaké otázky si položit před nákupem nebo pilotním projektem?

Nejlepší rozhodnutí vychází z pěti až šesti konkrétních otázek. QUICKSURFACE, SOLIDWORKS a skenovací workflow musí odpovídat cíli, ne jen technickému nadšení.

Než spustíte pilot, je dobré si ujasnit, jestli řešíte jednorázovou potřebu, nebo opakovaný proces napříč konstrukcí, servisem a výrobou. Právě opakovatelnost často rozhodne, zda se licence vrátí rychle, nebo zůstane využitá jen občas.

• Jaký je výstup: potřebujete STL pro tisk, nebo STEP či IGES pro výrobu a další konstrukční změny?
• Jaká je tolerance: jde o designový kryt, nebo o funkční plochy pro montáž, těsnění a obrábění?
• Jaký je vstupní skener: pracujete s daty pro malé přesné díly, nebo s point cloudy z větších SLAM LiDAR měření?
• Kde bude model žít dál: zůstane workflow v SOLIDWORKS, nebo potřebujete nezávislou platformu?
• Kolik práce stojí ruční modelování: je současný postup opravdu levnější, nebo jen zvykový?
• Kdo bude rozhodovat o geometrii: máte člověka, který rozumí jak skenům, tak konstrukční logice dílu?

Když si na tyto otázky odpovíte dopředu, rychle poznáte, jestli je pro vás vhodnější QUICKSURFACE Pro, varianta pro SOLIDWORKS, nebo úplně jiný typ 3D workflow.
