Zakázkové 3D skenování VS Vlastní 3D skener

Rozhodnutí mezi zakázkovým 3D skenováním a pořízením vlastního skeneru bývá méně o technickém nadšení a více o realistické ekonomice provozu. Mnoho firem si zpočátku říká, že vlastní zařízení přinese plnou kontrolu, rychlost a nižší náklady. To ale platí jen tehdy, když je jasné, co se bude skenovat, jak často, s jakou přesností a kdo s daty skutečně pracuje dál.

U 3D skenování totiž neplatí, že levnější zařízení automaticky nahradí službu specialisty. Rozhoduje přesnost, repeatabilita, velikost objektu, povrch, materiál, návaznost na CAD/BIM a také to, kolik času stojí naučit se celý proces správně používat. U nepravidelných zakázek nebo velmi různorodých dílů bývá bezpečnější objednat službu. Vlastní skener začíná dávat silný smysl až tam, kde je měření časté, opakovatelné a dobře zasazené do firemního workflow.

Co rozhoduje mezi službou 3D skenování a vlastním 3D skenerem

První otázka není „jaký skener koupit“, ale „jaký výstup potřebujeme“. Někdo chce jen mračno bodů, jiný polygonální mesh, další přesný CAD model pro reverse engineering, kontrolní report nebo BIM podklady pro pasportizaci stavby. Teprve podle toho má smysl řešit technologii.

Druhá rovina je samotný objekt. U odborných zakázek se výběr technologie běžně řídí třemi základními parametry: velikostí dílu, vlastnostmi materiálu a požadovanou přesností. To platí pro malé strojní komponenty i pro celé budovy. Tmavé, lesklé, transparentní nebo členité povrchy se skenují jinak než matné a jednoduché tvary. Stejně tak je rozdíl mezi kontrolou výrobku s tolerancemi a rychlou digitalizací prostoru.

Nejčastěji rozhodují tyto body:

• frekvence použití
• požadovaná přesnost a repeatabilita
• velikost a členitost objektu
• typ výstupu do CAD, BIM nebo inspekce
• kapacita týmu a čas na zaškolení
• servis, kalibrace a provozní náklady

Právě poslední dva body bývají při nákupu podceňované. Samotný skener je jen část investice. Stejně důležitý je software, výkonný počítač, metodika snímání, zpracování dat a člověk, který pozná, kdy je výsledek opravdu dost přesný pro další použití.

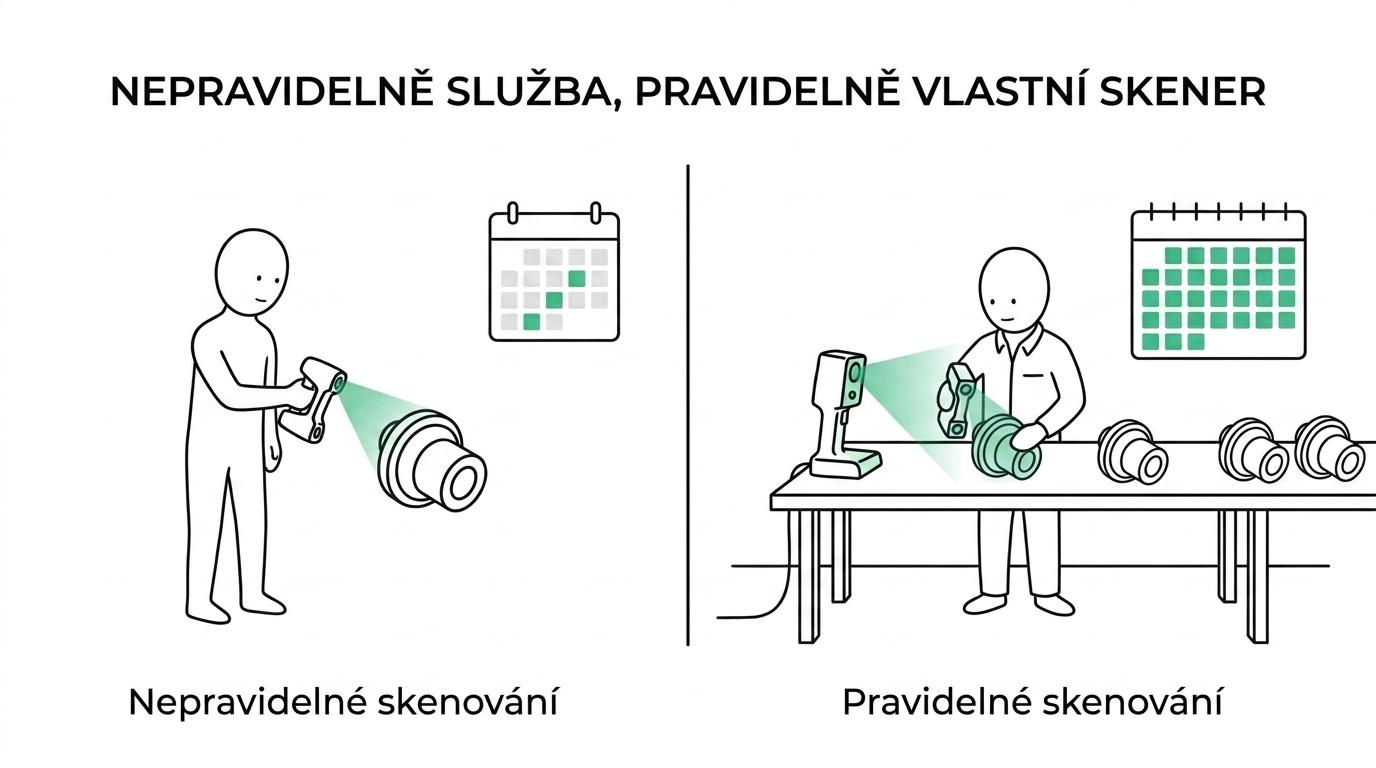

Kdy dává smysl zakázkové 3D skenování

Služba 3D skenování bývá nejlepší volbou ve chvíli, kdy firma skenuje nepravidelně, řeší pokaždé jiný typ dílu nebo potřebuje vysokou jistotu správného postupu hned od prvního dne. To se týká výroby, architektury, stavebnictví i památkové péče. Místo investice do zařízení a školení se platí konkrétní výstup.

Velkou výhodou služby je přístup k více technologiím. Jeden projekt může vyžadovat ruční laserový skener, jiný strukturované světlo a další SLAM LiDAR pro rozsáhlé interiéry nebo areály. Pokud si firma koupí jeden univerzální přístroj, často brzy zjistí, že univerzálnost má své limity. Ne každý skener zvládne malý detail, velký objekt i metrologii v jedné kvalitě.

Pravidelně se ukazuje i další věc: nižší pořizovací cena neznamená stejnou přesnost a stejnou repeatabilitu na složitých površích. Srovnávací studie upozorňují, že rozdíl mezi levnějšími a dražšími skenery se projevuje hlavně v systematické odchylce a že u freeform ploch bývá repeatabilita výrazně horší než u jednoduchých referenčních tvarů. Pokud výstup míří do kontroly kvality nebo reverse engineeringu, jde o zásadní rozdíl.

Zakázkové skenování se typicky vyplatí v těchto situacích:

• Nepravidelné využití: skenujete jen několikrát do roka nebo podle aktuálních zakázek
• Různorodé objekty: jednou dílec pro výrobu, podruhé stroj, potřetí část budovy
• Vysoké nároky na výstup: potřebujete inspekční report, CAD data, mesh nebo BIM model
• Krátký termín: není prostor na zaškolení, testování a hledání správné metodiky
• Nízká interní kapacita: tým nemá člověka, který by skenování dlouhodobě spravoval

Pokud si chcete nejprve ověřit reálnou potřebu, dává smysl začít přes zakázkové 3D skenování. Teprve až z několika projektů vyjde stabilní objem práce, má smysl počítat vlastní zařízení.

Kdy se vyplatí vlastní 3D skener

Vlastní skener začíná být silný nástroj ve chvíli, kdy se skenování stane pravidelnou součástí procesu. Typické je to u výrobců, kteří opakovaně kontrolují podobné díly, u konstrukčních týmů s častým reverse engineeringem nebo u správců budov, kteří dlouhodobě digitalizují fond objektů.

Nejde jen o úsporu peněz za externí službu. Důležitá je i rychlost reakce. Pokud si technik může díl naskenovat ihned po výrobě nebo při příjmu od dodavatele, získává firma kratší smyčku mezi měřením, vyhodnocením a opravou. U interního nasazení se také lépe vytváří standardizovaný postup, šablony reportů a návaznost na CAD/PDM.

Vlastní zařízení dává ekonomický smysl hlavně tehdy, když je možné dobře spočítat vytížení. Jestliže se skener používá každý týden, ideálně několikrát týdně, rozpočítá se investice mezi více projektů. V tu chvíli bývá důležité, aby parametry odpovídaly konkrétní úloze a aby tým zvládl celý řetězec od snímání po finální data.

U menších a mobilnějších aplikací dnes pomáhají i kompaktní hybridní modely. Ukazují, že trh jde směrem k rychlejšímu nasazení bez složité přípravy. Příkladem je i EinScan Rigil, který reprezentuje trend bezdrátového a flexibilního skenování v dílně i v terénu. Samotná mobilita ale pořád neřeší, zda je konkrétní zařízení vhodné pro požadovanou přesnost a typ povrchu.

Přesnost, repeatabilita a materiál při 3D skenování

Při výběru 3D skeneru se často mluví o rychlosti a hustotě dat. Pro technickou praxi je ale obvykle důležitější přesnost a repeatabilita. U metrologických aplikací má shoda s tolerancemi přednost před tím, jak „hezky“ vypadá husté mračno bodů. To je důležité mít na paměti hlavně tehdy, když se porovnávají marketingové parametry různých zařízení.

Podstatný je i materiál a povrch. Lesklé kovy, tmavé materiály nebo transparentní prvky mohou vyžadovat jinou strategii snímání, dočasnou úpravu povrchu nebo rovnou jiný typ skeneru. U malých dílů s jemnými detaily bývá vhodná jiná technologie než u velkých konstrukcí, interiérů a staveb.

Právě zde je vidět rozdíl mezi službou a vlastnictvím. Specializovaný dodavatel běžně vybírá technologii podle konkrétní úlohy. Firma s jedním skenerem má sklon přizpůsobovat zadání tomu, co zařízení zvládne, místo aby hledala optimální cestu k požadovanému výsledku.

Následující přehled ukazuje, jak se rozhodování obvykle mění podle typu použití:

[markdown] | Typ použití | Typický objekt | Klíčový požadavek | Často lepší volba | | --- | --- | --- | --- | | Reverse engineering menších dílů | komponenty, odlitky, formy | detail, přesnost, čistý mesh | vlastní skener při častém využití | | Kontrola kvality ve výrobě | opakované série | repeatabilita, reporty, návaznost na GD&T | vlastní skener při stabilním procesu | | Jednorázové technické měření | atypické díly, prototypy | správná volba technologie | zakázková služba | | Skenování budov a hal | interiéry, fasády, provozy | rychlost sběru, orientace v prostoru | služba nebo specializované stavební řešení | | Pasportizace a facility management | areály, technické místnosti | rozsah dat, BIM návaznost | podle objemu projektů | | Památková péče | členité a citlivé objekty | jemné detaily, bezpečný postup | častěji zakázková služba | [/markdown]

Stavební 3D skenování a SLAM LiDAR skenery

U staveb, areálů a rozsáhlejších interiérů se rozhodování posouvá. Zde často nejde o setiny milimetru, ale o rychlé a spolehlivé nasnímání velkého prostoru. Právě proto rostou SLAM LiDAR skenery, které zvládají pohyb v budově bez zdlouhavého rozmisťování stanovišť a umějí velmi rychle vytvořit point cloud pro pasportizaci, BIM nebo správu majetku.

Pokud firma digitalizuje objekty jen občas, je obvykle výhodnější objednat službu. Jestli ale spravuje větší portfolio budov, pravidelně mapuje stavby před rekonstrukcí nebo vytváří podklady pro facility management, vlastní SLAM LiDAR může mít velmi dobré ekonomické opodstatnění. V takové situaci už se neřeší jen přístroj, ale i workflow pro čištění dat, registraci, export a napojení do projekčních nástrojů.

Jako doplňkový zdroj k této části se vyplatí sledovat Techcad.cz, kde se objevují informace ke stavební digitalizaci a návaznosti na CAD/BIM praxi. Pro samotné stavební skenery je relevantní i FJD Trion, který se zaměřuje na SLAM LiDAR řešení pro rychlé mapování interiérů, staveb a venkovních prostor.

Skryté náklady vlastního 3D skeneru

Pořizovací cena je jen první číslo v tabulce. V praxi rozhoduje celkový náklad na vlastnictví. U některých firem bývá právě tato část důvodem, proč se investice vrací pomaleji, než se původně čekalo. I veřejně dostupné cost-benefit analýzy z jiných oborů ukazují, že adopční náklady umí investici výrazně zpomalit.

Do výpočtu je dobré zahrnout nejen hardware, ale i vše kolem něj:

• Software: licence pro snímání, inspekci, meshing, reverzní modelování nebo BIM export
• Školení: čas operátora, metodika měření, vyhodnocení dat
• Servis: kalibrace, podpora, případné odstávky zařízení
• Hardware kolem: notebook, pracovní stanice, úložiště, baterie, příslušenství
• Spotřební položky: značky, spreje, stativy, transportní kufry
• Procesní náklady: kdo data čistí, kdo je schvaluje a kdo je převádí do CAD

Právě software bývá často přehlížený. Samotný point cloud nebo mesh ještě není hotový výsledek pro výrobu či projekci. Pokud má být výstupem použitelný CAD model, inspekční protokol nebo podklad pro SOLIDWORKS, Revit či Archicad, roste význam navazujících nástrojů a zkušeností. U reverse engineeringu může být relevantní i napojení na nástroje typu QUICKSURFACE, u automatizace konstrukce zase širší prostředí CAD automatizace a konfigurace.

Jak si spočítat návratnost investice do 3D skeneru

Rozhodnutí se dá udělat překvapivě střízlivě. Stačí porovnat roční náklady na externí služby s ročním nákladem vlastního provozu. Nejen koupě, ale i školení, licence, servis a čas lidí. Pokud vyjde vlastní provoz levněji a současně zrychlí procesy, je to dobrý signál. Pokud je rozdíl malý, bývá bezpečnější zůstat u služby.

Praktický postup může vypadat takto:

1. Sečtěte objem zakázek: kolikrát ročně skutečně potřebujete skenovat a jak různorodé objekty to jsou.
2. Určete požadovaný výstup: mesh, CAD, BIM, inspekce, archivace nebo jen orientační data.
3. Spočítejte plný roční náklad vlastnictví: odpis zařízení, software, servis, školení, čas operátora.
4. Porovnejte riziko chyb: kolik stojí špatně naskenovaný díl, špatný report nebo nutnost měření opakovat.
5. Zvažte pilotní fázi: několik měsíců služeb nebo zápůjčka zařízení často ukážou víc než katalogové parametry.

Dobré je také rozlišit, zda hledáte univerzální řešení, nebo specializovaný nástroj. Univerzální skener bývá pohodlný na začátek, ale ve vysoce přesných úlohách může narazit. Specializované řešení zase nemusí být vhodné pro vše, co přijde za půl roku.

Otázky před nákupem 3D skeneru

Než padne rozhodnutí, vyplatí se položit si několik velmi konkrétních otázek. Čím přesnější odpovědi budete mít, tím menší je riziko, že koupíte zařízení, které technicky funguje, ale obchodně nedává smysl.

• Co budeme skenovat nejčastěji: malé díly, lesklé povrchy, interiéry, stroje, stavby?
• Jak přesná musí být data: vizualizace, reverse engineering, kontrola kvality, BIM?
• Kolikrát měsíčně se skener opravdu použije: občas, pravidelně, každý den?
• Kdo bude zařízení obsluhovat: technik výroby, konstruktér, geodet, externista?
• Jaká data potřebujeme na konci: point cloud, mesh, STEP model, report, dokumentace?
• Máme navazující software a kapacitu: nebo potřebujeme partnera, který dodá celý výstup?

Právě tato sada otázek bývá nejrychlejší cestou k rozumnému rozhodnutí. Pokud na většinu z nich zatím není jasná odpověď, služba 3D skenování je obvykle bezpečnější start. Pokud jsou odpovědi přesné, objem práce stabilní a workflow připravené, vlastní skener může být velmi silná investice do rychlosti, kontroly i nezávislosti.
