3D skenování mobilem: kdy stačí a kdy už nestačí

Mobil dokáže za pár minut vytvořit působivý 3D model, změřit místnost nebo zachytit menší objekt pro další práci. To je skvělá zpráva pro architekty, projektanty, správce budov i techniky v terénu. Zároveň ale platí, že působivý výsledek na displeji ještě nemusí znamenat data vhodná pro dokumentaci, BIM nebo přesné rozhodování na stavbě.

Právě tady se vyplatí rozlišovat mezi rychlým orientačním skenem a profesionálním měřením. Telefon je výborný pomocník, když potřebujete rychle zaznamenat stav, připravit podklad pro diskuzi nebo doplnit pracovní workflow. Jakmile však vstoupí do hry přesnost, delší dosah, opakovatelnost a návaznost do CAD či BIM, limity mobilu se projeví velmi rychle.

Jak funguje 3D skenování mobilem v praxi

Pod pojmem 3D skenování mobilem se často schovávají tři odlišné postupy. Každý z nich má jiné možnosti, jinou přesnost i jiný typ výstupu. Když se tohle nerozliší hned na začátku, vznikají zbytečně vysoká očekávání.

Telefon může pracovat jen s kamerou, s kamerou a výpočtem hloubky, nebo u vybraných zařízení i s vestavěným LiDAR senzorem. Výsledek pak může být jednoduché měření vzdálenosti, 3D síť menšího objektu, nebo prostorový model místnosti.

Po technické stránce se nejčastěji setkáte s těmito variantami:

• AR měření: rychlé odečtení rozměrů v aplikaci, vhodné pro orientační kontrolu
• Fotogrammetrie: 3D model z většího počtu fotografií, silně závislý na světle, textuře povrchu a kvalitě zpracování
• Mobilní LiDAR v telefonu: lepší práce s hloubkou v blízkém dosahu, stále spíš pro menší scény a přibližná data
• Skenovací aplikace: kombinují video, fotografie a algoritmy pro rekonstrukci prostoru

Apple u měření mobilem uvádí, že pro nejlepší výsledky má být objekt přibližně 0,5 až 3 metry od telefonu a že naměřené hodnoty jsou pouze orientační. To je velmi důležitá poznámka. Už samotný výrobce tím jasně říká, že mobilní měření není náhrada za geodetické ani profesionální skenovací vybavení.

Kdy 3D skenování mobilem skutečně stačí

V řadě situací je telefon překvapivě užitečný. Pokud nepotřebujete milimetrovou přesnost a jde vám hlavně o rychlost, dostupnost a nízké náklady, může být mobilní skenování rozumná volba.

Dobře funguje tam, kde chcete rychle zachytit menší objekt, zhruba odhadnout rozměry, ověřit prostorové vztahy nebo připravit podklad pro další návštěvu. Typické je to při prvotním průzkumu interiéru, při konzultaci s klientem nebo u menších předmětů pro vizualizaci.

Velmi dobré výsledky dává mobil i u menších, stabilních a dobře nasvícených objektů s čitelnou texturou. Akademické studie na close-range photogrammetry ukazují, že při správném postupu lze u některých scén dosáhnout i velmi slušných výsledků. U malých modelů a stabilních geometrií byly popsány i desetiny milimetru v povrchové odchylce. To ale neznamená, že stejnou kvalitu dostanete ve strojovně, na fasádě nebo v dlouhé chodbě administrativní budovy.

Telefon dává smysl hlavně v těchto případech:

• rychlý průzkum prostoru
• orientační zaměření místnosti
• dokumentace menšího objektu
• podklad pro diskuzi s projektantem
• reference před přesným měřením
• vizuální záznam změn během stavby

Rozdíl mezi „stačí“ a „nestačí“ se obvykle nepozná podle vzhledu modelu, ale podle toho, co s ním chcete udělat dál.

Přesnost 3D skenování mobilem a proč tolik kolísá

U mobilního skenování je přesnost proměnlivá mnohem víc než u specializovaných skenerů. Rozhoduje zařízení, aplikace, kvalita optiky, světlo, vzdálenost od objektu, lesk povrchu, množství detailu na scéně i zkušenost obsluhy.

Ve studiích zaměřených na smartphone photogrammetry se přesnost mezi jednotlivými telefony lišila výrazně. V jednom z odborných srovnání se průměrná RMSE 3D souřadnic pohybovala kolem 2,6 cm a po korekci zkreslení kolem 1,5 cm. Při snímání ze vzdálenosti 11 metrů byla maximální odhadovaná chyba přibližně 3,0 cm, po zohlednění zkreslení 2,2 cm. To je pro rychlé orientační práce použitelné, pro detailní projektovou dokumentaci už často ne.

Velký vliv má i samotná scéna. Telefon si poradí lépe s menším objektem na stole než s dlouhou chodbou bez výrazných referenčních bodů. Horší výsledky bývají u jednolitých stěn, skla, lesklých ploch, tmavých materiálů nebo tam, kde se pohybují lidé.

Pro rychlé rozhodnutí může pomoci jednoduché srovnání:

[markdown] | Úkol | Stačí mobil? | Co čekat od výsledku | Vhodnější alternativa | | --- | --- | --- | --- | | Orientační měření nábytku nebo výklenku | Ano | Přibližné rozměry | Není nutná | | Menší objekt pro 3D model z fotek | Ano, často velmi dobře | Závislost na světle a textuře | Stolní skener, pokud je potřeba vyšší přesnost | | Jedna místnost pro rychlý podklad | Spíše ano | Použitelné pro návrh a komunikaci | SLAM skener, pokud bude výstup do BIM | | Celý byt nebo patro | Omezeně | Riziko kumulace chyb | Mobilní SLAM LiDAR | | Strojovna, technická místnost, rozvody | Spíše ne | Horší práce s detaily a kolizemi | Profesionální 3D skener | | Fasáda, hala, areál | Ne | Krátký dosah, slabší stabilita dat | SLAM nebo terestrický skener | [/markdown]

Právě kumulace chyb je častý problém. Jednotlivá měření mohou vypadat přijatelně, jenže při větší ploše nebo delší trase se odchylky sčítají. Výsledek pak nevypadá dramaticky špatně, ale při modelování, montáži nebo kontrole návazností začne být nepřesnost vidět.

Kdy mobil nestačí pro stavby, BIM a správu budov

Jakmile se z orientačního záznamu stane podklad pro projekt, realizaci nebo provoz budovy, nároky se mění. Nestačí, že model „zhruba sedí“. Potřebujete jistotu, že rozměry, svislosti, návaznosti konstrukcí a poloha technologií odpovídají realitě.

U staveb a technických prostor se navíc často řeší nejen geometrie, ale i dokumentace zařízení. To je důležité hlavně u pasportizace a správy budov, kde mohou být součástí objektu vyhrazená technická zařízení. Zákon č. 250/2021 Sb. zpřísnil povinnosti provozovatelů v oblasti dokumentace a bezpečného provozu VTZ. Pokud tedy výstupy ze zaměření slouží jako podklad pro evidenci technologií, provozní dokumentaci, revize nebo přípravu oprav, orientační mobilní sken bývá málo.

V praxi mobil naráží hlavně na tyto limity:

• Vyšší přesnost: když je potřeba spolehlivý podklad pro CAD, BIM, výrobu nebo montáž
• Delší dosah: větší haly, fasády, komunikace, areály a členité exteriéry
• Jemné detaily: potrubí, armatury, rozvaděče, kabelové trasy, konstrukční návaznosti
• Opakovatelnost: situace, kdy se měření musí obhájit i při další kontrole
• Stabilita dat: slabě osvětlené prostory, monotónní povrchy, sklo, kov a lesklé materiály

Typická situace je technická místnost, kde se potkává elektro, vzduchotechnika, vytápění a měření regulace. Telefon zde může posloužit pro rychlé fotky, poznámky a hrubý přehled. Pokud ale chcete řešit kolize, připravit rekonstrukci nebo vytvořit věrohodný pasport technologií, potřebujete přesnější metodu.

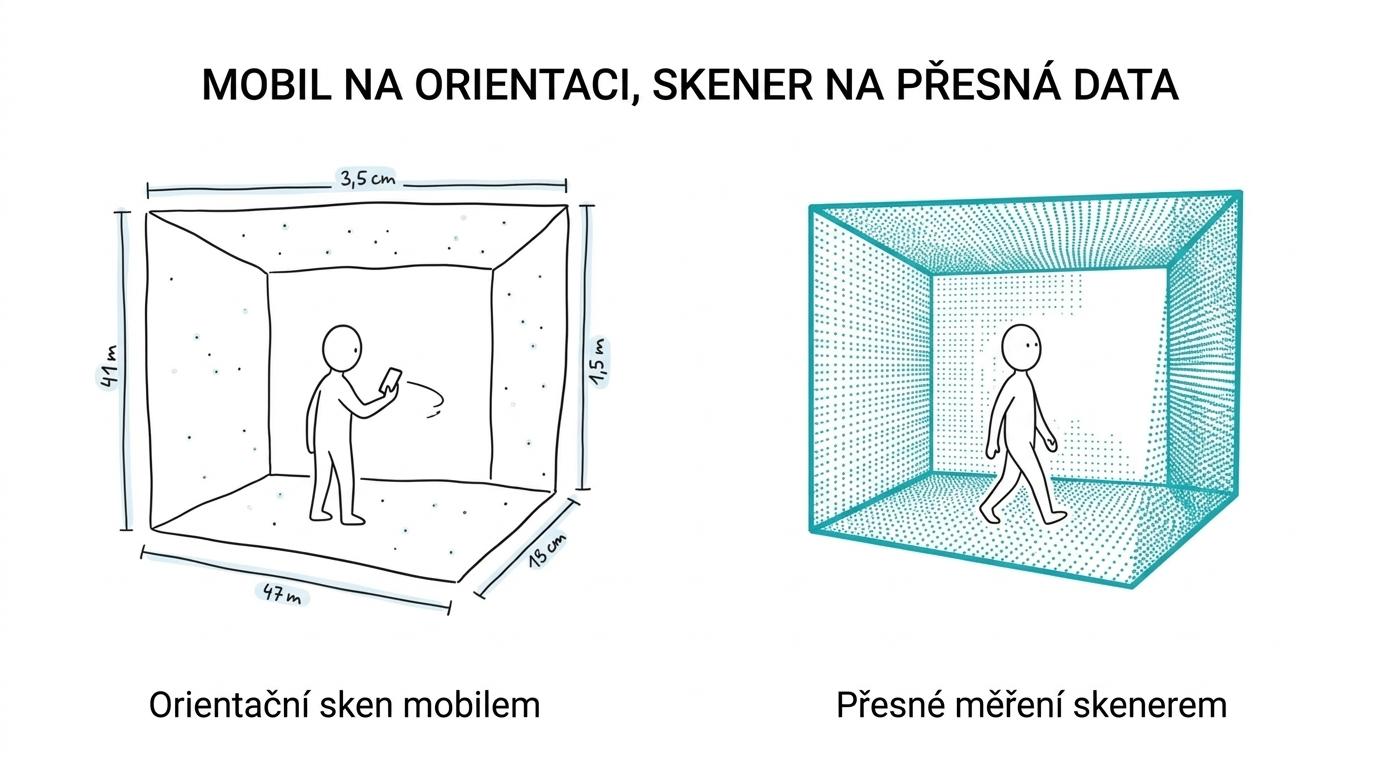

Mobil versus stavební SLAM LiDAR skener

Tady se rozdíl ukazuje velmi jasně. Specializovaný stavební skener je navržený na sběr prostorových dat, ne jen na vizuálně efektní výstup. Důležitý je dosah, hustota mračna bodů, přesnost, stabilita při pohybu a návaznost na další software.

U mobilních SLAM LiDAR skenerů, které se dnes používají na stavbách a v areálech, je workflow výrazně rychlejší než u klasického ručního doměřování. Obsluha prochází objektem, skener průběžně sbírá data a výsledkem je mračno bodů použitelné pro CAD, BIM nebo GIS. Na materiálech 4CAD k workflow scan-to-BIM je vidět, jak velkou roli hraje právě jedna efektivní návštěva objektu.

Dobře je to vidět i na dostupných parametrech běžných stavebních SLAM zařízení. FJD Trion P2 je uváděn s přesností kolem 1,2 cm, dosahem 40 m a záznamem 200 000 bodů za sekundu. FJD Trion S2 míří na větší dosahy a rozsáhlejší provozy, kde se pracuje s výrazně hustším datovým tokem a dosahem až stovek metrů. Hybridní modely typu FJD Trion T1 pak kombinují mobilní režim pro rychlý průchod a stativový režim pro detailnější části.

To je přesně hranice, kde telefon přestává stačit a dává smysl SLAM nebo hybridní skener. Ne kvůli „lepší technologii“ jako marketingové nálepce, ale kvůli praktickému výsledku v projektu.

Hybridní workflow: mobil jako rychlý pomocník, skener jako hlavní zdroj dat

Nejlepší výsledky často nevznikají volbou jednoho nástroje, ale vhodnou kombinací. Telefon je rychlý, vždy po ruce a výborný pro první orientaci. Specializovaný skener pak přebírá roli tam, kde už je potřeba přesná geometrie.

Takové hybridní workflow je velmi rozumné u rekonstrukcí, pasportizace i přípravy BIM modelu. Mobil může posloužit pro předběžnou prohlídku, zakreslení priorit, fotodokumentaci a ověření přístupů. Následný sken profesionálním zařízením zajistí data pro modelování, měření a kontrolu.

V návaznosti na CAD a BIM je užitečné myslet i na zpracování dat. Mračno bodů samo o sobě ještě není hotový výstup. Potřebujete ho dostat do Revitu, AutoCADu, Archicadu nebo dalších nástrojů. Praktické souvislosti scan-to-BIM workflow popisují i odborné články na 4-cad.cz a tematické materiály na Techcad.cz, kde je dobře vidět, že kvalita vstupních dat přímo ovlivňuje rychlost celé další práce.

Jak vybrat správný postup pro konkrétní projekt

Rozhodnutí není složité, když si hned na začátku pojmenujete cíl. Nejde jen o to, čím lze prostor naskenovat, ale co z toho má vzniknout za týden nebo za měsíc.

Pokud má výstup sloužit jen k interní komunikaci, odhadu nebo prvnímu návrhu, mobil je často dost dobrý. Když ale počítáte s projektovou dokumentací, koordinací profesí, pasportizací nebo správou zařízení v budově, vyplatí se jít rovnou cestou přesnějšího měření.

Při volbě postupu pomáhá tento krátký filtr:

• Cíl projektu: orientace a rychlý přehled, nebo přesný podklad pro rozhodnutí
• Velikost scény: jeden detail, místnost, celé patro, hala, areál
• Požadovaná přesnost: centimetry, nebo milimetry na kritických místech
• Další využití dat: vizualizace, BIM, výroba, kolizní kontrola, pasport
• Provozní riziko: běžná místnost, nebo prostor s technologiemi a VTZ
• Návaznost do softwaru: postačí obrázek, nebo je potřeba mračno bodů a model

U budov se technologiemi je dobré myslet i na to, že data často nekončí u jednoho projektu. Slouží pro revize, údržbu, plán oprav, rekonstrukce nebo při předání mezi vlastníkem a nájemcem. Tam už orientační model z telefonu bývá spíš doplněk než hlavní zdroj informací.

Mobilní skenování má své pevné místo. Je rychlé, dostupné a v mnoha situacích opravdu užitečné. Jakmile ale potřebujete přesnost, větší dosah a spolehlivý podklad pro CAD, BIM nebo správu budovy, nastupují SLAM LiDAR skenery a hybridní workflow. A právě v tom je síla moderní digitalizace staveb: použít správný nástroj ve správný okamžik.
