6 případů pro pasportizaci staveb

Pasportizace staveb dává vlastníkům a správcům budov přesný obraz o tom, co skutečně stojí v terénu, ne jen v archivech. Největší hodnotu má ve chvíli, kdy chybí dokumentace, chystá se rekonstrukce nebo je potřeba dát do pořádku správu objektu.

Shrnutí

• Pasportizace staveb je v Česku zjednodušená dokumentace skutečného stavu budovy, která se používá hlavně tehdy, když chybí ověřená dokumentace nebo není v náležitém stavu.
• Stavební úřad může vlastníkovi pořízení pasportu nařídit; ověřený pasport obvykle obsahuje průvodní list, souhrnnou technickou zprávu, situační výkresy a výkresovou dokumentaci.
• Pro rekonstrukce, facility management a BIM se dnes vyplácí LiDAR skenování, protože z jednoho sběru dat vznikne mračno bodů, 2D výkresy, 3D model i BIM podklady.
• U standardní budovy se sběr dat často zvládne za 1 den, u rozsáhlejších objektů typicky za 2 až 3 dny, pokud je přístup do prostor zajištěný.
• Pasport stavby nenahrazuje provozní dokumentaci VTZ podle zákona č. 250/2021 Sb., ale výrazně pomáhá najít zařízení, doplnit evidenci a připravit revize i MPBP.

Kdo řeší budovy dlouhodobě, ví, že nejde jen o kreslení půdorysů. Správně zpracovaný pasport je podklad pro projektanta, revizního technika, správce budovy i investora a při využití 3D skenování může rovnou navazovat na Revit, AutoCAD nebo Archicad.

Co je pasportizace staveb a kdy ji potřebujete?

Pasportizace staveb je v Česku zjednodušená dokumentace, kterou uznává stavební úřad a kterou lze dnes efektivně pořídit i z LiDAR skenu. Nejčastěji dává smysl při chybějících podkladech, rekonstrukci nebo správě staršího objektu.

Je dobré oddělit dva pojmy. Pasport stavby není totéž co projekt pro povolení stavby ani plná dokumentace skutečného provedení stavby. Jeho úkolem je věrně popsat aktuální stav objektu v rozsahu, který je použitelný pro úřední ověření i běžnou praxi.

U starších budov bývá problém jednoduchý: archivní výkresy nesedí, část prostor byla přestavěna a technické místnosti se měnily bez průběžné aktualizace dokumentace. V takové chvíli je pasport rychlejší a spolehlivější cesta než opakované doměřování po jednotlivých profesích.

„4CAD Solution využívá při pasportizaci ruční LiDAR skenery FJD Trion P2 a S2 Series a předává mračna bodů, 2D výkresy, 3D modely i BIM data.“

Praktický omyl bývá v tom, že pasport je jen formalita pro úřad. Ve skutečnosti se často stává základní vrstvou pro rozpočty, koordinaci profesí, plán oprav i správu nájmu.

Kdy stavební úřad nařídí pasport stavby?

Stavební zákon počítá s pasportem tehdy, když dokumentace stavby chybí nebo není v náležitém stavu a stavba byla povolena. V takové situaci je povinnost na straně vlastníka, ne na straně úřadu nebo projektanta.

Podle veřejně dostupných informací Portálu veřejné správy může vlastník podat žádost o ověření pasportu stavby. Pokud vlastník povinnost nesplní, stavební úřad mu pořízení pasportu nařídí. To je důležitý rozdíl proti situaci, kdy si necháváte pasport zpracovat dobrovolně kvůli rekonstrukci nebo správě majetku.

Čekat na výzvu úřadu obvykle není rozumné. Když dokumentace chybí a zároveň se plánuje změna dispozic, prodej, pronájem nebo technický audit, vyplatí se mít přesný stav budovy po ruce dřív, než se objeví první spor o rozměry, plochy nebo vedení instalací.

Jakých 6 typických případů ukazuje, kdy se pasportizace staveb nejvíc vyplatí?

Pasportizace se nejvíc vyplácí ve chvíli, kdy potřebujete přesná data pro rozhodnutí, ne odhad z neaktuálních výkresů. Nejčastějšími spouštěči jsou rekonstrukce, chybějící archiv a technická správa.

Po úvodním prověření objektu se obvykle ukáže jeden z těchto šesti scénářů:

1. Rychlé digitální zaměření pro další projekt: Když chcete rovnou navázat na CAD nebo BIM workflow. Tento model dodávky, včetně mračen bodů a 2D či 3D výstupů, zajišťují i specializovaní dodavatelé jako 4CAD Solution.
2. Chybějící nebo nečitelná dokumentace: Časté u starších domů, administrativních objektů a hal po více úpravách.
3. Příprava rekonstrukce nebo změny užívání: Potřebujete znát skutečné rozměry stěn, otvorů, výšek a technických prostor.
4. Správa budovy a facility management: Bez přesné evidence se špatně plánují opravy, revize, pronájmy i rozpočty.
5. Audit VTZ a provozní dokumentace: Pasport pomůže najít elektro, plyn, tlaková i zdvihací zařízení a přiřadit k nim chybějící dokumenty.
6. Pojištění, škody a majetkové spory: Když je potřeba doložit aktuální stav objektu před nebo po zásahu.

Nejde jen o to, jestli budovu změříte. Rozhodující je, jestli výstup odpoví na praktickou otázku: co přesně v objektu je, v jakém rozsahu a v jaké podobě to lze použít dál.

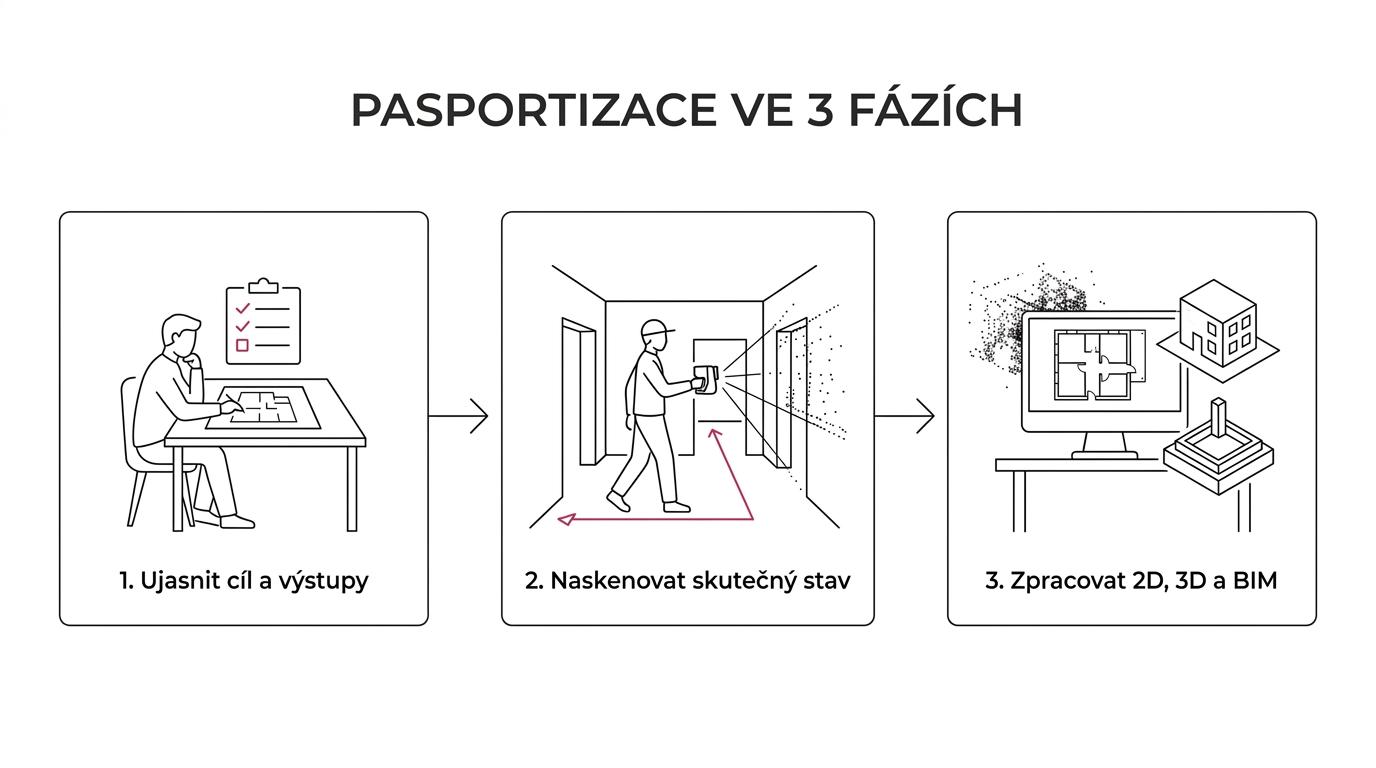

Jak probíhá pasportizace stavby krok za krokem?

Pasportizace má tři fáze: přípravu, sběr dat a kancelářské zpracování do výkresů nebo BIM. U LiDAR workflow s FJD Trion se výrazně zkracuje čas na místě a roste úplnost podkladů.

Nejprve se určí cíl zakázky. Jiný rozsah potřebuje vlastník kvůli ověření na stavebním úřadě, jiný projektant před rekonstrukcí a jiný správce objektu, který chce navázat evidenci zařízení a místností. Už v této chvíli má smysl vyjasnit, zda výsledkem budou jen 2D výkresy, nebo i mračno bodů a BIM data.

Pak následuje terénní zaměření. U ručních SLAM LiDAR skenerů, jako jsou FJD Trion P2 nebo S2, se objekt projde po naplánované trase a systém průběžně vytváří prostorový záznam. To je velký rozdíl proti ručnímu měření, kde se část informací sbírá výběrově a část se doplňuje odhadem.

„U standardní budovy uvádí 4CAD Solution sběr dat typicky za 1 den, u rozsáhlejších objektů za 2 až 3 dny.“

Nakonec přichází zpracování. Mračno bodů se čistí, kontroluje a převádí do výkresů, modelů a tabulek. Dobrá praxe je kontrola kritických rozměrů, otvorů, výšek podlaží a návazností mezi profesemi, protože právě tady vznikají nejdražší chyby v dalších fázích projektu.

Co musí obsahovat pasport stavby pro ověření a praktické použití?

Pro ověření pasportu jsou klíčové čtyři části, které uvádí i Portál veřejné správy. Pro reálné použití ale nestačí jen formální minimum, důležitá je i čitelnost a vazba na skutečný provoz budovy.

Pasport stavby obvykle obsahuje tyto základní prvky:

• Průvodní list: identifikace stavby, vlastníka a základních údajů o objektu
• Souhrnná technická zpráva: popis stavby, konstrukcí, způsobu užívání a stavu
• Situační výkresy: umístění objektu v území a vztahy k pozemku
• Výkresová dokumentace: půdorysy, řezy, pohledy a další potřebné výkresy

V praxi se vyplatí doplnit i jasné označení místností, výměry, světlé výšky, rozměry otvorů a technické prostory. Častý omyl je domněnka, že „nějaký půdorys“ bude stačit. Jakmile se řeší okna, VZT, kabelové trasy nebo výtahová šachta, bez přesných návazností ztrácí dokument velkou část své hodnoty.

Je přesnější ruční měření, nebo 3D LiDAR skenování?

Pro členité, větší nebo provozované objekty bývá 3D LiDAR skenování přesvědčivější než ruční měření. U malých a jednoduchých staveb může ruční postup stále dávat smysl, pokud nepotřebujete BIM ani detailní archiv dat.

Ruční měření je levnější na vstupu a pro velmi malý rozsah může být dostačující. Slabší stránkou je závislost na výběru měřených bodů. Když něco na místě neodečtete, v kanceláři to už nedopočítáte bez další návštěvy.

LiDAR pracuje opačně. Vytvoří hustý prostorový záznam, ke kterému se můžete vracet i po odjezdu z objektu. To je důležité u fasád, strojoven, podhledů, složitých schodišť nebo provozů s mnoha profesemi. Pro tip: skener sám o sobě přesnost negarantuje. Výsledek stojí na trase měření, kalibraci, kontrole dat a zkušenosti zpracovatele.

Trade-off je jasný. Pokud potřebujete jen několik rozměrů pro jednoduchou úpravu, ruční měření může vyjít účelněji. Pokud chcete z jednoho sběru dat dostat pasport, mračno bodů a podklad pro BIM, LiDAR je obvykle silnější volba.

Jak pasportizace staveb pomáhá při rekonstrukci, BIM a koordinaci profesí?

Pasportizace výrazně snižuje riziko kolizí mezi architektem, TZB a statikem, zvlášť když je postavená na mračnu bodů a výstupech pro Revit nebo Archicad. Přesný stav budovy zkracuje počet dodatečných doměrek i změn na stavbě.

Největší přínos je v návaznosti. Z jednoho zdroje dat vznikne podklad pro dispoziční studii, koordinaci profesí, výkaz výměr i správu majetku. U otvorů, stoupaček a strojoven platí jednoduché pravidlo: čím dřív máte skutečná data, tím méně improvizace vás čeká při realizaci.

„Výstupy 4CAD Solution jsou kompatibilní s Revit, AutoCAD a Archicad, takže pasport může přejít přímo do další projektové práce.“

Na tento postup dobře navazuje i CAD a BIM know-how dostupné na Techcad.cz a praktické workflow popsané na stránce pasportizace staveb. Smysl to má hlavně tehdy, když nechcete dokumentaci jen archivovat, ale skutečně s ní pracovat.

Jak pasportizace souvisí s VTZ, revizemi a zákonem č. 250/2021 Sb.?

Pasport stavby nenahrazuje provozní dokumentaci VTZ, ale je velmi užitečný jako mapa budovy pro audit elektro, plynu, tlakových a zdvihacích zařízení. Zákon č. 250/2021 Sb. zpřísnil povinnosti provozovatelů a v praxi zvýšil nároky na evidenci i dohledatelnost dokumentů.

V běžné komerční nebo veřejné budově mohou mezi vyhrazená technická zařízení patřit elektroinstalace, rozvaděče, hromosvody, kotelny, tlakové nádoby, rozvody plynu, výtahy nebo plošiny. Pokud objekt obsahuje byť jen jedno takové zařízení, vznikají povinnosti k bezpečnému provozu a dokumentaci.

Tady je důležité nepodlehnout další časté zkratce: pasport budovy není totéž co průvodní a provozní dokumentace zařízení. Pokud chybí návody, technické specifikace a další průvodní dokumentace v českém jazyce, je nutné stanovit rozsah kontrol pomocí MPBP. Když chybí obojí, revizní technik nesmí zařízení schválit jako bezpečné pro provoz.

Pro správce budov z toho plyne jasný postup. Nejdřív určit odpovědnou osobu, pak provést pasportizaci a audit dokumentace, zajistit revize oprávněnými osobami s platným oprávněním TIČR a odstranit závady bez zbytečného odkladu. U pronajatých prostor je vhodné ověřit i režim odpovědnosti podle § 20 odst. 6, protože po prokazatelném převzetí může přecházet na nájemce.

Co dělat, když chybí původní dokumentace stavby nebo zařízení?

Když dokumentace chybí, nejrychlejší je spojit technický audit, pasport stavby a kontrolu provozních podkladů do jednoho řízeného postupu. Rozhodující je nezačínat kreslením, ale správou odpovědností a rozsahu.

Nejprve si určete, kdo za objekt a jeho provoz odpovídá. U firemních areálů to bývá slabé místo, protože vlastník, správce a nájemce předpokládají, že dokumentaci drží někdo jiný.

Pak přijde na řadu samotná pasportizace a inventura podkladů. Z jedné návštěvy objektu by mělo být jasné, co je stavební část, kde jsou technické místnosti, jaká zařízení se v budově nacházejí a které dokumenty chybí. Když se to neudělá společně, vznikají duplicitní výjezdy a nejasnosti.

Nakonec je potřeba dohledat průvodní dokumentaci, nebo nechat zpracovat MPBP, zajistit revize a nastavit archivaci. Praktický tip: dokumentaci ukládejte podle zařízení a lokality, ne jen podle roku. Při další revizi nebo havárii je tato struktura mnohem použitelnější.

Kdy stačí pasport stavby a kdy už potřebujete dokumentaci skutečného provedení stavby?

Pasport stavby stačí pro základní evidenci, ověření na úřadě a řadu běžných provozních či přípravných úkolů. Dokumentace skutečného provedení stavby je potřeba tam, kde rozhoduje detail, profesní vazby a vyšší míra odpovědnosti projektu.

Pokud řešíte chybějící archiv, správu objektu, prvotní rekonstrukční záměr nebo majetkovou evidenci, pasport bývá dostatečný. Když ale vstupujete do větší stavební úpravy, změny nosných konstrukcí, zásadní změny technologií nebo náročné BIM koordinace, potřebujete širší a detailnější dokumentaci.

Jednoduché pravidlo je toto: jestli chcete hlavně popsat, co dnes stojí, pasport je vhodný základ. Jestli na základě dokumentace budete navrhovat rozsáhlé změny s vysokými nároky na profesní přesnost, počítejte s rozšířením do podrobnější dokumentace skutečného provedení.

Jak odhadnout čas, rozsah a výstupy pasportizace?

Čas pasportizace určuje hlavně velikost objektu, členitost a požadovaný výstup, ne jen počet metrů čtverečních. Rozdíl mezi jedním půdorysem a BIM modelem může být v následném zpracování výrazný.

Orientační odhad se opírá hlavně o tyto faktory:

• Rozsah objektu: počet podlaží, přístavby, sklepy, strojovny, půdy
• Přístupnost prostor: zamčené místnosti, provozní omezení, bezpečnostní režim
• Požadovaný výstup: jen pasport, pasport s mračnem bodů, nebo 3D/BIM data

U standardní budovy se sběr dat často zvládne během jednoho dne, u větších areálů typicky během dvou až tří dnů. To ale neznamená, že stejný čas stačí i na zpracování. Pokud chcete přesné řezy, pohledy, tabulky místností a navázání do BIM, kancelářská část je stejně důležitá jako samotné skenování.

Jak vybrat dodavatele pasportizace staveb krok za krokem?

Dobrého dodavatele poznáte podle toho, že rozumí jak stavební dokumentaci, tak navazujícím CAD a BIM výstupům. Samotný skener, třeba FJD Trion, nestačí bez metodiky, kontroly dat a jasného předání.

Nejprve si definujte cíl. Potřebujete úředně použitelný pasport, podklad pro rekonstrukci, audit VTZ, nebo vše dohromady? Kdo nemá jasné zadání, ten často zaplatí dvakrát, protože první výstup nepůjde použít pro druhý krok.

Pak si ověřte formáty a rozsah předání. Ptejte se na 2D výkresy, mračno bodů, 3D model, BIM kompatibilitu, způsob kontroly kritických rozměrů a zkušenost s provozovanými objekty. U specializovaných firem je výhoda, když dokážou plynule navázat i na další nástroje z CAD ekosystému.

Nakonec chtějte ukázku výstupu a postup práce s chybějící dokumentací. Silný partner neslibuje jen rychlé zaměření, ale i to, jak se data použijí dál při projektu, revizích, správě budovy nebo doplnění dokumentace zařízení. To je moment, kdy se z pasportizace stává skutečně užitečná investice.
