3D skenování vs. fotogrammetrie

Při zaměřování budov se často řeší stejná otázka: stačí sada fotografií, nebo je lepší sáhnout po 3D skeneru? Odpověď není jen technická. Ovlivňuje termín odevzdání, přesnost výkresů, kvalitu BIM modelu i to, kolik času zabere následné čištění dat.

U staveb a interiérů bývá rozdíl mezi oběma metodami větší, než se na první pohled zdá. Fotogrammetrie umí vytvořit působivé vizuální výstupy a u menších objektů může být velmi užitečná. Jakmile ale jde o skutečný stav, pasportizaci, koordinaci profesí nebo podklady pro CAD a BIM, začínají hrát hlavní roli jiné parametry než jen cena vstupu.

Na webu 4CAD je proto pro rychlé a rozměrově přesné zaměření budov a interiérů doporučován LiDAR a SLAM skenování. Tento přístup dobře odpovídá i tomu, co potvrzují odborné zdroje: aktivní měření je pro geometrii stavby obvykle stabilnější než metoda závislá na kvalitě snímků a světelných podmínkách.

Jak funguje 3D skenování a fotogrammetrie při zaměřování budov

3D skenování pomocí LiDARu je aktivní měřicí metoda. Přístroj vysílá laserové paprsky, měří jejich návrat a z toho počítá vzdálenost. Výsledkem je mračno bodů, tedy hustý prostorový záznam reality. U SLAM skenerů se k tomu přidává průběžná lokalizace skeneru v prostoru, takže je možné rychle projít interiér, chodbu, halu nebo celé podlaží bez zdlouhavého stavění stanovišť.

Fotogrammetrie je naopak pasivní metoda. Nepracuje s vlastním měřením vzdálenosti, ale rekonstruuje tvar z překrývajících se fotografií. Typicky využívá principy SfM, tedy Structure from Motion. Výsledek může být velmi dobrý, když jsou snímky kvalitní, scéna má dostatek vizuálních detailů a je dobře navržená geometrie kamerové sítě.

Právě zde vzniká praktický rozdíl. U fotogrammetrie závisí výsledek víc na zkušenosti operátora, na světle, textuře povrchů a na tom, zda software najde dost shodných bodů mezi snímky. U stavebních objektů to nebývá samozřejmost.

Po technické stránce si lze obě metody shrnout jednoduše:

• aktivní měření vzdálenosti
• pasivní rekonstrukce z fotografií
• bodové mračno jako základ pro CAD a BIM

Přesnost 3D dat pro skutečný stav, CAD a BIM

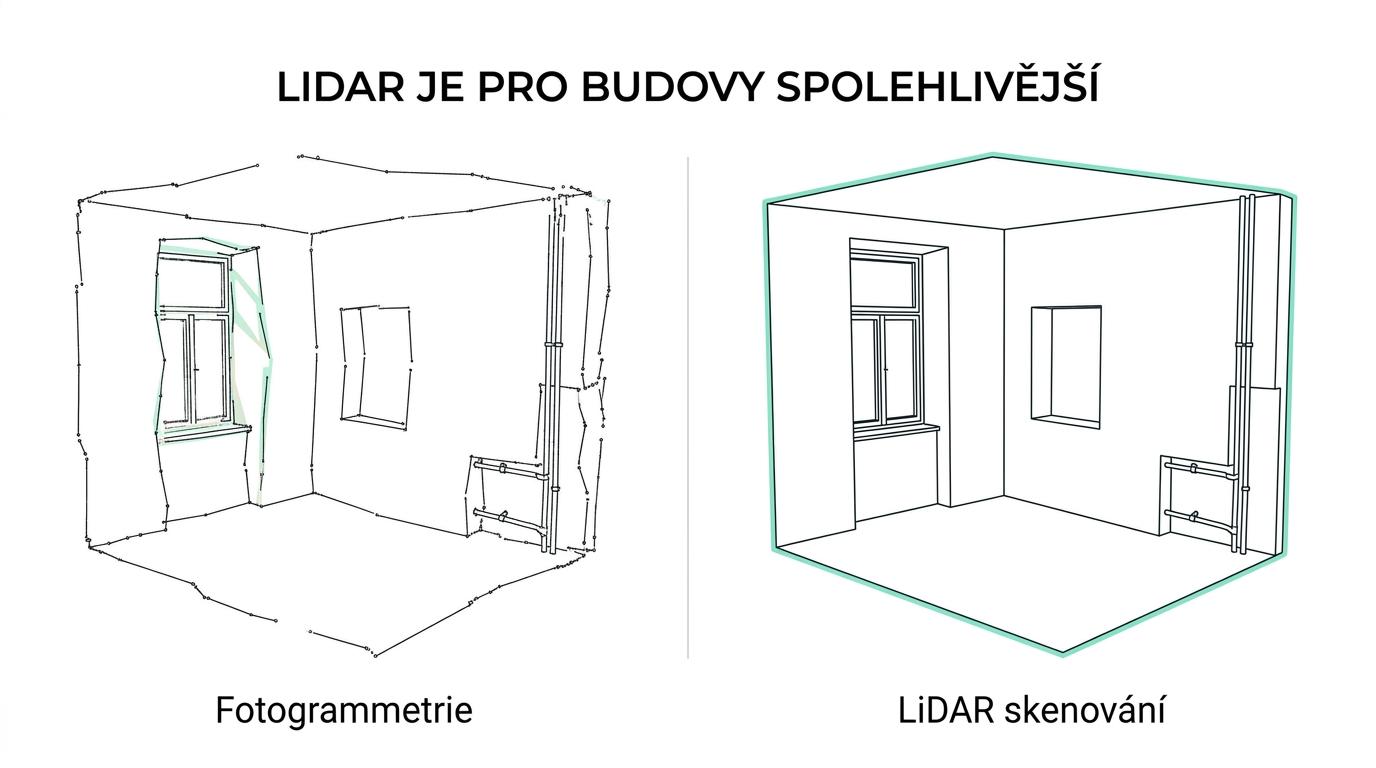

Pokud cílem není jen vizualizace, ale skutečně měřitelný podklad, začíná být přesnost zásadní. Akademický přehled publikovaný na Springer Nature upozorňuje, že fotogrammetrické výsledky výrazně ovlivňují interní parametry kamery a špatně navržená camera network geometry. V praxi to znamená, že i dobrá sada fotografií může vést k lokálním deformacím nebo odchylkám, které se projeví až při modelování.

U budov se navíc přidává self-occlusion, tedy zakrytí částí konstrukce jinými prvky. Typické jsou výklenky, instalační šachty, nadpraží, potrubní trasy nebo členité technické místnosti. LiDAR si s takovou scénou poradí obvykle lépe, protože přímo měří vzdálenost k povrchu a není odkázán jen na vizuální kontrast mezi fotografiemi.

To je také důvod, proč se na 4CAD 3D skenování používá jako podklad pro CAD software a další konstrukční či projektové procesy. Pro BIM model, pasport stavby nebo dokumentaci skutečného provedení je totiž důležité, aby data byla nejen pohledově přesvědčivá, ale hlavně rozměrově spolehlivá.

[markdown] | Kritérium | LiDAR / SLAM 3D skenování | Fotogrammetrie | | --- | --- | --- | | Princip měření | Aktivní, laser ranging | Pasivní, rekonstrukce z fotografií | | Přesnost geometrie | Obvykle stabilnější pro stavby a interiéry | Silně závislá na snímcích, kalibraci a geometrii záběrů | | Rychlost v interiéru | Vysoká, často v řádu minut | Sběr i zpracování bývá delší | | Citlivost na světlo | Nízká až střední | Vysoká | | Lesklé a homogenní plochy | Obvykle zvládnutelné lépe | Často problematické | | Výstup pro CAD/BIM | Velmi vhodný | Použitelný, ale často s větším úsilím | | Textury a vizuální prezentace | Doplňková výhoda | Velmi silná stránka | | Typické nasazení | Pasportizace, skutečný stav, BIM, facility management | Vizualizace, fasády, drobné objekty, marketingové modely | [/markdown]

Rychlost sběru dat a rychlost zpracování

Rychlost se nehodnotí jen podle času v terénu. Důležitý je celý proces od prvního měření po hotový výkres, model nebo pasport. Právě tady mívá LiDAR pro budovy velký náskok. Velkou stavbu, sklad, kancelářské patro nebo technické zázemí lze se skenerem nasnímat velmi rychle a bez složité přípravy.

U fotogrammetrie je sice vstupní technika levnější, často stačí kvalitní fotoaparát nebo dron, ale náročnost se přesouvá do organizace snímání a do postprocessingu. Je třeba hlídat překryv snímků, úhly záběru, světlo, stíny, odlesky i místa, kde se scéna opakuje a software ztrácí oporu. To je časté v chodbách, parkovacích domech, průmyslových halách nebo strojovnách.

U stavebních SLAM skenerů je přínos dobře vidět i na oficiálních materiálech FJD Trion a na stránce FJD Trion Model Web, kde je důraz na rychlý sběr reality capture dat a jejich návaznost na další zpracování. Pro projektanty a správce budov je důležité hlavně to, že data lze rychle převést do podkladů pro AutoCAD, Revit, Archicad nebo další BIM workflow.

Krátce řečeno, u budov obvykle nevyhrává metoda s nejnižší cenou vstupu, ale ta, která dá použitelný výstup v nejkratším celkovém čase.

Světelné podmínky, povrchy a provoz na stavbě

Fotogrammetrie je citlivá na světlo. Špatně nasvícený interiér, přepaly od oken, lesklé obklady, tmavé kouty nebo jednolité stěny bez textury mohou kvalitu rekonstrukce rychle srazit dolů. To není detail, ale běžná situace při zaměřování reálných budov. V provozu se navíc mění podmínky během dne a část prostoru může být nepřístupná jen na omezenou dobu.

LiDAR má v tomto směru větší provozní jistotu. Nepotřebuje kvalitní texturu povrchu k tomu, aby určil vzdálenost. I proto se hodí do technických místností, sklepů, chodeb, výrobních hal nebo objektů před rekonstrukcí, kde není cílem estetický model, ale přesný geometrický základ.

V praxi to znamená několik jasných rozdílů:

• Světlo: LiDAR bývá méně citlivý na stíny, protisvětlo a kolísání osvětlení.
• Povrch: Fotogrammetrie hůře zvládá lesklé, průsvitné nebo vizuálně chudé plochy.
• Provoz objektu: Rychlý průchod se skenerem bývá vhodnější tam, kde je omezený čas na měření.
• Kontrola výstupu: U mračna bodů je snáze vidět, zda je prostor pokrytý a rozměrově úplný.

Kdy fotogrammetrie dává smysl i u staveb

Tím ale fotogrammetrie nekončí na vedlejší koleji. Má své silné stránky a v některých situacích je velmi užitečná. Dobře funguje tam, kde je prioritou vizuální věrnost, textura povrchů nebo prezentace. Může být vhodná pro fasády, historické detaily, menší objekty, dokumentaci ornamentů nebo marketingové 3D modely.

Smysl dává i ve chvíli, kdy se kombinuje s jinou metodou. Fotografie přinesou kvalitní vizuální informaci a LiDAR přesnou geometrii. Tato kombinace je zajímavá hlavně u památkové péče, prezentace projektů investorům nebo při tvorbě podkladů, kde se pracuje zároveň s měřitelným modelem i realistickou texturou.

Na webu 4CAD je fotogrammetrie popisována spíše jako vhodná cesta pro vizualizace, textury a drobné objekty, zatímco pro pasportizaci, skutečný stav a BIM se doporučuje LiDAR a SLAM. To je v prostředí staveb logické rozdělení rolí.

Pasportizace budov, VTZ a dokumentace skutečného stavu

U správy budov už nejde jen o model. Jde také o průkaznou dokumentaci, orientaci v technologiích a možnost rychle dohledat, co se v objektu skutečně nachází. Tady se přesná digitalizace velmi dobře potkává s požadavky provozu.

Zákon č. 250/2021 Sb. zpřísnil povinnosti správy a provozu budov v souvislosti s vyhrazenými technickými zařízeními. Pro právnické osoby a podnikající fyzické osoby, které provozují VTZ, to znamená vyšší nároky na dokumentaci a bezpečný provoz. V běžných objektech se to týká elektroinstalací, hromosvodů, rozvaděčů, tlakových a plynových zařízení, výtahů, plošin i dalších technologií.

Jakmile objekt obsahuje byť jen jedno takové zařízení, je potřeba mít průvodní dokumentaci v českém jazyce, provozní dokumentaci, revizní zprávy, záznamy o údržbě i plán budoucích kontrol. Pokud průvodní dokumentace chybí, musí být určen rozsah kontrol pomocí MPBP. Když chybí obojí, revizní technik nesmí zařízení schválit jako bezpečné pro provoz.

Právě proto je pasportizace založená na přesném 3D záznamu pro řadu správců budov praktičtější než čistě fotografický model. LiDAR poskytne spolehlivý základ pro zaměření dispozic, technických místností, tras instalací a návazných prostor. Na Techcad.cz pak dává smysl navázat řešeními pro CAD data, technickou dokumentaci a práci s digitálním modelem v širším projekčním nebo provozním procesu.

Když se dokumentace objektu dává do pořádku, bývá užitečné postupovat systematicky:

• Odpovědná osoba: jmenovat osobu odpovědnou za provoz zařízení a evidenci dokumentace.
• Pasportizace: provést audit objektu a zachytit skutečný stav, ideálně včetně technických prostor.
• Průvodní dokumentace: dohledat návody, technické specifikace a podklady v českém jazyce.
• MPBP a revize: při chybějící dokumentaci zajistit zpracování MPBP a revize oprávněnými osobami s platným oprávněním TIČR.
• Archivace: ukládat revize, zkoušky, opravy, školení i harmonogramy kontrol na jedno dohledatelné místo.

U pronájmů je navíc vhodné pamatovat na § 20 odst. 6, podle kterého může odpovědnost za řádné používání a provoz zařízení přecházet na nájemce ode dne prokazatelného převzetí zařízení, pokud provozovatel není vlastníkem. I v tomto bodě pomáhá kvalitní zaměření a přehledná dokumentace, protože snižují prostor pro nejasnosti při předání.

Kombinace LiDARu a fotogrammetrie v jednom pracovním postupu

Nejlepší výsledek často nevznikne volbou jedné metody proti druhé, ale jejich správným rozdělením rolí. LiDAR se postará o přesnou geometrii, prostorové vztahy a rychlé pokrytí interiéru. Fotogrammetrie dodá vizuální vrstvu tam, kde je důležitá textura, barevnost a vzhled povrchu.

Pro projekční kanceláře, správce budov, developery i města to znamená praktickou věc: není nutné vybírat podle dojmu, ale podle cíle. Pokud je cílem BIM, pasport, dokumentace skutečného stavu nebo podklad pro koordinaci profesí, vychází lépe stavební 3D skenování. Pokud je cílem prezentace, texturovaný model nebo detailní vizuální záznam menšího prvku, fotogrammetrie má stále pevné místo.

Právě tento rozumný výběr technologií dává digitalizaci staveb největší hodnotu. Data nejsou jen efektní, ale opravdu použitelná pro návrh, správu i bezpečný provoz objektu.
