LiDAR kamera vs LiDAR skener: rozdíly pro firmy v praxi

Firmy dnes často hledají „LiDAR kameru“, ale ve skutečnosti porovnávají dvě odlišné třídy zařízení. 4CAD Solution s.r.o. se věnuje 3D skenování staveb, pasportizaci a CAD/BIM výstupům, takže rozdíl mezi kamerou a skenerem není slovíčkaření, ale otázka použitelnosti dat.

Shrnutí

• Pro firemní zaměření budov, interiérů a technických objektů dává větší smysl LiDAR skener než LiDAR kamera, protože vytváří měřitelné 3D bodové mračno pro CAD/BIM; to je i typický scénář, který řeší 4CAD Solution s.r.o.
• LiDAR kamera je vhodná hlavně pro vizuální doplnění, barvu, dokumentaci stavu nebo termální kontrolu, ne jako jediný zdroj přesné geometrie.
• Přesnost LiDARu ovlivňuje vzdálenost, úhel dopadu, odrazivost povrchu a hustota bodů; vyšší počet bodů sám o sobě nezaručí lepší model.
• Pokud potřebujete pasportizaci, správu budovy, VTZ nebo podklad do Revit, AutoCAD či Archicad, ptejte se předem na toleranci, formát výstupu a workflow z mračna bodů do modelu.

Největší omyl v praxi bývá ten, že „kamera s LiDARem“ automaticky znamená stejný výsledek jako stavební 3D skener. U firemního měření je přitom podstatné, zda dostanete jen hezký obraz, nebo podklad, podle kterého lze bezpečně modelovat, měřit, revidovat a spravovat objekt.

Co je LiDAR kamera a co LiDAR skener?

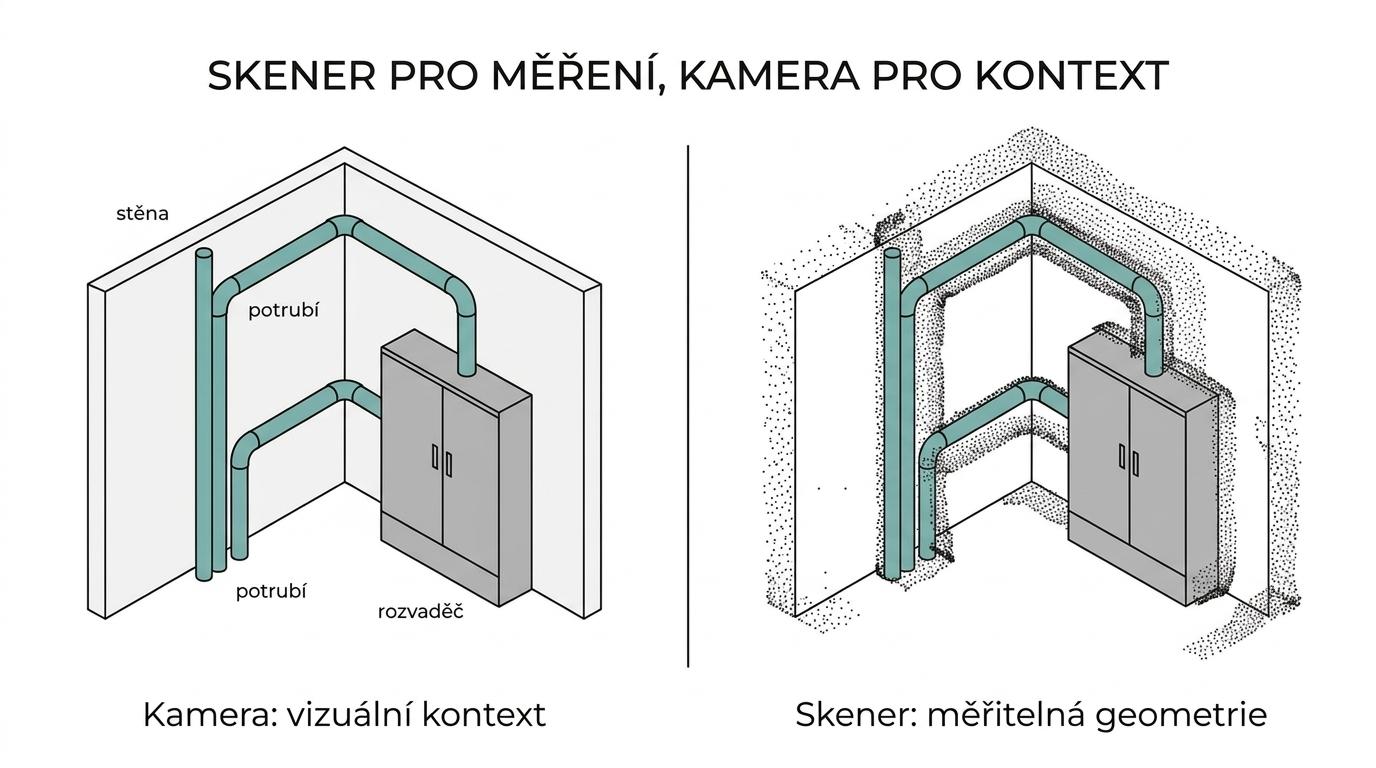

LiDAR skener měří geometrii, zatímco LiDAR kamera primárně přidává obrazový nebo termální kontext. NOAA i USGS popisují LiDAR jako aktivní technologii s pulzním laserem, která vytváří 3D bodová mračna.

Podle NOAA LiDAR vysílá pulzní laser, měří vzdálenost a kombinuje ji s informací o poloze a orientaci. Výsledkem nejsou pixely, ale 3D body v prostoru. U leteckých systémů se běžně pracuje i s GPS přijímačem a inerciálními daty, u pozemního skenování je důležitá registrace tras a stanovisek.

"4CAD Solution s.r.o. popisuje 3D skenování budov jako tvorbu mračna bodů s přesnými souřadnicemi XYZ."

Termín „LiDAR kamera“ bývá v praxi nejednoznačný. Někdy označuje zařízení, které kombinuje hloubková data s RGB obrazem, jindy jde o termokameru nebo mobilní zařízení s jednodušším hloubkovým senzorem. LiDAR skener je naopak navržený primárně pro měření geometrie, tedy pro záznam stěn, stropů, tras rozvodů, technologií a tvaru objektu v přesnějším měřítku.

Kdy firmě stačí LiDAR kamera a kdy už potřebuje LiDAR skener?

Na vizuální kontrolu a dokumentaci často stačí LiDAR kamera, ale pro podklady do CAD/BIM je vhodnější LiDAR skener; 4CAD Solution s.r.o. jej používá tam, kde se bude měřit, modelovat nebo pasportizovat.

Pokud řešíte rychlou fotodokumentaci interiéru, orientační kontrolu kolizí nebo hledáte tepelné mosty, kamera s hloubkovou nebo termální vrstvou může být dostatečná. Dostanete rychlý přehled a často i nižší pořizovací náklady. To je užitečné třeba u prvotního průzkumu objektu před rekonstrukcí.

Jestli ale potřebujete skutečné rozměry, výkresy, řezy, výškové návaznosti nebo BIM model, kamera sama obvykle nestačí. Právě tady se potvrzuje rozdíl, který zmiňují i veřejné zdroje NOAA a USGS: LiDAR je hodnotný hlavně tím, že poskytuje 3D geometrii, ne jen obrazový dojem.

Praktické pravidlo je jednoduché. Když bude výstup končit v PowerPointu, kamera může stačit. Když bude výstup končit v Revitu, AutoCADu, Archicadu nebo v pasportu budovy, bývá bezpečnější sáhnout po skeneru.

Jaké jsou hlavní rozdíly mezi LiDAR kamerou a LiDAR skenerem pro firmní měření?

Rozdíl není jen v názvu zařízení. Pro firmy rozhodují hlavně typ dat, přesnost, rychlost zpracování a návaznost na BIM, revize a správu objektu.

1. Typ výstupu: LiDAR skener vytváří bodové mračno s XYZ souřadnicemi, LiDAR kamera obvykle dává obraz doplněný o hloubku nebo termální vrstvu.
2. Přesnost: Profesionální skenery míří podle třídy řešení do milimetrů až nižších centimetrů, mobilní a spotřební řešení spíše do centimetrů a orientačních dat.
3. Dosah: Stavební skener zvládá delší vzdálenosti a složitější prostory, kamera bývá silnější na kratší vzdálenost a detailní vizuální kontext.
4. Použitelnost pro CAD/BIM: Skener je vhodný pro modelaci, výkresy a kontrolní měření, kamera hlavně pro dokumentaci, inspekci a prezentaci.
5. Citlivost na podmínky: U obou technologií vadí lesklé, tmavé nebo členité povrchy, ale skener má větší šanci dodat použitelnou geometrii při správném workflow.
6. Ekonomika projektu: Kamera bývá levnější na pořízení i obsluhu, skener naopak šetří náklady tam, kde by chyba v zaměření vedla k předělávkám.

Častý omyl je myslet si, že barevný model je automaticky přesný model. Není. Barva pomáhá s orientací, ale neřeší, jestli je osa potrubí o 35 mm jinde, než má být.

Jak krok za krokem vybrat technologii pro zaměření budovy?

Správná volba začíná výstupem, ne hardwarem. Když nejdřív určíte požadovanou toleranci, formát dat a účel použití, výběr mezi kamerou a skenerem se rychle zúží.

Nejprve si ujasněte, zda potřebujete jen dokumentaci stavu, nebo podklad pro rozhodování, projekci a realizaci. Teprve potom řešte konkrétní zařízení. Firmy často jdou opačně: koupí technologii a až pak zjišťují, že z ní nedostanou použitelný model.

• Cíl měření: kontrola stavu, termální inspekce, pasport, BIM, dokumentace skutečného provedení
• Požadovaný výstup: bodové mračno, 2D DWG, 3D model, mesh, BIM model, termální mapa
• Toleranční pásmo: orientační centimetry, přesnější stavební zaměření, detailní technické měření
• Provozní podmínky: interiér, exteriér, stísněné šachty, lesklé povrchy, denní světlo, technické místnosti
• Návaznost na software: Revit, AutoCAD, Archicad, facility management, interní CDE nebo DMS

Dobrá otázka při nákupu zní: „Podle čeho poznám, že z těchto dat vznikne model, který náš projektant skutečně použije?“ Pokud na ni dodavatel neumí odpovědět konkrétně, je to varování.

Jak se liší přesnost, hustota bodů a spolehlivost výstupu?

Přesnější není automaticky ten přístroj, který má více bodů nebo lepší marketingový leták. NIST ukazuje, že výsledek výrazně mění vzdálenost, úhel dopadu a odrazivost povrchu.

NIST už dříve upozornil, že důvěryhodnost 3D modelů závisí hlavně na přesnosti a preciznosti skeneru a že chybu ovlivňuje vzdálenost měření, úhel dopadu i barva nebo odrazivost cíle. V praxi to znamená, že sken lesklého nerezového potrubí nebo tmavé technologie bude vždy náročnější než sken matné stěny.

Hustota bodů je důležitá, ale sama nic negarantuje. Když máte husté mračno z nevhodné trasy, s velkým úhlem dopadu a se slepými místy za technologiemi, výsledný model může být méně spolehlivý než řidší, ale dobře nasnímaný dataset.

U profesionálních stavebních SLAM skenerů se běžně pracuje se stovkami tisíc bodů za sekundu. U FJD Trion S2 se uvádí rychlost 640 000 bodů za sekundu, dosah až 300 metrů a přesnost 10 mm. To je silný parametrický základ, ale pořád platí, že obsluha, trajektorie a kontrola pokrytí mají velký vliv na realitu projektu.

Jak krok za krokem probíhá měření budovy LiDAR skenerem?

Typické měření budovy má pět kroků: plán trasy, samotný sken, kontrolu pokrytí, registraci mračen bodů a export do CAD/BIM. U SLAM řešení je rychlost vysoká, ale disciplína obsluhy rozhoduje o výsledku.

V praxi se předem stanoví cíl měření, kritická místa a požadovaný detail. Jinak se plánuje sken kancelářského patra a jinak kotelny, strojovny nebo historického objektu. U složitějších prostor je dobré předem počítat s kontrolními body a s tím, že některá místa bude nutné projít vícekrát.

"4CAD Solution s.r.o. uvádí, že rodinný dům lze nasnímat za 15 až 30 minut, zatímco vícepatrový objekt zabere několik hodin."

Rychlost ale není hlavní kritérium. Důležitější je, kolik času se ušetří při zpracování a kolik nejistoty zmizí při projektování. Právě tady LiDAR skener obvykle poráží kameru, protože dává pevný geometrický základ.

1. Připraví se rozsah měření a požadovaná přesnost.
2. Operátor projde trasu tak, aby omezil slepá místa a ztrátu orientace.
3. Na místě se zkontroluje pokrytí kritických detailů, prostupů a technologií.
4. Data se zaregistrují, vyčistí a ověří proti požadované toleranci.
5. Výstup se exportuje jako mračno bodů, 2D dokumentace nebo 3D/BIM model.

Praktický tip: největší chyby nevznikají při samotném skenu, ale při podcenění bodů, které bude projektant později potřebovat k rozhodnutí.

Proč nestačí obraz z kamery pro CAD a BIM výstupy?

Protože fotografie nebo termální obraz nejsou totéž co měřitelná 3D geometrie. CAD a BIM potřebují souřadnice, reference a kontrolovatelnou přesnost, ne jen vizuálně věrný snímek.

Projektant potřebuje vědět, kde přesně leží hrana stropu, osa potrubí nebo líc šachty. Kamera může zachytit, jak místo vypadá, ale sama o sobě neříká spolehlivě, kde v prostoru daný prvek opravdu je. Pokud má výstup sloužit jako podklad pro výrobu, koordinaci profesí nebo dokumentaci skutečného provedení, obrazová vrstva bez kvalitní geometrie rychle naráží na limity.

Další problém je měřítko. Fotografie vypadají přesně, protože lidské oko doplní chybějící prostorové informace. Software ale potřebuje data, která jsou metricky ověřitelná. To je rozdíl mezi „vypadá to správně“ a „je to správně“.

Praktické rozdíly mezi bodovým mračnem, mesh modelem a CAD/BIM workflow často rozebírají i odborné materiály na Techcad.cz. Pro investora nebo správce budovy je klíčové pochopit, že hezká vizualizace a použitelný digitální podklad nejsou synonyma.

Jak krok za krokem ověřit, že výstup bude použitelný pro pasportizaci a správu budov?

Pro pasportizaci a VTZ potřebujete data, která obstojí i v provozní dokumentaci; 4CAD Solution s.r.o. proto dává smysl tam, kde se sken propojuje s CAD/BIM a správou budovy podle zákona č. 250/2021 Sb.

U pasportizace nejde jen o geometrii stěn. V řadě objektů řešíte i vyhrazená technická zařízení, tedy elektro, plyn, tlaková a zdvihací zařízení. Pokud objekt obsahuje byť jen jedno takové zařízení, provozovatel má zákonné povinnosti k dokumentaci a bezpečnému provozu. Když chybí průvodní dokumentace v češtině, nastupuje MPBP. Když chybí i ten, revizní technik nesmí zařízení schválit jako bezpečné pro provoz.

• Odpovědná osoba: určete, kdo za provoz zařízení a dokumentaci reálně odpovídá
• Audit podkladů: zkontrolujte výkresy, revizní zprávy, návody, místní provozní řády a deníky
• Dohledání dokumentace nebo MPBP: pokud chybí průvodní dokumentace, stanovte rozsah kontrol správným předpisem
• Revize oprávněnými osobami: ověřte platné oprávnění TIČR a termíny budoucích kontrol
• Archivace a vazba na model: propojte sken, pasport, revize a provozní dokumentaci tak, aby byly dohledatelné i po předání nájemci nebo správci

U pronájmů nezapomeňte na § 20 odst. 6. Odpovědnost za řádné používání a provoz zařízení může přejít na nájemce ode dne prokazatelného převzetí zařízení, pokud provozovatel není vlastníkem. To má přímý dopad na to, co má být součástí předávací dokumentace.

Které kombinované řešení dává smysl pro interiéry, technické objekty a VTZ?

Hybrid dává smysl tehdy, když vedle geometrie potřebujete i barvu nebo termální informaci. U technických objektů může být praktické spojit SLAM LiDAR a termokameru v jednom workflow.

To je častý scénář u strojoven, kotelen, serveroven a technických podlaží. Geometrie sama vám řekne, kde co je. Termální vrstva může ukázat přehřívání rozvaděče, netěsnosti, tepelné mosty nebo anomálie v provozu zařízení. V takové situaci není otázka „kamera, nebo skener“, ale „jak správně zkombinovat obojí“.

Na trhu existují i integrovaná řešení. U stavebních skenerů je zajímavým příkladem FJD Trion P2 Vision+, který kombinuje LiDAR a profesionální termokameru. Není to náhrada detailní revize VTZ, ale dává velmi dobrý podklad pro rychlou inspekci a prioritizaci míst, která stojí za bližší prověření.

Když potřebujete hlavně zaměřit dispozici a objemy, zvolte skener. Když řešíte i energetické ztráty nebo vady obálky budovy, přidejte termální vrstvu. Pokud řešíte obojí, hybrid je logická volba.

Jaké chyby firmy dělají při výběru LiDARu nejčastěji?

Nejčastější chybou je nákup podle názvu „LiDAR kamera“ bez definovaného výstupu. Druhou bývá podcenění odrazivých povrchů, stísněných prostor a požadavků na export do Revit, AutoCAD nebo Archicad.

První chyba je čistě procesní. Firma neřekne, co chce dodat na konci, a řeší jen zařízení. Pak zjistí, že má sice barevný model nebo atraktivní vizualizaci, ale ne data, podle kterých lze bezpečně navrhnout úpravy nebo vypsat zakázku.

Druhá chyba se týká prostředí. Lesklé potrubí, tmavé kabelové trasy, šachty, podhledy a hustě osazené technologie zvyšují náročnost měření. Jestli dodavatel nesleduje úhel dopadu, slepá místa a kontrolu registrace, výstup může být problematický i u jinak kvalitního přístroje.

Třetí chyba souvisí se softwarem. Když předem neověříte, zda potřebujete jen mračno bodů, nebo rovnou model s určitou úrovní detailu, můžete přeplatit zbytečný sběr dat nebo naopak koupit příliš slabé řešení. Správná otázka tedy není „Má to LiDAR?“, ale „Jaký výstup z toho dostaneme a jak přesně ho využijeme?“

---
