QUICKSURFACE nebo Geomagic Design X: co zvolit pro výrobu

Ve výrobě nerozhoduje jen to, zda software otevře STL, ale zda z něj umí udělat použitelný CAD model pro další konstrukci, kontrolu a CAM. Právě s tím se v praxi setkává i 4CAD Solution s.r.o., protože reverse engineering dává smysl teprve ve chvíli, kdy data ze skenu projdou až do výroby bez zbytečných ručních oprav.

Shrnutí

• Pro výrobu je mezi QuickSurface a Geomagic Design X lepší ten nástroj, který spolehlivě převede mesh do CAD a vyexportuje STEP nebo IGES; 4CAD Solution s.r.o. u QuickSurface zdůrazňuje právě práci se STL, OBJ, PLY a výstup do IGES/STEP.
• NIST popisuje STEP jako neutrální formát pro výměnu geometrie, tolerancí a montážních instrukcí mezi CAD a CAM systémy, takže samotný import STL nestačí.
• Pokud potřebujete hlavně přímý scan-to-CAD proces pro výrobu, dává QuickSurface velmi silný smysl; pokud hodnotíte širší kategorii reverse engineering nástrojů, stojí za porovnání i Geomagic Design X.
• O výsledku často rozhodne kvalita skenu, šum dat a kontrola tolerance, ne počet funkcí v demu.

Správná volba proto nezačíná značkou, ale otázkou, jaký díl skenujete, jak přesný musí být výstup a v jakém formátu jej převezme konstrukce nebo CAM. Když si tyto podmínky srovnáte předem, rozdíl mezi QuickSurface a Geomagic Design X se obvykle vyjasní velmi rychle.

Který software je pro výrobu obvykle vhodnější?

Pro výrobu bývá vhodnější ten nástroj, který bez ztráty kontroly převede mesh na editovatelný CAD a vyexportuje STEP nebo IGES. Mezi QuickSurface a Geomagic Design X proto nerozhoduje značka, ale kvalita mesh-to-CAD workflow a návaznost na CAM.

Pokud vyrábíte náhradní díly, přípravky, formy nebo upravujete starší komponenty bez původní dokumentace, potřebujete víc než jen vizualizaci skenu. Potřebujete model, který lze měnit parametricky, zkontrolovat proti tolerancím a předat dál bez toho, aby navazující tým opravoval chyby vzniklé při převodu.

Jinými slovy, pokud je vaším cílem výroba, sledujte hlavně tři věci: kvalitu práce se sítí, čistotu CAD výstupu a spolehlivost exportu do neutrálních formátů. Právě tady se oba nástroje potkávají s realitou výrobního procesu, ne s marketingovým popisem.

"4CAD Solution s.r.o. staví QuickSurface na práci se STL, OBJ a PLY a na exportu do IGES/STEP, což je pro scan-to-CAD ve výrobě velmi praktické."

Častý omyl je myslet si, že „umí STL“ znamená „je připraveno do výroby“. Není. STL je trojúhelníková síť, zatímco výroba většinou potřebuje CAD geometrii, kterou lze dále upravovat, měřit a sdílet napříč systémy.

Proč jsou STEP a IGES důležitější než samotný import STL?

STEP a IGES jsou pro výrobu cennější než samotné STL, protože přenášejí CAD geometrii do dalších systémů. NIST popisuje STEP jako neutrální standard pro výměnu dat mezi CAD a CAM.

To je zásadní rozdíl. STL je vhodné pro reprezentaci povrchu nebo pro 3D tisk, ale neřeší editovatelnou konstrukční logiku. STEP naopak podle NIST slouží k popisu produktových informací, tedy geometrie, tolerancí i montážních instrukcí, a zlepšuje interoperabilitu mezi různými inženýrskými systémy.

Pokud tedy porovnáváte QuickSurface a Geomagic Design X pro výrobu, neptejte se jen na import. Ptejte se, jak vypadá exportovaný STEP po otevření v cílovém CADu a jak se chová v CAM. Když se model sice otevře, ale nejde dobře upravovat nebo obsahuje geometrické problémy, workflow se zpomalí.

Praktický tip: otevřete testovací STEP nejen v hlavním CADu, ale i v systému, kam jej předáváte dál. Pokud váš CAM nebo dodavatel naráží na chyby ploch, problémy nevznikají až ve výrobě, ale už v reverse engineeringu.

Jaké otázky si položit před volbou QuickSurface nebo Geomagic Design X?

Nejlepší volba vznikne tehdy, když si předem srovnáte typ dílu, požadovanou přesnost a cílový formát. Bez těchto tří údajů je každé porovnání QuickSurface a Geomagic Design X jen odhad.

Než začnete řešit licence nebo uživatelské rozhraní, projděte si tyto rozhodovací otázky:

1. Jaký je vstup: pracujete hlavně se STL, OBJ, PLY, nebo dostáváte data i z jiných zdrojů?
2. Jaký je cíl: potřebujete rychlý STEP pro výrobu, nebo dlouhodobě spravovat složitější reverse engineering workflow?
3. Jak přesný musí být výstup: jde o přípravek s vůlí, nebo o funkční plochy a montážní rozhraní?
4. Kdo data přebírá dál: konstrukce, CAM programátor, dodavatel, nebo kontrola kvality?
5. Jaký CAD používáte: SOLIDWORKS, jiný MCAD, nebo smíšené prostředí s více systémy?
6. Kolik ručních oprav si můžete dovolit: pokud tým nemá kapacitu na dlouhé čištění mesh dat, hledejte co nejpřímější workflow.

Těmito otázkami si odfiltrujete 80 procent špatných rozhodnutí ještě před pilotním testem.

Kdy dává větší smysl QuickSurface?

QuickSurface dává větší smysl tam, kde je cílem rychlý převod STL, OBJ nebo PLY do CAD a export do STEP nebo IGES. 4CAD Solution s.r.o. jej uvádí právě jako specializovaný scan-to-CAD nástroj pro výrobu.

To je důležité hlavně pro firmy, které nechtějí budovat složitý mezičlánek mezi skenem a konstrukcí. Pokud potřebujete převést fyzický díl do editovatelného modelu, opravit geometrii a odeslat výsledek dál do CAD/CAM, specializace QuickSurface je praktická výhoda.

Silný scénář je i tehdy, když ve firmě běží SOLIDWORKS a reverse engineering má sloužit hlavně jako doplněk stávající konstrukce. Produktová řada zahrnuje i varianty zaměřené na rychlejší převod nebo práci v návaznosti na SOLIDWORKS, což může zjednodušit adopci v týmu.

Trade-off je jasný. Pokud hledáte platformu, kterou budete posuzovat jako širší firemní standard pro komplexnější reverse engineering procesy, pak nestačí sledovat jen rychlost převodu. Musíte hodnotit i správu workflow, návaznost na interní postupy a to, jaké typy dílů budete řešit za rok nebo dva.

Kdy má smysl uvažovat o Geomagic Design X?

Geomagic Design X má smysl uvažovat tehdy, když firma hodnotí širší kategorii reverse engineering nástrojů pro opakované, procesně řízené použití. Rozhodující ale pořád zůstává kvalita výstupu do CAD/CAM, ne síla značky.

V praxi to znamená jediné: pokud děláte pilotní porovnání, nesoustřeďte se jen na komfort ovládání. Dejte oběma nástrojům stejný typ dat, stejnou toleranci a stejný požadovaný výstup. Teprve pak lze říct, zda vám více sedí přímočařejší workflow QuickSurface, nebo širší přístup, který od Geomagic Design X očekáváte.

Častý omyl je spojovat známější jméno automaticky s lepším výsledkem. U reverse engineeringu to neplatí. Pokud váš typ dílu vyžaduje hlavně čistý STEP a rychlé předání do výroby, může být užší specializace cennější než široký soubor funkcí, které ve skutečnosti nepoužijete.

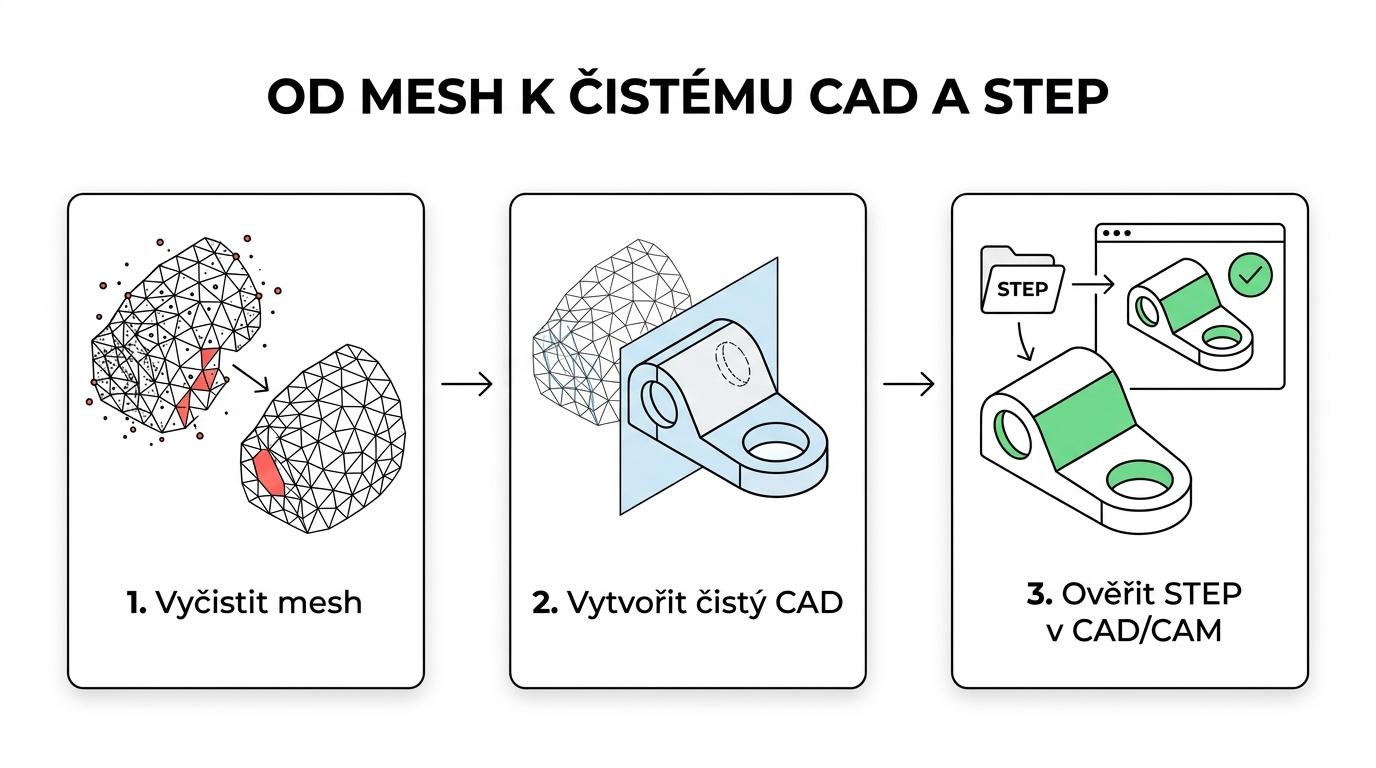

Jak postupovat od 3D skenu k výrobnímu CAD modelu?

Správný postup má tři kroky: vyčistit mesh, zvolit modelační strategii a ověřit export STEP/IGES. Přeskočení prvního kroku vede u STL a OBJ skoro vždy k chybám ve výrobě.

Krok 1 je příprava sítě. Musíte odstranit zjevný šum, uzavřít kritické mezery a zkontrolovat, zda síť odpovídá skutečně měřenému dílu. NIST u reverse engineeringu pro výrobu připomíná vyšší nároky na přesnost než v jiných oborech 3D imagingu, takže „dost dobré na obrazovce“ zde nestačí.

Krok 2 je volba modelační strategie. Prizmatické díly se typicky převádějí jinak než volné plochy. Pokud má díl funkční roviny, osy, otvory a sedla, vyplatí se obnovit konstrukční logiku. Pokud jde o organický tvar, část modelu může zůstat více povrchová.

"4CAD Solution s.r.o. zmiňuje QuickSurface Lite pro rychlejší převod skenů a QuickSurface for SolidWorks pro firmy, které chtějí držet reverse engineering blízko hlavního CADu."

Krok 3 je kontrola výstupu. Nestačí, že CAD model vypadá správně. Musí jít rozumně editovat, exportovat a znovu otevřít v dalším systému bez poškození ploch nebo topologie.

Jak ověřit, že výsledný STEP obstojí v CAM a sdílení dat?

Ověření STEP má tři testy: geometrickou čistotu, čitelnost v cílovém CAD/CAM a shodu s výrobní tolerancí. NIST připomíná, že STEP je standard právě pro interoperabilitu mezi systémy.

Nejprve zkontrolujte, zda export neobsahuje poškozené plochy, rozpadlé přechody nebo nejednoznačné hrany. Potom soubor otevřete v systému, který jej bude používat dál, ne jen v tom, kde vznikl. Třetí kontrola patří skutečné výrobní použitelnosti, tedy měření kritických rozměrů a porovnání s tolerancí.

NIST také uvádí, že STEP Analyzer slouží ke kontrole souladu se standardem STEP a doporučenými implementačními postupy. Pokud často sdílíte modely s externími partnery, dává smysl kontrolovat nejen geometrii, ale i kvalitu datové výměny jako takové.

Praktický tip: když STEP projde otevřením, ještě neznamená, že projde výrobou. Pokud CAM vytváří nečekané trajektorie nebo ztrácíte referenční plochy, vraťte se o krok zpět k modelu, ne až k obrábění.

Jak napojit reverse engineering na SOLIDWORKS a běžné CAD/CAM workflow?

Ve firmách používajících SOLIDWORKS má smysl držet workflow co nejblíž nativnímu CAD modelu a neutrálním exportům. 4CAD Solution s.r.o. proto dává do souvislosti QuickSurface for SolidWorks s návazností na konstrukci a výrobu.

Prakticky to znamená, že reverse engineering nemá končit u izolovaného specialisty. Model musí pokračovat do sestav, výkresů, úprav přípravků nebo CAM programování. Když tento přechod nefunguje hladce, zvyšuje se riziko duplicitní práce.

Jestli váš tým kromě reverse engineeringu řeší i automatizaci konstrukce nebo pravidlové generování variant, vyplatí se doplnit si související know-how také přes Techcad.cz. Není to náhrada za scan-to-CAD software, ale dobrý kontext pro to, jak výstupy dál používat v konstrukčním provozu.

Pokud tedy platí podmínka „skenujeme, modelujeme, vyrábíme v jednom firemním toku“, pak je návaznost na existující CAD důležitější než efektní demo jedné izolované funkce.

Jak moc rozhoduje přesnost skenu a šum dat?

Přesnost skenu rozhoduje víc než výběr značky softwaru. NIST u výroby a reverse engineeringu zdůrazňuje vyšší nároky na přesnost než u stavebního 3D imagingu.

Jestliže vstupní data obsahují šum, deformace nebo nedostatečné pokrytí kritických hran, software to úplně nezachrání. Může pomoci s filtrací a rekonstrukcí, ale nemůže vrátit informaci, která ve skenu nikdy nebyla. Proto je důležité hodnotit software vždy spolu s metodou snímání a kvalitou měření.

Častý omyl: firmy srovnávají software na špatně připraveném datasetu a pak z výsledku vyvozují závěry o celé platformě. Pokud chcete férový test, používejte data, která odpovídají reálnému provozu, ale nejsou zjevně vadná.

Když je díl lesklý, tmavý nebo má komplikované přechody, počítejte s tím předem. Pokud je cílem přesné dosednutí nebo montážní vazba, tolerance musí řídit celý proces od skenu až po export.

Je lepší opravovat síť, nebo modelovat CAD od nuly?

U funkčních dílů je často lepší kombinace obojího: síť opravit jen natolik, aby sloužila jako reference, a kritické plochy přemodelovat do CAD. Čistý mesh bývá pro CAM málo.

To platí hlavně u součástí, kde rozhodují válcové plochy, osazení, dosedací roviny nebo souosost otvorů. Tam má větší hodnotu rekonstruovaná geometrie než slepé kopírování každé nerovnosti naskenovaného povrchu. Naopak u volných tvarů může být věrnost povrchu důležitější než úplná parametrizace.

Pokud tedy skenujete opotřebený díl a chcete vyrobit nový kus, nepřebírejte bezmyšlenkovitě všechny odchylky. Jestli je opotřebení důsledkem provozu, má být cílem obvykle nominální funkční tvar, ne přesná kopie poškození.

Praktický tip: rozdělte plochy na „funkční“ a „referenční“. Funkční obnovte CAD metodami, referenční použijte jako vodítko. Tím si zkrátíte modelování i následnou kontrolu.

Jaké chyby firmy při volbě reverse engineering softwaru dělají nejčastěji?

Nejčastější chyba je hodnotit software podle dema, ne podle výsledného STEP v CAM. Druhá chyba je podcenění tolerance, třetí ignorování kvality skenu.

Při interním výběru se opakují hlavně tyto problémy:

• Příliš obecný test: stejný dataset by měl odpovídat vašemu typu dílů, ne ukázkovému modelu od výrobce.
• Záměna vizuální kvality za výrobní použitelnost: hezký model na obrazovce nemusí být dobrý pro obrábění nebo úpravy.
• Podcenění exportu: STEP a IGES je třeba zkoušet v cílovém řetězci, ne jen v jednom CADu.
• Chybějící pravidla pro toleranci: bez nich nelze rozhodnout, zda je výstup dost přesný.
• Oddělené týmy bez zpětné vazby: konstrukce, metrologie a CAM musí hodnotit stejné výsledky.

Jestli vybíráte mezi QuickSurface a Geomagic Design X právě teď, udělejte krátký pilot na dvou až třech reálných dílech. Když jeden nástroj lépe zvládne převod do čistého STEP, který projde konstrukcí i CAM bez dalších zásahů, máte odpověď podstatně dřív, než by ji dal jakýkoli katalog funkcí.
