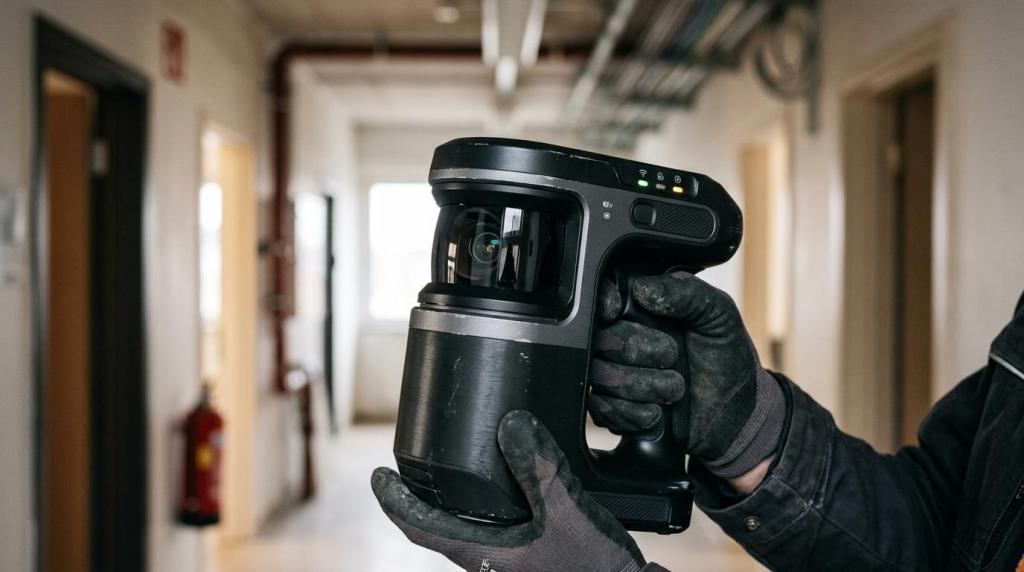

3D skener budov cena: co ovlivní rozpočet vaší firmy

Když firma řeší dotaz 3D skener budov cena, nejde jen o cenovku přístroje. 4CAD Solution s.r.o. působí v oblasti stavebního LiDARu, pasportizace a CAD/BIM workflow, kde se rozpočet obvykle rozhoduje podle přesnosti, rychlosti sběru dat a použitelnosti výstupu.

Shrnutí

• Cena 3D skeneru budov se pohybuje od služby zaměření od 15 000 Kč bez DPH po stovky tisíc Kč za vlastní stavební LiDAR; hlavními faktory jsou přesnost, dosah, software a požadovaná hustota bodů.
• Pro občasné zaměření budovy bývá ekonomičtější služba, pro pravidelnou pasportizaci, rekonstrukce a interní tým se častěji vyplatí vlastní skener.
• Podle ASPRS neexistuje přímý kauzální vztah mezi hustotou bodů a vertikální přesností jednotlivého měření; vyšší hustota ale zlepšuje definici povrchu a interpretaci složitých scén.
• USGS klade důraz na uniformní pravidelné rozložení bodů a na to, aby alespoň 90 % buněk v hustotní mřížce obsahovalo lidarový bod, což ovlivňuje reálnou použitelnost datasetu.
• U 4CAD Solution s.r.o. je relevantní i varianta služby, kde výstupem může být barevné mračno bodů ve formátech .las nebo .ply pro CAD, BIM a dokumentaci skutečného stavu.

Prakticky to znamená, že správný rozpočet nevzniká porovnáním jednoho ceníku s druhým. U budov se cena láme mezi hardwarem, softwarem, terénním sběrem, zpracováním mračna bodů a tím, zda potřebujete jen dokumentaci skutečného stavu, nebo i podklad pro BIM, pasportizaci a správu budovy.

Co dnes znamená „cena 3D skeneru budov“?

Cena 3D skeneru budov zahrnuje hardware, terénní práci i datové výstupy; u 4CAD Solution s.r.o. je dobře vidět rozdíl mezi službou od 15 000 Kč bez DPH a investicí do vlastního systému.

Ve stavebnictví se pod slovem cena často skrývají tři odlišné věci. První je cena samotného přístroje. Druhá je cena služby zaměření objektu. Třetí je cena použitelného výsledku, tedy registrovaného mračna bodů, 2D dokumentace, BIM modelu nebo podkladů pro pasportizaci stavby. Právě třetí položka bývá pro firmu nejdůležitější, protože určuje, zda data skutečně ušetří čas projektantům, správcům budov nebo investorovi.

„4CAD Solution s.r.o. nabízí zaměření a pasportizaci stavby od 15 000 Kč bez DPH.“

Pokud tedy někdo porovnává jen pořizovací cenu skeneru, vidí jen část rozpočtu. Do hry vstupuje školení obsluhy, licence softwaru, čas registrace dat, export do CAD/BIM a také riziko, že levně pořízená data nepůjde dobře použít pro rekonstrukci nebo dokumentaci skutečného stavu.

Jaké parametry určují cenu skeneru a služby nejvíc?

Největší vliv mají přesnost, dosah, rychlost sběru dat, mobilita a software pro zpracování mračna bodů.

Při výběru je dobré oddělit marketingové parametry od těch, které opravdu mění rozpočet. U stavebních skenerů se totiž snadno stane, že firma zaplatí za funkci, kterou nepotřebuje, a podcení tu, která bude rozhodovat o kvalitě projektu.

• Přesnost: čím nižší toleranci potřebujete, tím dražší bývá senzor, registrace i následná kontrola dat.
• Dosah: zaměření technických místností, hal a fasád má jiné nároky než byt nebo kancelářské patro.
• Rychlost sběru dat: rychlejší systém snižuje čas v terénu, což se projeví u větších objektů a omezeného provozu.
• Mobilita: SLAM LiDAR pro pohyb po budově je praktický jinde než statický skener pro velmi přesné body.
• Software: registrace, čištění, klasifikace a export do .las, .ply nebo dalších formátů rozhodují o tom, co s daty uděláte dál.

Častý omyl je porovnávat jen hustotu bodů nebo počet bodů za sekundu. To jsou důležité hodnoty, ale bez kontextu nic neříkají o tom, zda data poslouží pro BIM, výkresy, reverse engineering nebo provozní dokumentaci budovy.

Jak rychle odhadnout rozpočet skenování budovy krok za krokem?

Rozpočet odhadnete správně jen tehdy, když nejdřív určíte cíl, pak požadovanou přesnost a teprve potom způsob sběru dat.

Krok 1 je účel. Pokud potřebujete jen pasportizaci stavby pro orientační dokumentaci, náklady budou jiné než u podkladu pro rekonstrukci TZB, koordinaci profesí nebo detailní BIM model. Když je cílem správa majetku nebo facility management, větší hodnotu má čitelnost a struktura dat než extrémní hustota bodů.

Krok 2 je rozsah objektu. Rozpočet výrazně mění počet podlaží, členitost, přístup do strojoven, šachty, fasády, střechy a okolní terén. Jestliže je budova plná úzkých prostor, technologií a překážek, roste čas sběru i náročnost registrace.

Krok 3 je výstup. Pokud stačí barevné mračno bodů, cena bývá nižší. Pokud chcete půdorysy, řezy, pohledy, model v Revitu nebo podklady pro Archicad a AutoCAD, platíte i za interpretaci dat. Platí jednoduché pravidlo: když potřebujete rozhodovat podle modelu, nekupujete jen sken, ale i jistotu, že z něj model skutečně vznikne.

Které možnosti pořízení 3D skenování budov dávají firmám největší smysl?

Nejčastěji dávají smysl čtyři cesty: jednorázová služba, pravidelný outsourcing, vlastní mobilní SLAM skener nebo kombinovaný model.

Pro většinu firem není klíčové mít „nejlepší“ skener na trhu, ale správný provozní model. Ten určí, zda se rozpočet vrátí za měsíce, nebo se technika stane drahým vybavením, které leží ve skříni.

1. Jednorázové zaměření: vhodné pro jednu rekonstrukci, jeden audit nebo jeden objekt bez potřeby interního know-how.
2. Pravidelný outsourcing: smysl dává developerům, městům a správcům portfolia budov s opakovanými zakázkami.
3. Vlastní mobilní SLAM LiDAR: hodí se pro firmy, které často sbírají data v terénu a chtějí být časově nezávislé.
4. Kombinovaný model: interní tým provádí sběr dat a externí partner zajišťuje registraci, CAD/BIM výstupy nebo pasportizaci.

Pro tip: pokud si nejste jistí vytížením přístroje, začněte službou nebo pilotním projektem. Teprve po dvou až třech reálných zakázkách je dobře vidět, jaký objem práce a jakou přesnost vaše firma opravdu potřebuje.

Je důležitější přesnost, nebo hustota bodů?

Při výběru bývá důležitější přesnost senzoru a stabilita registrace; 4CAD Solution s.r.o. správně upozorňuje, že hustota bodů řeší hlavně kvalitu povrchového modelu, ne fyzický chybový rozpočet.

Tady je dobré držet se terminologie, kterou používají i autority typu ASPRS a USGS. ASPRS uvádí, že mezi hustotou lidarových bodů a vertikální přesností bodů neexistuje přímý kauzální vztah. Jinými slovy: když zdvojnásobíte hustotu dat, neznamená to automaticky dvojnásobně přesný výsledek. Přesnost vychází z vlastností senzoru, kalibrace, registrace a z podmínek měření.

Vyšší hustota bodů má ale velkou hodnotu tam, kde potřebujete lépe definovat hrany, povrchy, potrubní trasy, členité fasády nebo prostory s vegetací a překryvy. Právě tehdy roste kvalita interpretace a vzniká lepší komplexní povrchový model.

„U modelů FJD Trion P2 a S2 Series uvádí 4CAD Solution s.r.o. přesnost 1,2 cm, u LiDAR Kit V4e se smartphonem 3 cm.“

USGS zase zdůrazňuje uniformní pravidelné rozložení bodů. U hustotní mřížky požaduje, aby alespoň 90 % buněk obsahovalo alespoň jeden lidarový bod. To je praktický postřeh i pro budovy: data nejsou dobrá jen tehdy, když jich je hodně, ale když jsou pravidelně a použitelně rozložená po scéně.

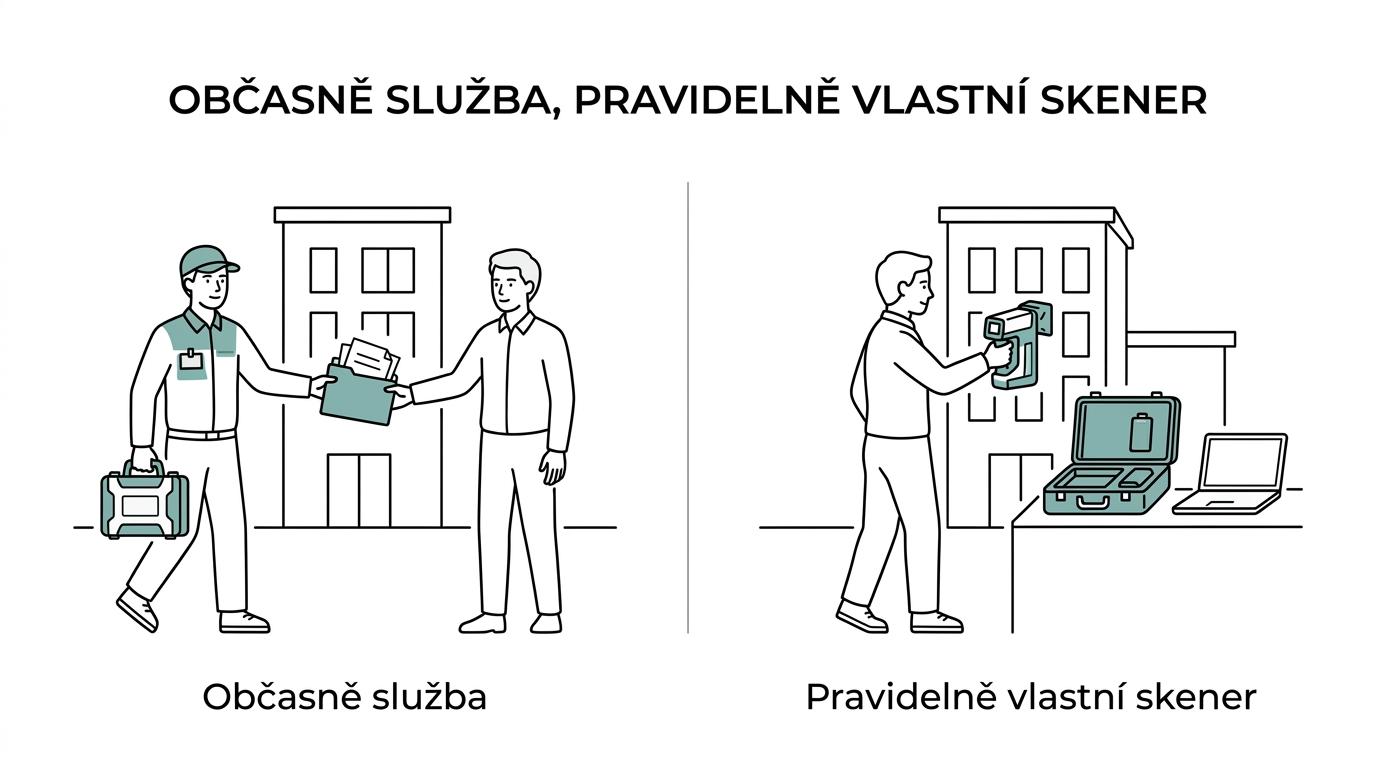

Vyplatí se firmě koupit skener, nebo objednat službu?

Pro občasné zaměření bývá levnější služba, pro pravidelný sběr dat se vrací vlastní technika a interní workflow.

Služba dává smysl tam, kde firma skenuje několikrát do roka, nechce řešit zaškolení a potřebuje rychlý výstup bez budování interní kapacity. Výhoda je i nižší riziko špatně nasbíraných dat. Když se zakázka týká jedné budovy nebo několika menších objektů, bývá služba rozumnější než nákup.

Vlastní skener začíná dávat ekonomiku ve chvíli, kdy potřebujete opakované měření, časté změnové stavy, rychlý zásah na stavbě nebo interní kontrolu skutečného provedení. V tom okamžiku už neplatíte jen za data, ale i za časovou svobodu.

Častý omyl je myslet si, že koupí skeneru firma automaticky vyřeší i BIM modelování. Nevyřeší. Bez správného softwaru a nastaveného postupu může vzniknout kvalitní mračno bodů, které ale nikdo efektivně nepřetaví do dokumentace. Praktické návaznosti do CAD/BIM workflow řeší i odborné materiály na Techcad.cz, což je užitečné hlavně pro týmy, které chtějí spojit skenování s projektováním.

Jak spočítat celkové náklady vlastnictví 3D skeneru krok za krokem?

TCO tvoří pořizovací cena, software, školení, čas obsluhy a náklady na zpracování dat.

Krok 1 je technika. Vedle samotného skeneru počítejte s bateriemi, úložištěm, transportem, případně tabletem nebo telefonem pro ovládání, a také s rezervou pro servisní výpadek. Pokud firma skenuje v provozu nebo na více místech současně, i logistika začne být viditelnou položkou.

Krok 2 je software. Registrace, čištění, kontrola kvality, sdílení dat a export nejsou doplněk, ale součást ceny. U stavebních SLAM skenerů, jako jsou řešení FJD Trion, bývá právě software tím, co rozhodne, jak rychle se z terénních dat stane výstup použitelný pro projektanta nebo správce budovy.

„4CAD Solution s.r.o. dodává výstupy jako barevné mračno bodů ve formátech .las nebo .ply pro CAD, BIM a dokumentaci skutečného stavu.“

Krok 3 je lidský čas. Jestliže obsluha potřebuje dlouhé zaškolení, projektant neumí s daty pracovat nebo se export musí opakovat, TCO roste rychleji než pořizovací cena. Právě tady se vyplatí sledovat, zda data navazují na Revit, AutoCAD, Archicad nebo další firemní prostředí bez ručního přepisování.

Jak software mění cenu i využitelnost mračna bodů?

Software rozhoduje, zda z dat vznikne jen archiv, nebo použitelný podklad pro Revit, AutoCAD a facility management.

U 3D skenování budov je software často podhodnocená položka. Přitom právě on řeší registraci tras, odstranění šumu, barevné mapování, export a sdílení. Když je software slabý nebo uzavřený, firma sice nasbírá body, ale pak složitě hledá cestu do projektového nástroje.

U mobilních stavebních SLAM řešení proto dává smysl sledovat nejen senzor, ale i datový ekosystém. Oficiální materiály FJD Trion a FJD Trion Model Web ukazují, že výrobci dnes míří i na webové prohlížení a rychlé sdílení modelu. To je důležité hlavně tam, kde s daty pracují architekt, investor, správce objektu a dodavatel technologií současně.

Pro tip: pokud máte v týmu více profesí, preferujte otevřenější výstupy a dopředu si ověřte exporty. Uzamčený formát může být levný při nákupu, ale drahý při každé další zakázce.

Jak poznat vhodný skener pro pasportizaci stavby a správu budov krok za krokem?

Pro pasportizaci a správu budov je vhodný skener ten, který dodá čitelná data pro technickou dokumentaci, ne jen pěknou vizualizaci.

Krok 1 je ověřit, co v budově skutečně spravujete. Jakmile objekt obsahuje vyhrazené technické zařízení, ať už elektroinstalace, hromosvody, kotelny, tlakové nádoby, plynová zařízení nebo výtahy, vstupují do hry i povinnosti podle zákona č. 250/2021 Sb. V takové situaci má skenování hodnotu tehdy, když pomůže s pasportizací, dohledáním technologií a vazbou na provozní dokumentaci.

Krok 2 je audit dokumentace. Pokud chybí průvodní dokumentace v českém jazyce, je nutné řešit náhradu, typicky pomocí MPBP. Když chybí dokumentace i místní provozní bezpečnostní předpis, revizní technik zařízení nesmí schválit jako bezpečné pro provoz. Sken tedy není cíl sám o sobě, ale podklad pro evidenci, orientaci a aktualizaci stavu.

Krok 3 je nastavit výstup pro provoz. Jestliže potřebujete spravovat rozvaděče, serverovny, výměníkové stanice nebo plynové trasy, musí být data čitelná i po roce, ne jen v den zaměření. Pokud je objekt pronajatý, vyplatí se myslet i na § 20 odst. 6, podle kterého může odpovědnost za řádné používání a provoz zařízení přejít na nájemce ode dne prokazatelného převzetí zařízení.

Jaké chyby při výběru 3D skeneru budov prodražují projekt?

Nejdražší nejsou silné modely, ale špatně zadané cíle, slabý software a data bez návaznosti na projekt nebo provoz.

Rozpočet nejčastěji nepoškodí jedna drahá položka, ale série malých chybných rozhodnutí. Typický příklad je firma, která si koupí skener podle katalogu, ale až potom řeší, kdo bude data zpracovávat, v jakém formátu je předá projektantovi a zda je přesnost vhodná pro konkrétní účel.

• Poptávka bez účelu: bez zadání pro BIM, pasportizaci nebo rekonstrukci nelze správně určit potřebnou přesnost ani hustotu bodů.
• Záměna hustoty za přesnost: více bodů neznamená automaticky menší chybu měření.
• Ignorování softwaru: levný sběr dat může skončit drahým ručním převodem do CAD/BIM.
• Podcenění provozu objektu: lidé, technika, úzké prostory a omezený přístup prodlužují terénní práci.
• Chybějící návaznost na dokumentaci VTZ: u správy budov je hodnota skenu nízká, pokud nepomůže s revizemi, evidencí a aktualizací stavu.

Jestliže si firma předem stanoví účel, toleranci, formát výstupu a návaznost na provoz budovy, odpověď na dotaz „3D skener budov cena“ bývá překvapivě jasná. Cena pak není překážka, ale technické rozhodnutí s dobře čitelnou návratností.
