Trion Model WEB

LiDAR sken dnes umí nasbírat obrovské množství dat během krátké doby. Skutečná hodnota ale vzniká až ve chvíli, kdy se z mračna bodů stane výkres, BIM model, kontrolní měření nebo spolehlivý podklad pro správu stavby.

Právě tady dává Trion Model smysl. Desktopová verze cílí na profesionální zpracování point cloudu, zatímco webová varianta posouvá část práce přímo do prohlížeče. Výsledek je jednoduchý: rychlejší přístup k datům, menší závislost na lokální instalaci a snazší spolupráce mezi techniky, projektanty, investorem i správou budov.

Co je Trion Model a Trion Model Web

Trion Model je software pro zpracování a analýzu 3D mračen bodů z LiDARu. Podle produktových informací 4CAD jde o profesionální nástroj, který pokrývá celý řetězec práce s daty od importu syrových skenů přes registraci a čištění až po vektorizaci a export do běžných CAD/BIM formátů. Uváděno je více než 30 nástrojů, několik oborových edicí a podpora širokého spektra datových formátů.

Trion Model Web na to navazuje jiným způsobem. Podle oficiálních informací FJD Trion jde o browser-based platformu, tedy řešení dostupné přes webový prohlížeč. Uživatel může nad mračnem bodů přímo měřit vzdálenosti, úhly, výšky nebo plochy bez nutnosti sedět u plnohodnotné pracovní stanice s instalovaným desktopovým softwarem.

To je praktické hlavně ve chvíli, kdy je potřeba rychle ověřit stav nasnímaného objektu, potvrdit rozměr se zákazníkem nebo připravit podklady pro další zpracování.

Není to jen nástroj pro geodety.

V praxi ho využijí architekti, projektanti rekonstrukcí, týmy BIM, facility management, investoři i technici, kteří potřebují z reality rychle vytvořit použitelné digitální podklady.

Jak funguje zpracování mračna bodů v Trion Model Web

Základní princip je přímočarý. Data vzniknou v terénu pomocí LiDAR skeneru, typicky SLAM LiDAR zařízení nebo statického 3D skenování. Následně se point cloud nahraje do prostředí, kde s ním lze pracovat, prohlížet ho, kontrolovat a měřit. U webové verze je klíčové to, že část této práce probíhá přímo v prohlížeči.

To otevírá zajímavé možnosti pro týmy, které nepotřebují pokaždé řešit plnou postprodukci, ale chtějí mít rychlý přístup k datům. Typický scénář je kontrola zaměření po návratu z terénu, sdílení dat s projektantem nebo konzultace nad konkrétním detailem stavby.

Po úvodním nahrání dat obvykle následuje tento tok práce:

1. Nahrání dat: point cloud se přenese z terénního skenování do prostředí, kde je možné s ním dále pracovat.
2. Registrace a organizace: data se sjednotí, srovnají a připraví pro prohlížení nebo detailnější zpracování.
3. Měření nad mračnem bodů: uživatel přímo v prostředí ověřuje vzdálenosti, výšky, plochy a další základní parametry.
4. Předání do CAD/BIM workflow: podle cíle projektu se data exportují nebo posunou do další fáze, třeba do DWG, DXF, RCP, IFC či prostředí Revit.

Tam, kde web usnadňuje přístup a spolupráci, desktopová verze přidává hlubší práci s daty. Sem patří klasifikace, podrobnější čištění, colorization, GNSS registration, vektorizace nebo příprava finálních výstupů pro projektovou dokumentaci a BIM.

Výhody Trion Model pro BIM, CAD a pasportizaci staveb

Největší přínos je v tom, že se zkracuje cesta od skenu k použitelnému výstupu. V mnoha firmách dnes vzniká zbytečná prodleva mezi terénním sběrem dat, kontrolou kvality, předáním projektantům a samotným modelováním. Když je zpracování soustředěné do jednoho workflow, ubývá ručního přepínání mezi nástroji i riziko, že se něco ztratí při převodech.

Z pohledu projektanta je cenné hlavně to, že point cloud není jen archivní záznam reality. Stává se měřitelným podkladem pro 2D výkresy, řezy, fasády, objemové ověření, as-built dokumentaci nebo BIM model. U rekonstrukcí a přestaveb to znamená méně domněnek a více dat.

Pro správce budov a vlastníky majetku je důležité něco dalšího. Kvalitní digitální podklad výrazně usnadní pasportizaci objektu, aktualizaci dokumentace a orientaci v technickém stavu budovy. To má velkou váhu i kvůli povinnostem, které se pojí s provozem vyhrazených technických zařízení podle zákona č. 250/2021 Sb.

V praxi se výhody nejčastěji projevují takto:

• rychlejší cesta od skenu k výkresu
• menší ztráty dat při převodech
• snadnější sdílení přes prohlížeč
• okamžité základní měření nad point cloudem
• lepší podklady pro BIM i 2D dokumentaci

Je ale dobré držet realistický pohled. Samotný sken ani software nenahrazuje povinnou provozní dokumentaci budovy. Pokud objekt obsahuje elektroinstalace, hromosvody, kotelny, tlaková zařízení, plynové rozvody nebo zdvihací zařízení, provozovatel musí řešit i průvodní dokumentaci v českém jazyce, revize, zkoušky, místní provozní předpisy a archivaci záznamů. Trion Model zde pomáhá jako přesný podklad pro pasportizaci, audit dokumentace a orientaci v objektu, ne jako náhrada zákonných povinností.

Právě proto je cenné spojit 3D skenování s jasným provozním postupem: jmenovat odpovědnou osobu, projít dokumentaci, dohledat chybějící podklady nebo nechat zpracovat MPBP, zajistit revize oprávněnými osobami s platným oprávněním TIČR a udržovat aktuální archiv. Digitální model budovy pak přestává být jen vizuálně působivý výstup a stává se pracovním nástrojem.

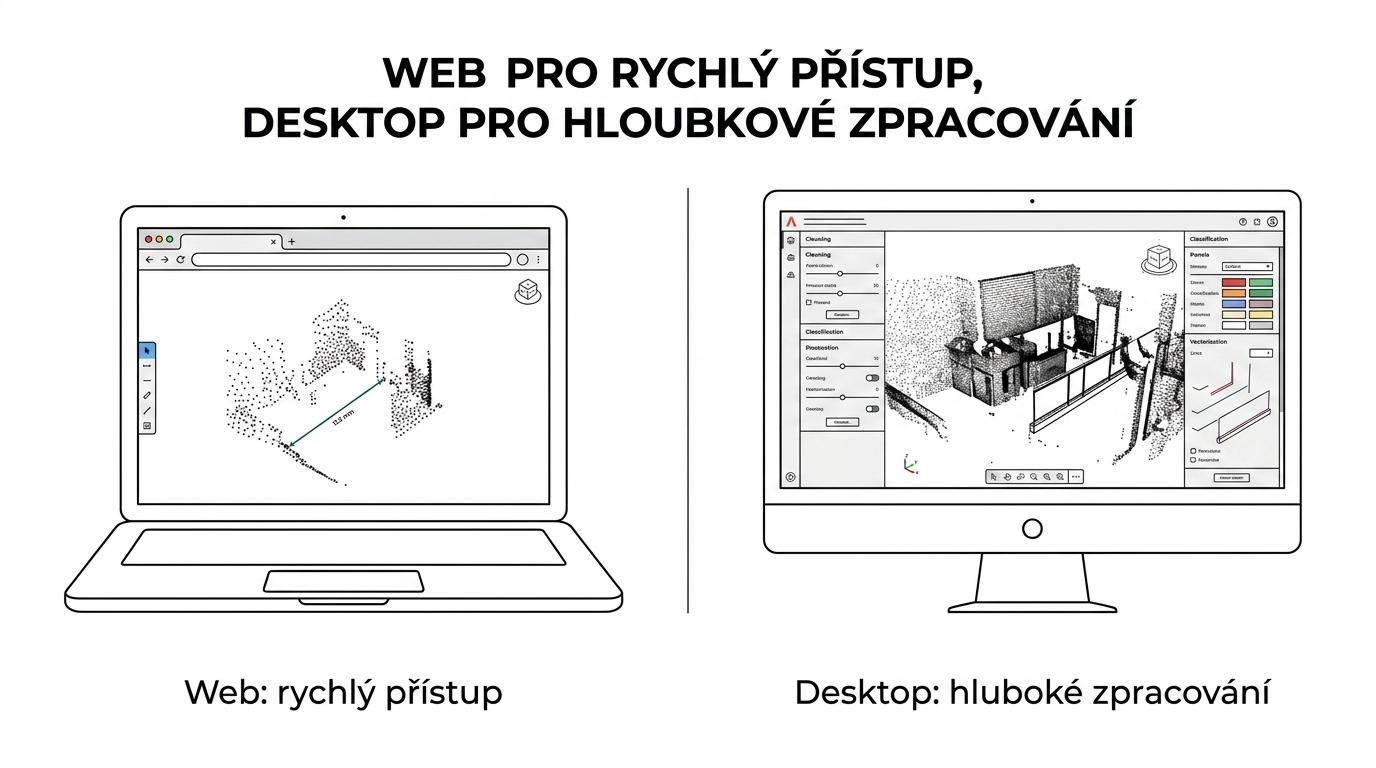

Srovnání desktopové a webové verze Trion Model

Rozdíl mezi oběma verzemi není v tom, že by jedna nahrazovala druhou. Smysl dávají společně. Web urychluje přístup a komunikaci, desktop řeší hlubší produkci a finální výstupy.

[markdown] | Oblast práce | Trion Model desktop | Trion Model Web | | --- | --- | --- | | Nasazení | instalace na pracovní stanici | přístup přes prohlížeč | | Typická role | specialista na zpracování dat | projektant, konzultant, manažer, kontrola | | Základní měření | ano | ano | | Pokročilé úpravy point cloudu | ano | omezeně podle dostupných funkcí | | Vektorizace a příprava CAD/BIM výstupů | ano | spíše navazující krok | | Sdílení a rychlý přístup | dobré, ale lokálně vázané | velmi silné | | Kontrola po skenování | ano | velmi pohodlná | [/markdown]

V prostředí firmy to často znamená jasné rozdělení rolí. Technik nebo specialista zpracuje data do potřebné kvality, zatímco další lidé v týmu s nimi mohou rychle pracovat přes web. To je efektivní model hlavně u větších zakázek, kde do rozhodování vstupuje více profesí.

Typické využití Trion Model v rekonstrukcích, geodézii a správě budov

Trion Model pro rekonstrukce a projektování

U starších objektů je největší problém prostý. Stávající dokumentace bývá neúplná, zastaralá nebo vůbec neexistuje. LiDAR sken rychle zachytí skutečný stav a Trion Model z něj pomůže připravit podklady pro další návrh.

Projektant pak nepracuje s odhadem, ale s přesnou geometrií prostoru. To je znát u komplikovaných strojoven, historických objektů, podkroví, technických podlaží i výrobních hal, kde se běžné měření prodraží a zabere příliš času.

Trion Model pro pasportizaci budov a facility management

Tady je přínos mimořádně silný. Pasportizace budovy není jen o půdorysu a fasádě. Často jde o mapování skutečného stavu, evidenci technologií, orientaci v přístupových trasách, stoupačkách, serverovnách, rozvaděčích, kotelnách nebo výtazích. Přesný point cloud zkracuje čas potřebný pro zaměření a snižuje počet opakovaných návštěv objektu.

Ve správě budov navíc roste tlak na dohledatelnost podkladů. Pokud chybí výkresy, návody nebo provozní dokumentace, digitální model pomůže rychle zmapovat realitu a vytvořit základ pro další audit. Na to navazují praktické kroky, které mají skutečný dopad: dohledání průvodní dokumentace, zpracování MPBP, plán revizí a odstranění zjištěných závad bez zbytečného odkladu.

Podrobnější informace o workflow od skenu po dokumentaci lze sledovat na 4CAD a průběžně také na Techcad.cz, kde se často řeší širší souvislosti digitalizace staveb, CAD/BIM procesů a práce s technickými daty.

Trion Model pro geodézii a technické měření

Geodetické a technické použití stojí na přesnosti, rychlosti a přenositelnosti dat. Pokud je potřeba rychle ověřit vzdálenost, výšku, plochu nebo objemový vztah v konkrétním místě, webové prostředí je velmi pohodlné. Nemusí se čekat na kompletní postprodukci, aby bylo možné vyřešit základní otázky zadání.

Když je ale cílem finální podklad pro projekt, detailní analýza nebo export do dalšího software, přichází ke slovu plná desktopová práce s daty.

V praxi se osvědčuje toto rozdělení:

• Webová verze: rychlá kontrola dat, základní měření a sdílení s dalšími účastníky projektu.
• Desktopová verze: detailní zpracování, čištění, klasifikace, vektorizace a finální export.
• Kombinace obou: rychlé rozhodování v týmu a současně profesionální příprava výstupů.

Jaké formáty a integrace Trion Model podporuje v CAD/BIM workflow

Jedním z důvodů, proč se podobné nástroje prosazují, je práce s běžnými formáty. Podle dostupných informací se Trion Model orientuje na výstupy a podporu formátů, které jsou v praxi opravdu potřeba, tedy třeba DWG, DXF, LAS nebo RCP. To je zásadní, protože samotné mračno bodů je jen mezikrok. Hodnota se ukáže až ve chvíli, kdy data plynule vstoupí do projektového prostředí.

U BIM workflow je důležité i napojení na Revit a exporty použitelné pro IFC procesy. V materiálech 4CAD je zmiňováno také propojení s Revitem, kde může být práce s modelem svižnější a méně zatížená klasickým exportním kolečkem. To je silný argument pro týmy, které chtějí udržet návaznost mezi realitou, modelem a projektovou dokumentací.

Právě tato návaznost bývá v praxi rozhodující. Pokud lze z jednoho zdroje dat připravit 2D výkres, BIM model, kontrolní měření i podklad pro správu majetku, vrací se investice do skenování výrazně rychleji.

Kdy nasadit Trion Model Web a kdy zvolit desktopové zpracování point cloudu

Webová varianta dává největší smysl tam, kde je potřeba rychlost, dostupnost a spolupráce. Hodí se pro kontrolu nasnímaných dat, základní měření, vzdálené konzultace nebo situace, kdy si projektový tým potřebuje nad jedním zdrojem dat rychle potvrdit další postup. Zajímavá je i pro investory a správce budov, kteří nechtějí řešit plný odborný software, ale potřebují vidět realitu stavby a pracovat s ní.

Desktop je správná volba ve chvíli, kdy se z point cloudu stává produkční podklad. Tedy když se čistí data, sjednocují skeny, klasifikují body, vytváří se vektory, řezy, modely a exporty pro CAD/BIM. Pokud firma pravidelně zpracovává větší objemy dat, desktopová verze je páteří celého procesu.

Nejsilnější scénář ale není buď, anebo.

Je to dobře poskládaný celek, ve kterém terénní skenování, webová kontrola a desktopová postprodukce na sebe plynule navazují. Právě v takovém uspořádání se z LiDAR dat nestává jen zajímavý vizuální výstup, ale rychlý a přesný nástroj pro rozhodování, projektování i správu budov.
