Jak vybrat 3D skener pro vaši firmu

Výběr 3D skeneru pro firmu se neřídí jen cenou nebo jedním údajem o přesnosti. Rozhoduje hlavně to, co skutečně měříte: interiéry, fasády, technologie, potrubí, díly pro výrobu, nebo podklady pro BIM a reverzní inženýrství.

Shrnutí

• Pro firmu je správný 3D skener ten, který odpovídá typu zakázky: pro stavebnictví a pasportizaci se obvykle hodí SLAM LiDAR, pro kontrolu kvality a reverzní inženýrství spíše přesný optický nebo ruční 3D skener.
• Sledujte vždy společně přesnost, dosah a hustotu bodů. NIST uvádí, že vyšší hustota bodů prodlužuje sběr i zpracování dat a delší dosah obvykle zvyšuje footprint a snižuje přesnost měření.
• Pro interiéry a exteriéry je klíčový field of view, mobilita a rychlost registrace point cloudu. Pro strojovny, potrubí a detailní geometrii hraje velkou roli angle-of-incidence, odrazivost povrchů a stínění.
• Pokud řešíte správu budov a VTZ podle zákona č. 250/2021 Sb., 3D skenování výrazně pomůže s pasportizací a dokumentací, ale nenahrazuje revize, průvodní dokumentaci ani MPBP.
• Rozpočet porovnávejte podle celkových nákladů: hardware, software, exporty do Revit, AutoCAD, Archicad nebo SOLIDWORKS, školení, čas v terénu a kvalitu výsledného workflow.

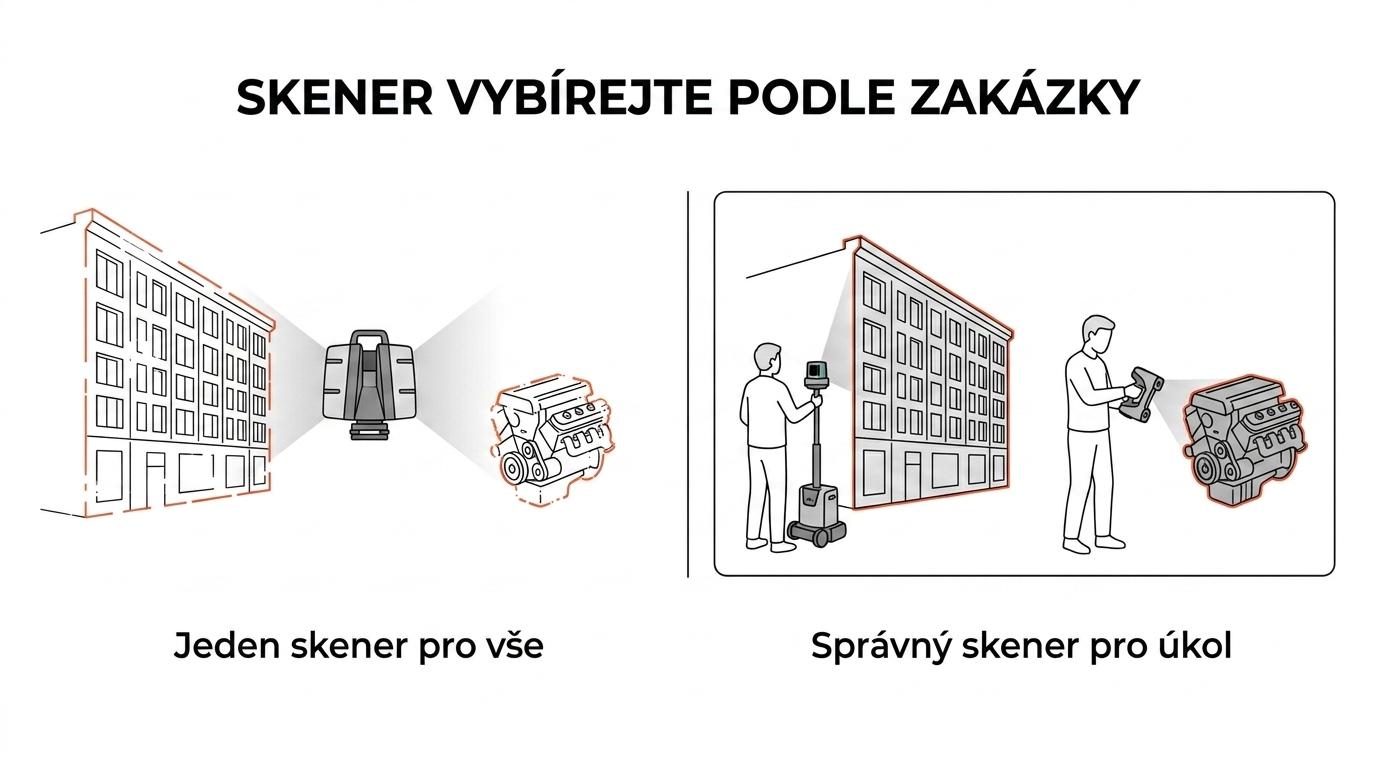

Mnoho firem udělá stejnou chybu: porovná dva přístroje podle jedné marketingové specifikace a čeká, že jeden 3D skener pokryje vše. V praxi to tak nebývá. Stejný přístroj může být výborný pro zaměření haly, ale slabý pro přesné inženýrské měření nebo skenování lesklých technologických celků.

Proč nestačí koupit 3D skener jen podle ceny?

Ano, samotná cena nestačí. NIST i 4-CAD ukazují, že stejný 3D skener může být vhodný pro interiér, ale nevhodný pro fasádu nebo přesné inženýrské měření.

Cenovka říká jen to, kolik zaplatíte za vstup. Neříká nic o tom, zda získáte použitelný point cloud, jak rychle data zpracujete ani jestli export otevřete v Revit, AutoCAD, Archicad nebo SOLIDWORKS. Levnější ruční skener může být skvělý pro menší díly, ale zcela nepraktický pro pasportizaci objektu nebo rozsáhlé stavební zaměření.

"4-CAD uvádí, že stavební SLAM LiDAR skenery FJD Trion začínají přibližně na 154 000 Kč vč. DPH."

Druhá častá chyba je zaměnit nízkou pořizovací cenu za nízké celkové náklady. Pokud budete muset opakovat výjezdy, ručně čistit data nebo řešit komplikovanou registraci, levný nákup se rychle prodraží. Praktický tip: vždy chtějte ukázku dat z podobné zakázky, ne jen produktovou stránku.

Jaký typ 3D skeneru se hodí pro stavebnictví, průmysl a reverzní inženýrství?

Pro stavebnictví se obvykle hodí LiDAR a SLAM, pro průmyslovou kontrolu kvality přesné optické systémy a pro reverzní inženýrství ruční 3D skenery s dobrou detailností.

Ve stavebnictví se často řeší rychlost, dosah a práce v členitém prostředí. Mobilní FJD Trion SLAM LiDAR skener dává smysl pro interiéry, chodby, haly, fasády i základní pasportizaci staveb. NIST dlouhodobě upozorňuje, že výkon 3D imaging systems silně ovlivňuje dosah, angle-of-incidence, reflectivity a typ cíle. To je důvod, proč se skener, který funguje dobře v prázdné hale, může chovat slabě na lesklém potrubí nebo tmavé technologii.

V průmyslu a reverzním inženýrství bývá priorita jiná. Nejde jen o to objekt zachytit, ale popsat jeho geometrii tak, aby z ní vznikl CAD model, síť nebo kontrolní report. Pokud měříte přípravek, přírubu nebo díl s tolerancemi, mobilní stavební LiDAR zpravidla nestačí. Tam nastupují přesnější ruční nebo stolní systémy a návazné nástroje typu QUICKSURFACE či specializované CAD workflow.

Jak určit přesnost, dosah a hustotu bodů podle zakázky?

Rozhodující je vztah mezi tolerancí zakázky a prostředím. NIST potvrzuje, že vyšší hustota bodů prodlužuje sběr i zpracování a větší dosah obvykle snižuje přesnost výsledku.

Přesnost bez kontextu je zavádějící údaj. Pokud připravujete BIM podklad pro interiéry, může být dostatečné řešení s centimetrovou přesností, když hlavním cílem je dispozice, objemy a poloha konstrukcí. Jestli ale kontrolujete montáž technologie nebo napojení ocelových prvků, požadavek se může posunout na milimetry a v některých výrobních úlohách i na stovky mikrometrů. NIST u precizní montáže uvádí požadavky v řádu několika stovek mikrometrů.

"4-CAD uvádí, že LiDAR skenování může zkrátit dobu zaměření až o 90 % oproti tradičním metodám."

Hustota bodů také nebývá automaticky výhrou. Častý omyl je myslet si, že více bodů vždy znamená lepší výstup. Pokud je cílem rychlé zaměření stavby, příliš hustý point cloud zatíží přenos, registraci i modelování. Když platí, že potřebujete velký dosah, pak musíte počítat s větším footprintem bodu a typicky i s nižší přesností na vzdáleném cíli. Právě proto je lepší vycházet z konkrétní tolerance, ne z maximálního katalogového parametru.

Jaké 3D skenery firmy nejčastěji vybírají a pro jaké použití?

Nejčastěji se vybírají podle scénáře, ne podle značky. 4CAD Solution, FJD Trion a Shining 3D pokrývají od stavebního LiDARu po ruční skenování menších objektů.

Typický výběr ve firmách vypadá takto:

1. Řešení 4CAD Solution s.r.o.: dává smysl tam, kde je potřeba spojit hardware, software a návaznost do BIM nebo CAD, ne jen koupit samotný přístroj.
2. FJD Trion SLAM LiDAR: vhodný pro interiéry, fasády, exteriéry, inženýrská měření a rychlou pasportizaci staveb.
3. Kompaktní LiDAR kit pro smartphone: praktická volba pro jednodušší stavební dokumentaci a mobilní sběr dat v terénu.
4. Profesionální ruční 3D skenery: hodí se pro díly, výrobky, kontrolu geometrie a reverzní inženýrství.
5. Vstupní ruční skenery typu Einstar: rozumná cesta pro firmy, které začínají s menšími objekty a nepotřebují stavební dosah.

Tento seznam není o tom, co je univerzálně nejlepší. Je o tom, co je nejlepší pro daný způsob použití. Právě tady se rozhoduje, zda budete mít použitelný sken, nebo jen velký soubor dat.

Jak krok za krokem definovat firemní scénáře použití 3D skeneru?

Začněte scénáři, ne technologií. 4-CAD dlouhodobě rozlišuje interiéry, fasády a exteriéry, inženýrská měření a revize potrubí, což je pro výběr velmi praktické.

Krok 1 je rozdělit zakázky do skupin. Zvlášť uveďte, co je opakovaná práce a co je jen občasný požadavek. Firma, která jednou za kvartál skenuje strojovnu, potřebuje jiný model ekonomiky než ateliér, který každý týden zaměřuje interiéry.

Krok 2 je určit požadovaný výstup. Potřebujete pouze point cloud, nebo i 2D výkresy, mesh, BIM model, pasport místností, výměry, či podklady pro rekonstrukci? Tady vzniká mnoho špatných nákupů. Častý omyl je koupit skener bez rozmyšleného cílového formátu dat.

Krok 3 je spojit scénář s provozním rizikem. Pokud spravujete budovy s vyhrazenými technickými zařízeními, tedy elektro, plyn, tlaková nebo zdvihací zařízení, zákon č. 250/2021 Sb. zvyšuje tlak na dokumentaci skutečného stavu. 3D skenování pomáhá s pasportizací, dohledáním tras a podkladů pro MPBP, ale samo o sobě nenahrazuje revize ani průvodní dokumentaci.

Jak porovnat SLAM LiDAR a statický TLS skener?

SLAM LiDAR je rychlejší v pohybu, statický TLS bývá jistější pro kontrolovaná měření. NIST i praxe ve stavebnictví ukazují, že nejde o konkurenty, ale o dva různé pracovní režimy.

SLAM funguje výborně tam, kde potřebujete projít objekt a rychle získat digitální dvojče prostoru. Typické jsou kanceláře, školy, výrobní haly, bytové domy nebo dlouhé chodby. Přidaná hodnota je v mobilitě a rychlosti. U rozsáhlých objektů to často znamená výrazně kratší terénní čas.

TLS, tedy statické laserové skenování, je silné tam, kde potřebujete velmi kontrolovaný sběr, opakovatelnost a dobře čitelné stanoviskové měření. NIST uvádí, že systémy mohou mít horizontální záběr až 360°, zatímco vertikální field of view bývá typicky menší než 310°. To je důležité při plánování stanovisek a eliminaci stínů.

Praktická pomůcka je jednoduchá. Pokud je priorita rychlost a provozní průchodnost, začněte u SLAM. Pokud je priorita jistota měření, detail a menší tolerance, posuzujte TLS nebo přesnější specializované řešení. Lesklé povrchy, šikmé dopady paprsku a velká vzdálenost totiž zvyšují range error i u velmi dobrých přístrojů.

Jak krok za krokem ověřit kvalitu point cloudu před nákupem?

Nejlepší test je reálný point cloud z podobného projektu. NIST připomíná, že kvalitu neurčuje jen geometrie, ale i nejistota měření a chování v konkrétním prostředí.

Krok 1 je vyžádat si surová i zpracovaná data z podobné zakázky. Ne marketingový render, ale skutečný E57, RCP nebo jiný běžný formát. Sledujte šum, díry v datech, drift, stíněná místa a chování na skle, černých površích a lesklém kovu.

Krok 2 je porovnat sken se známou geometrií. Změřte několik referenčních délek, rovinnost, svislost nebo polohu bodů vůči kontrolním prvkům. Pokud dodavatel mluví jen o přesnosti a vůbec o nejistotě nemluví, zbystřete. NIST v roce 2024 znovu zdůraznil význam metrological uncertainty při práci s 3D point cloud daty podle ASTM E2919-22.

Krok 3 je otestovat celý exportní řetězec. Když platí, že data nejdou bez problémů otevřít a použít v interním workflow, pak je i krásný point cloud obchodně málo cenný. To je častější problém, než se zdá.

Jak krok za krokem naplánovat workflow od skenu do BIM nebo CAD?

Nejdřív určete výstup, pak software a teprve potom hardware. Revit, AutoCAD, Archicad a SOLIDWORKS mají odlišné nároky na formáty, přesnost i míru ruční práce.

Krok 1 je definovat, co bude hotový výstup pro projektanta, facility manažera nebo výrobu. Někde stačí registrovaný point cloud, jinde je nutný BIM model místností, pasport místností, výkresy skutečného stavu nebo mesh pro reverzní inženýrství.

Krok 2 je poskládat nástroje. Pro stavební SLAM workflow se hodí návaznost na cloudové zpracování a sdílení dat, třeba přes řešení okolo FJD Trion Model Web. Pro reverse engineering dává smysl spojení se softwarem typu QUICKSURFACE. Pro CAD automatizaci a produktová data se vyplatí sledovat i odborný obsah na Techcad.cz.

"4CAD Solution staví řešení od skenu po BIM a CAD výstupy, což firmám zjednodušuje nákup i následné nasazení."

Krok 3 je určit odpovědnost. Kdo data sbírá, kdo kontroluje registraci, kdo schvaluje kvalitu a kdo data archivuje? Bez tohoto kroku se i dobrý 3D skener často změní jen na drahý zdroj souborů bez jasného využití.

Co firmy nejčastěji podcení u interiérů, fasád a inženýrských měření?

Nejvíc se podceňuje prostředí měření. NIST ukazuje, že odrazivost, úhel dopadu a typ cíle mění výsledek víc, než mnoho nákupčích čeká.

V interiérech bývá problém opakující se geometrie, dlouhé chodby a minimum výrazných referencí. U SLAM to může zvýšit riziko driftu, pokud je trasa špatně navržená. U fasád do hry vstupuje slunce, odstup od objektu a vegetace. Ve strojovnách a na potrubí je hlavním limitem stínění, hustota instalací a lesklé nebo tmavé povrchy.

Dobré je pamatovat na tyto tři situace:

• Interiéry: sledujte drift, přechody mezi podlažími a opakující se chodby bez výrazných orientačních prvků.
• Fasády a exteriéry: řešte odstup, vegetaci, osvit a to, zda opravdu potřebujete mobilitu, nebo kontrolovanější stanoviska.
• Technologie a potrubí: počítejte s occlusion, angle-of-incidence a s tím, že hustý point cloud ještě neznamená přesnou osu potrubí.

Ve facility managementu má tato část i provozní dopad. Když sken slouží jako podklad pro pasportizaci budovy, pomůže odhalit nesoulad skutečného stavu s dokumentací. Pokud ale chybí průvodní dokumentace v češtině a není zpracovaný MPBP, revizní technik tím problém nevyřeší.

Kolik stojí 3D skener a jak počítat celkové náklady firmy?

Pořizovací cena je jen část rozhodnutí. 4-CAD uvádí vstupní ruční skenery od přibližně 25 500 Kč vč. DPH, profesionální ruční skenery zhruba od 63 000 do 264 000 Kč a stavební SLAM LiDAR od přibližně 154 000 Kč.

Celkové náklady tvoří nejméně pět položek: hardware, software, školení, provozní čas a kvalita návazného zpracování. Pokud koupíte skener bez jasného workflow, rostou náklady na ruční čištění dat, modelování i opakované výjezdy. U stavebních týmů bývá rozdíl v terénním čase často důležitější než rozdíl v nákupní ceně.

Platí i jednoduché pravidlo. Pokud skenujete jen občas a nemáte interní kapacitu na zpracování, může být výhodnější služba nebo pilotní projekt. Pokud skenujete pravidelně a data ihned spotřebujete v návrhu, BIM, pasportizaci nebo výrobě, vlastní 3D skener obvykle začne dávat smysl rychleji. Právě tady se rozhoduje, zda potřebujete levný přístroj, nebo spolehlivý systém.
