Trion P2 Vision + Pro

Když se ve stavebnictví mluví o termokameře, často se řeší jen barevný snímek s teplotní mapou. V praxi ale bývá mnohem cennější odpověď na jinou otázku: kde přesně se problém nachází v prostoru a jak souvisí s konstrukcí, trasou potrubí nebo konkrétním prvkem technologie.

Právě tady má ruční 3D LiDAR skener s termokamerou velký přínos. FJD Trion P2 Vision+ spojuje termální snímání, 3D LiDAR a RGB kamery do jednoho zařízení, takže tepelný nález nevzniká izolovaně, ale je navázaný na reálnou polohu v objektu. U fasád to znamená rychlejší lokalizaci tepelných mostů, u potrubí přesnější dohledání rizikového místa a u elektroinstalací jasnější podklad pro servis, revizi i následný report.

To je přesně ten rozdíl mezi prostým zjištěním závady a skutečně použitelným inspekčním podkladem.

Jak FJD Trion P2 Vision+ propojuje termokameru a 3D LiDAR

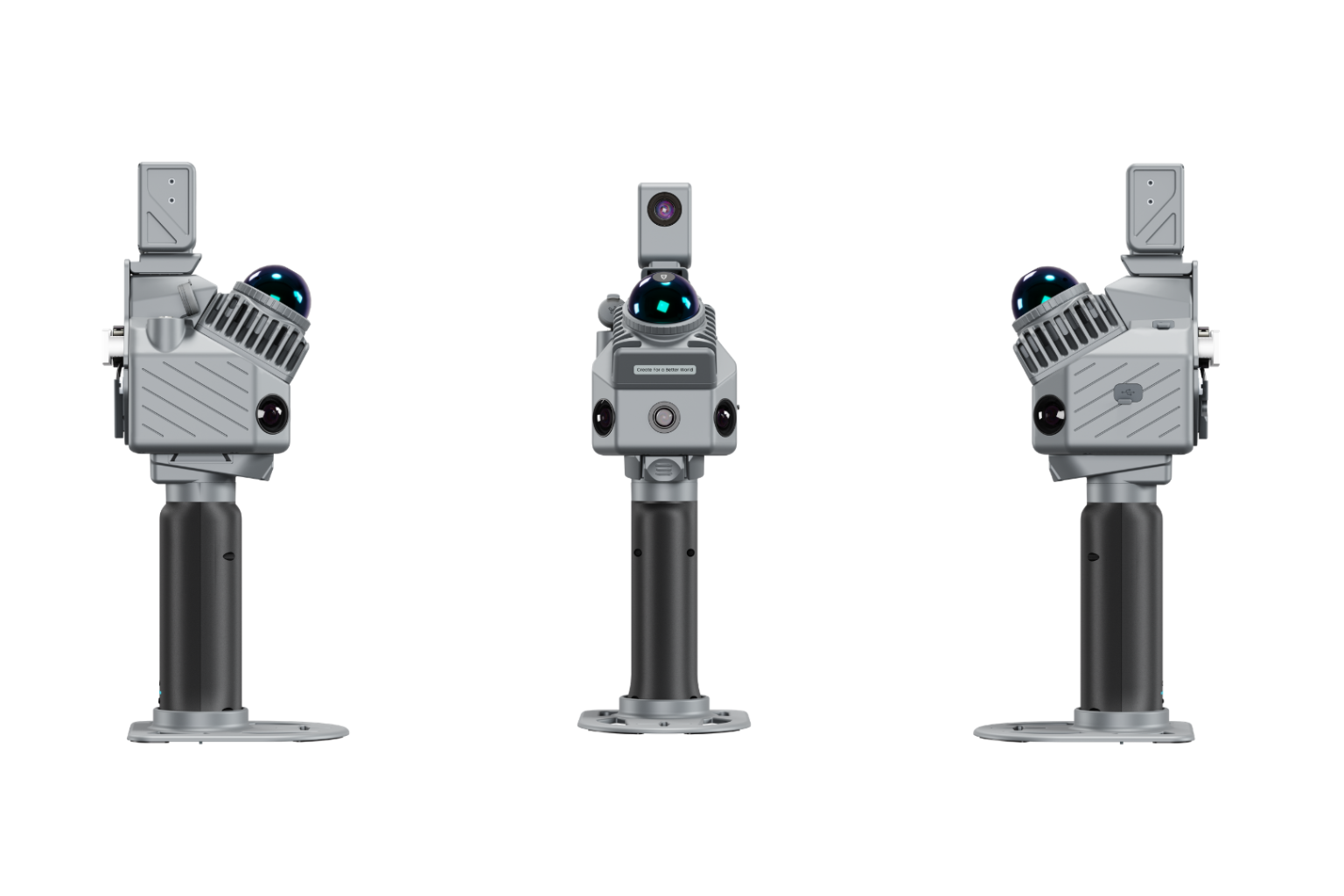

FJD Trion P2 Vision+ je navržený jako lehký ruční skener pro mobilní sběr dat. Podle oficiálních informací od FJD Trion kombinuje termokameru, 3D LiDAR a RGB kamery v jednom systému. Výsledkem je propojení teplotních anomálií s geometrií prostoru, což výrazně zjednodušuje následnou orientaci při opravách, kontrolách i dokumentaci.

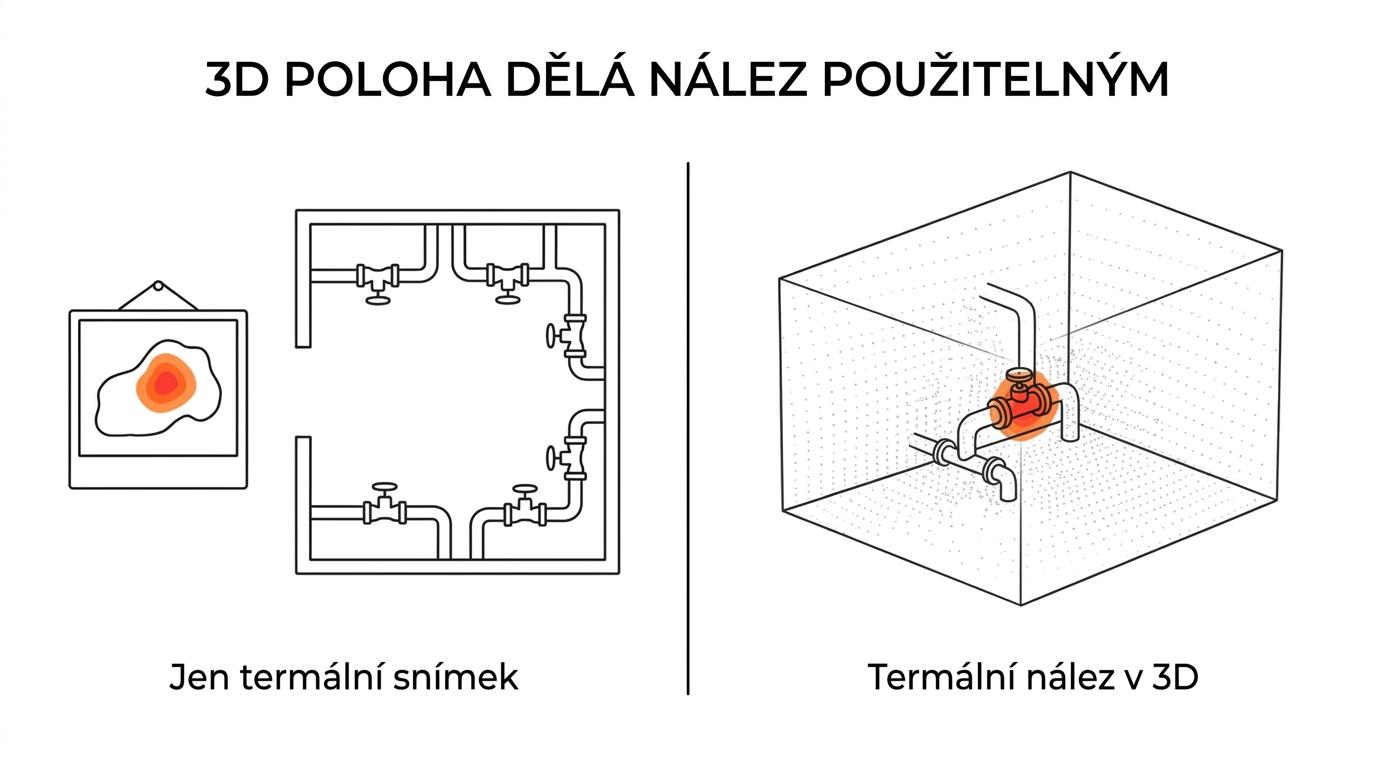

Pro inspekční týmy je důležité, že termální nález nezůstane jen ve formě samostatného obrázku z mobilní termokamery. Je ukotvený do 3D scény, kde lze přesně určit místnost, trasu rozvodu, výšku osazení zařízení nebo polohu vadného detailu vůči ostatním prvkům stavby.

Podle dostupných údajů má zařízení termální rozlišení 384 × 288, teplotní přesnost ±2 °C nebo ±2 % a LiDAR se snímáním 200 000 bodů za sekundu. Na stránce 4CAD k P2 Vision+ jsou pro praxi uvedené i další užitečné parametry, zejména relativní přesnost mračna bodů do 1 cm, výdrž baterie kolem 4 hodin a hmotnost 980 g včetně baterie a termokamery.

[markdown] | Parametr | Hodnota | Praktický dopad při inspekci | | --- | --- | --- | | Termální rozlišení | 384 × 288 | Lepší čitelnost menších tepelných rozdílů | | Teplotní přesnost | ±2 °C nebo ±2 % | Smysluplné porovnání anomálií v provozu | | Rychlost LiDARu | 200 000 bodů/s | Rychlé skenování interiérů a technologií | | Relativní přesnost mračna bodů | do 1 cm | Vhodné pro lokalizaci závad a pasportizaci | | Výdrž baterie | cca 4 hodiny | Použitelný výkon pro běžný výjezd | | Hmotnost | 980 g | Pohodlnější práce v šachtách, strojovnách a rozvaděčovnách | [/markdown]

V praxi z toho plynou tři zásadní přínosy.

• prostorově ukotvený termální nález
• rychlé mobilní skenování bez stativu
• jeden datový základ pro servis, správu budov i projekt

Tepelné mosty na fasádách a poruchy obálky budovy

U fasád se termální inspekce používá hlavně pro vyhledání tepelných mostů, míst se zatékáním, delaminací povrchových vrstev nebo problémů v napojení konstrukčních detailů. Samotný termální snímek ale někdy nestačí. Na ploše fasády může být patrná chladnější zóna, jenže bez přesného určení polohy se servisní zásah zbytečně natahuje.

Když je termální obraz svázaný s 3D mračnem bodů, lze lépe určit, zda jde o problém v ostění, v napojení stropní desky, v oblasti kotvení, nebo v pásu kolem instalací. To je užitečné nejen pro dodavatele oprav, ale i pro investora, technický dozor a správu objektu.

U menších staveb, vstupních partií, lodžií, schodišť, technických podlaží nebo složitých interiérových detailů dává ruční P2 Vision+ velmi dobrý smysl. U rozsáhlých exteriérů a velkých fasád se v praxi často kombinuje s výkonnějšími skenery pro venkovní plochy, zatímco P2 Vision+ zůstává silný na detailní diagnostiku a návazné kontroly.

Právě kombinace teploty a 3D geometrie zkracuje cestu od podezření k opravě.

Po termálním průzkumu lze navázat běžnými stavebními výstupy, tedy 2D dokumentací, 3D modelem nebo BIM podklady. To je zajímavé hlavně při rekonstrukcích, energetických úsporách a pasportizaci budov. Pokud firma řeší širší digitalizaci staveb, vyplatí se sledovat i související obsah na Techcad.cz, kde se řeší návaznost skenování, projektování a správy technických dat.

Po identifikaci tepelných mostů se nejčastěji sledují tyto typy problémů:

• Ostění a nadpraží oken: lokální úniky tepla v kritických detailech
• Napojení balkonů a lodžií: konstrukční tepelné mosty s opakovaným výskytem
• Soklové části a parapety: místa s vyšší vlhkostí a ochlazením
• Poruchy fasádních vrstev: delaminace, zatékání nebo skryté vady pod povrchem

Úniky plynu a potrubí pod kontrolou 3D skeneru s termokamerou

U potrubních systémů je potřeba mluvit přesně. Termokamera ve většině případů nehledá samotný plyn jako látku, ale jeho tepelný projev v okolí zařízení. Může jít o ochlazení v místě expanze, neobvyklou teplotu na armatuře, změnu na trase rozvodu nebo související poruchu izolace.

Tím se z P2 Vision+ stává velmi užitečný nástroj pro kontrolu plynových kotelen, technologických rozvodů, stanic médií, výměníkových uzlů i potrubí v průmyslových provozech. Když se anomálie uloží do 3D prostoru, servisní technik nebo revizní specialista se nemusí vracet jen podle fotografie, ale podle přesné polohy v modelu.

Ve správě budov je to důležité i z právního hlediska. Zákon č. 250/2021 Sb. zpřísnil povinnosti u provozu vyhrazených technických zařízení. U plynových zařízení je potřeba mít průvodní dokumentaci v českém jazyce, provozní dokumentaci, revize, záznamy o údržbě a jasně určenou odpovědnou osobu. Pokud dokumentace chybí, nastupuje potřeba zpracovat místní provozní bezpečnostní předpis, tedy MPBP. Bez dokumentace nebo MPBP se zařízení nedá považovat za bezpečně provozované.

Termální skenování samo o sobě nenahrazuje revizi. Výborně ale pomáhá vytipovat riziková místa dřív, než se problém rozvine do odstávky nebo havárie.

Praktický postup vypadá často takto:

1. Prvotní termální sken: nalezení podezřelých míst na trase potrubí, armaturách a napojeních
2. 3D lokalizace závady: přesné určení polohy v technologii nebo stavebním prostoru
3. Kontrola dokumentace: ověření, zda existují návody, revize, provozní řády a záznamy údržby
4. Zásah oprávněné osoby: revize a oprava podle příslušného oprávnění, u VTZ s platným oprávněním TIČR
5. Archivace výstupů: uložení termálních snímků, 3D dat a servisních záznamů pro další provoz

To má velkou hodnotu i v nájemních vztazích. Pokud zařízení provozuje nájemce a došlo k jeho prokazatelnému převzetí, může podle § 20 odst. 6 přecházet odpovědnost za řádné používání a provoz právě na něj. Přesná pasportizace a jasná dokumentace pak nejsou administrativní formalita, ale ochrana všech stran.

Přehřívání v elektrických rozvaděčích a monitoring datových center

Elektrické závady patří mezi nejrychleji využitelné scénáře nasazení termokamery. Přehřívající se svorky, jističe, sběrnice, zdroje nebo přetížené větve bývají termálně viditelné dřív, než problém vyústí v poruchu provozu.

P2 Vision+ přidává k termálnímu zobrazení i 3D orientaci v rozvaděčovně nebo serverovně. To je praktické ve chvíli, kdy je potřeba závadu přesně označit mezi desítkami podobných polí, racků nebo kabelových tras. Provozní tým pak nedostane jen obrázek s horkým bodem, ale konkrétní prostorovou polohu a snadněji dohledá dotčený prvek.

V datových centrech a technologických místnostech bývá přínos ještě širší. Kromě samotných rozvaděčů lze sledovat proudění v uličkách, přehřívání UPS, zdrojů chlazení nebo nevyvážené teplotní poměry mezi racky. Když se termální obraz spojí s geometrií, vzniká velmi srozumitelný podklad pro údržbu i pro plánování kapacit.

Stejně jako u plynových zařízení platí, že termální inspekce nenahrazuje pravidelné revize a zkoušky. Dobře ale určuje priority a pomáhá odstranit závady bez zbytečného odkladu, což je přesně postup, který by měl být ve správě VTZ standardem.

Nejčastější místa kontroly v elektro provozu bývají:

• rozvaděče NN a podružné rozvaděče
• sběrnicové spoje
• UPS a záložní zdroje
• serverové racky a napájecí větve
• chladicí jednotky technologických místností

Výstupy ze skenu pro pasportizaci budov, BIM a servisní reporting

Velká výhoda 3D skeneru s termokamerou je v tom, že data nekončí pouze u jedné inspekce. Z jednoho sběru lze připravit mračno bodů, 2D výkresy, 3D modely i BIM podklady kompatibilní s nástroji jako Revit, AutoCAD nebo Archicad. To odpovídá i způsobu práce, který 4CAD uvádí u pasportizace staveb a návazných digitálních výstupů.

Ve facility managementu je tak možné spojit technickou diagnostiku s pasportizací budovy. Správce objektu nezíská jen informaci o vadě, ale také přesný digitální podklad pro správu prostoru, technologií a dokumentace. U starších objektů, kde bývají neúplné výkresy nebo chybějící provozní dokumenty, to šetří čas i riziko chybného zásahu.

Praktické využití 3D dat pro správu VTZ

Když objekt obsahuje elektro, plyn, tlaková nebo zdvihací zařízení, vyplatí se propojit inspekci s dokumentačním auditem. V běžných komerčních a veřejných budovách sem často spadají rozvaděče, hromosvody, záložní zdroje, kotelny, tlakové nádoby, kompresory, výměníkové stanice, plynové rozvody, výtahy nebo plošiny.

Dobrý provozní standard má obvykle těchto několik kroků:

• Jmenování odpovědné osoby: kdo zařízení skutečně spravuje a rozhoduje o údržbě
• Pasportizace a audit dokumentace: co v objektu je, kde to je a jaké doklady existují
• Dohledání průvodní dokumentace: návody, technické specifikace, podmínky údržby
• Zpracování MPBP: když průvodní dokumentace chybí nebo je neúplná
• Archivace revizí a oprav: průběžně, přehledně a v návaznosti na konkrétní zařízení

Když je tento proces podpořený 3D skenem a termálními daty, vzniká podklad, který je srozumitelný provozu, servisu i managementu.

Kde dává P2 Vision+ největší smysl v praxi

Podle charakteru zařízení je P2 Vision+ velmi silný hlavně v interiérech, technických místnostech, kompaktních prostorech a detailních inspekcích. Nízká hmotnost, mobilita a výdrž kolem čtyř hodin z něj dělají nástroj, který se dobře používá při opakovaných obchůzkách i jednorázových technických průzkumech.

Silné scénáře jsou jasné: bytové a administrativní domy, školy, nemocnice, výrobní haly, strojovny, kotelny, rozvaděčovny, datová centra nebo památkové objekty, kde je potřeba spojit šetrný sběr dat s přesnou lokalizací závad. Na produktové stránce 4CAD se uvádí i inspekce zatékání vody, delaminace fasád, přehřívání elektroinstalace, monitoring chladírenských skladů nebo údržba solárních panelů.

Zajímavou návazností je i sdílení a zpracování prostorových dat v ekosystému FJD Trion. Pro webové využití 3D výstupů je relevantní také FJD Trion Model Web, který může pomoci se zpřístupněním modelu více účastníkům projektu bez složitého předávání dat.

Pokud má firma řešit jen jednu pilotní aplikaci, často se vyplatí začít tam, kde je návratnost nejrychlejší: v rozvaděčích, strojovnách a potrubních trasách. Právě tam se dobře ukáže, že termokamera sama o sobě je užitečná, ale termokamera propojená s 3D LiDAR skenem je o úroveň dál.
